5.4 Vypnutí linky SIPLACE
5
5.4.1 Vypnutí stanic
Při vypnutí stanice postupujte následovně:
Ukončete všechny osazovací procesy tak, aby už ve stroji nebyly žádné desky.
Zkontrolujte, zda jsou osy Z všech osazovacích hlav ve své horní koncové poloze.
Zkontrolujte, zda nejsou na osazovacích hlavách ještě součástky a popřípadě je odstraňte.
Ukončete software na počítači stanice prostřednictvím náhledu
Nastavení --> Nastavení stroje --> Vypnout stroj...
Pokud je počítač vypnut, vypněte stanici pomocí hlavního vypínače.
5.4.2 Ukončení aplikace SIPLACE Pro (Windows)
V liště menu SIPLACE Pro jděte na Objekt --> Ukončit.
Ukončete na počítači všechny ostatní programy.
V menu start ve Windows přejděte na vypnout počítač.
POZOR
Při vypnutí linky bezpodmínečně dodržujte postup popsaný dále.
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.5 Uživatelské rozhraní
261
5.5 Uživatelské rozhraní
Uživatelské rozhraní je rozděleno na části popsané dále.
5

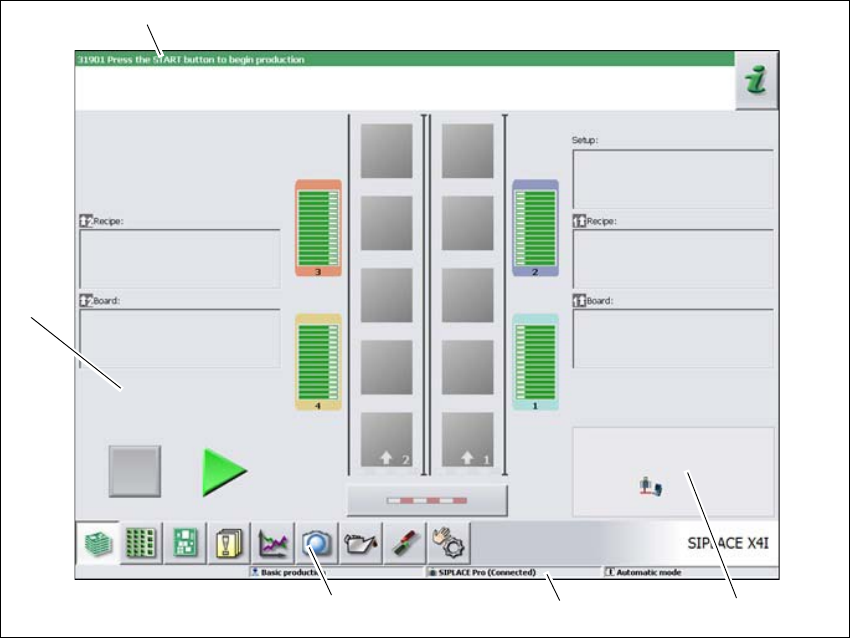

Obr. 5.5 - 1 Součásti uživatelského rozhraní v náhledu „Výroba“ (příklad automatu SIPLACE X4i)
Legenda
(1) Stavové pole (zobrazování stavu a chyb)
(2) Oblast zpracování / oblast zobrazení
(3) Lišta ikon
(4) Informační řádek
(5) Zobrazení změněných konfigurací a přídavných příslušenství, např. provoz s čárovým kódem
(1)
(2)
(3)
(4)
(5)
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.5 Uživatelské rozhraní Od verze softwaru 710.0 Vydání 12/2016
262
5.5.1 Stavové pole
Ve stavovém poli se zobrazují aktuální stav stroje, naposledy vyskytlé chyby a akce, které se mají
provést.
Na pravé straně stavového pole se zobrazují podle stavu následující symboly:
(zelená) Spouští kontextovou nápovědu k aktuálnímu náhledu. Všechny ovládací elementy ná-
hledu jsou krátce vysvětleny
(červená) Spustí systém nápovědy, ve kterém jsou uvedené příčiny aktuální chyby a opatření k
jejímu odstranění (viz část 5.6.1
na straně 270).
Otevře dialogové okno, v kterém se zobrazí zdroj chyby, text hlášení chyby a datum a čas výskytu
chyby (viz část 5.6.1
na straně 270). Odtud může být také vyvolána nápověda k aktuální chybě.
Zobrazí detaily o aktuální chybě. V tomto náhledu lze přímo zobrazit způsoby odstranění chyb (jen
u některých hlášení chyb).
Vymaže chybu aktuálně zobrazenou na stavovém poli.
5.5.2 Oblast zobrazení a zpracování
V této oblasti jsou zobrazena tlačítka k nastavení/spuštění funkcí, obecné informace o desce, vy-
bavení, dávce a jiné pokyny.
Animované a různě zbarvené objekty znázorňují procesy nebo stavy (např. zpracování, stanovi-
ště prázdné atd.).
V náhledu "Výroba" (základní náhled) jsou signalizovány určité provozní stavy (zpracování, chyba
atd.).
Zastavení zpracování. Aktuální proces osazování se zastaví.
Pokračování ve zpracování. Osazování desek se spustí nebo pokračuje.
Průběh
Průběh při osazování se zobrazuje pro každou desku na diagramu.
