5 Č innost i na stroji Provozní návod SIPLACE, ř ada X 5.5 Uživatelské rozhraní Od verze softwaru 710.0 Vydání 12/2016 262 5.5.1 St avové pole V e stavovém poli se zobrazují aktuální stav stro je, naposledy vyskytlé chyb…
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.5 Uživatelské rozhraní
261
5.5 Uživatelské rozhraní
Uživatelské rozhraní je rozděleno na části popsané dále.
5
Obr. 5.5 - 1 Součásti uživatelského rozhraní v náhledu „Výroba“ (příklad automatu SIPLACE X4i)
Legenda
(1) Stavové pole (zobrazování stavu a chyb)
(2) Oblast zpracování / oblast zobrazení
(3) Lišta ikon
(4) Informační řádek
(5) Zobrazení změněných konfigurací a přídavných příslušenství, např. provoz s čárovým kódem
(1)
(2)
(3)
(4)
(5)
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.5 Uživatelské rozhraní Od verze softwaru 710.0 Vydání 12/2016
262
5.5.1 Stavové pole
Ve stavovém poli se zobrazují aktuální stav stroje, naposledy vyskytlé chyby a akce, které se mají
provést.
Na pravé straně stavového pole se zobrazují podle stavu následující symboly:
(zelená) Spouští kontextovou nápovědu k aktuálnímu náhledu. Všechny ovládací elementy ná-
hledu jsou krátce vysvětleny
(červená) Spustí systém nápovědy, ve kterém jsou uvedené příčiny aktuální chyby a opatření k
jejímu odstranění (viz část 5.6.1
na straně 270).
Otevře dialogové okno, v kterém se zobrazí zdroj chyby, text hlášení chyby a datum a čas výskytu
chyby (viz část 5.6.1
na straně 270). Odtud může být také vyvolána nápověda k aktuální chybě.
Zobrazí detaily o aktuální chybě. V tomto náhledu lze přímo zobrazit způsoby odstranění chyb (jen
u některých hlášení chyb).
Vymaže chybu aktuálně zobrazenou na stavovém poli.
5.5.2 Oblast zobrazení a zpracování
V této oblasti jsou zobrazena tlačítka k nastavení/spuštění funkcí, obecné informace o desce, vy-
bavení, dávce a jiné pokyny.
Animované a různě zbarvené objekty znázorňují procesy nebo stavy (např. zpracování, stanovi-
ště prázdné atd.).
V náhledu "Výroba" (základní náhled) jsou signalizovány určité provozní stavy (zpracování, chyba
atd.).
Zastavení zpracování. Aktuální proces osazování se zastaví.
Pokračování ve zpracování. Osazování desek se spustí nebo pokračuje.
Průběh
Průběh při osazování se zobrazuje pro každou desku na diagramu.
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.5 Uživatelské rozhraní
263

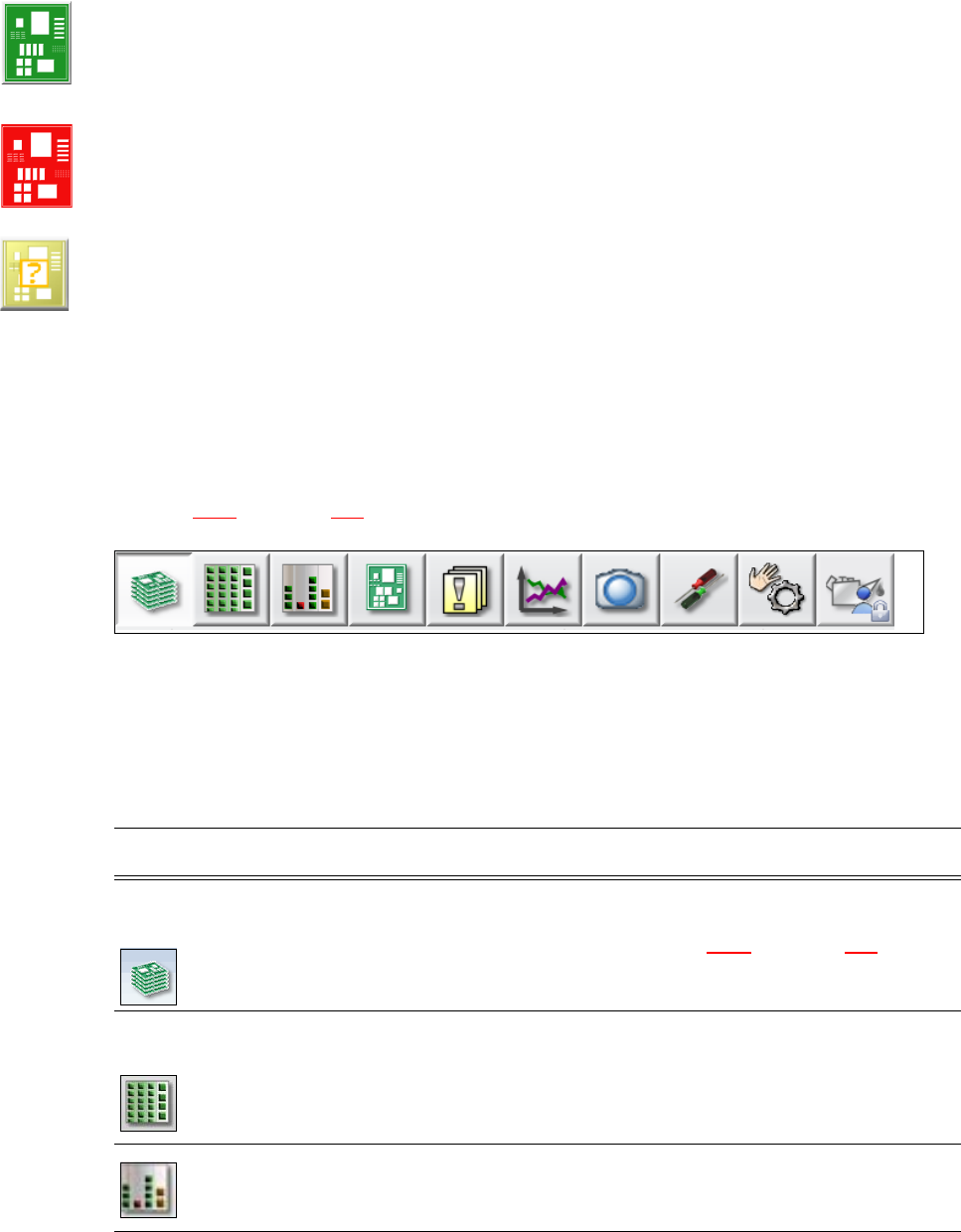

Zpracování desky
Deska je systémem převzata a zpracovává se. Tmavě zelená ikona desky se zobrazuje jako tla-
čítko.
Přerušení zpracovávání desky
Pokud bylo zpracovávání desky přerušeno, zobrazí se symbol desky v červené barvě.
Deska musí být zkontrolována
Pokud je deska na výstupním pásu a stav desky musí být zkontrolován obsluhou, zobrazí se sym-
bol desky ve žluté barvě.
5.5.3 Lišta ikon
Na liště ikon jsou tlačítka hlavních funkcí softwaru stanice.
Těmi můžete přejít k jiným náhledům uživatelského rozhraní, ve kterých lze používat další funkce
(viz část 5.5.5
na straně 267).
5
Obr. 5.5 - 2 Lišta ikon
Tlačítka se liší podle konfigurace a nastavené úrovně obsluhy. Některé náhledy jsou k dispozici
jen na vyšších úrovních obsluhy.
V následující tabulce jsou krátce popsána tlačítka a hlavní funkce.
5
Symbol Náhled Popis
Výroba
(základní náhled)
Zobrazení stavu stroje pro nejčastěji prováděné úlohy během
výroby.
Zobrazení provozních stavů, viz část 5.5.2
na straně 262.
Zobrazení stanovišť, název vybavení, název dávky, změny konfi-
gurace a přídavného příslušenství.
Podávací modul,
součástky a pipe-
ty
Lze vyvolat vybavení pro každé ze 4 stanovišť jednotlivě.
Kontrola a vybavování podávacími moduly, součástkami a pipeta-
mi.
Učení (teach) tvarů těles a tvarů kapes na součástky.
Zobrazení kontroly stavu naplnění.
Náhled stavu za-
plnění
Obsluze se během osazování zobrazuje informace, když jednotlivé
dopravníky běží naprázdno a je třeba je doplnit.
