Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.5 Uživatelské rozhraní
265
5.5.4 Ovládání softwaru stanice v náhledech
Součástí většiny náhledů, které se spouští pomocí lišty ikon (viz část 5.5.3 na straně 263), je na
pravé straně uživatelského rozhraní další, svislá lišta ikon pro dílčí náhledy a funkce.
5
Příklad: Náhled „Podávací modul, součástky a pipety“
Na liště ikon klikněte na položku „Podávací modul, součástky a pipety“ .
Otevře se následující pohled:
5
Obr. 5.5 - 3 Náhled uživatelského rozhraní „Podávací modul, součástky a pipety“ (příklad automatu SIPLACE SX2)
Legenda
(1) Lišta ikon (tlačítko „Podávací modul, součástky a pipety“)
(2) Svislá lišta ikon v náhledu „Podávací modul, součástky a pipety“
(3) Oblast zpracování se 2 portály
(4) Tlačítko pro výměnu pipet na portálu 2
Klikněte např. na položku měniče WPC portálu 1 (tlačítko 4) a zkontrolujte konfiguraci.
UPOZORNĚNÍ
Podrobný popis jednotlivých funkcí najdete v online nápovědě.
(1)
(2)
(3)
(4)
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.5 Uživatelské rozhraní Od verze softwaru 710.0 Vydání 12/2016
266
Otevře se následující náhled:
5

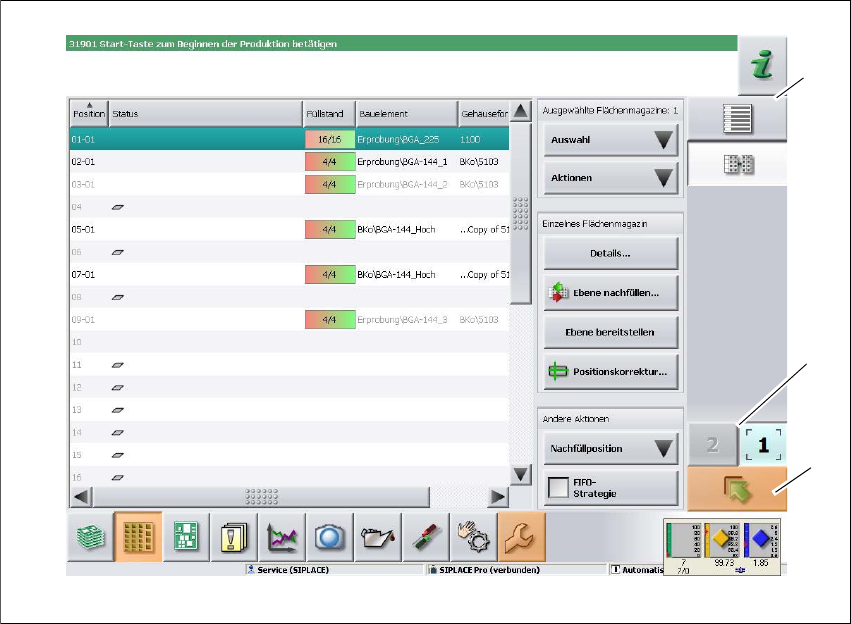

Obr. 5.5 - 4 Náhled uživatelského rozhraní „WPC“ (příklad automatu SIPLACE SX2)
Legenda
(1) Vertikální lišta se symboly „WPC“
(2) Tlačítko „O jednu úroveň výš“ pro přepnutí zpět na předchozí náhled (zde Náhled „Podávací
modul, součástky a pipety“, viz předchozí obrázek)
(3) Tlačítka pro přímý přechod na jiný portál
(1)
(2)
(3)
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.5 Uživatelské rozhraní
267
5.5.5 Nastavení
V náhledu „Nastavení“ můžete měnit různá uživatelská nastavení, možnosti softwaru a stroje.
Klikněte na liště symbolů na "Nastavení" .

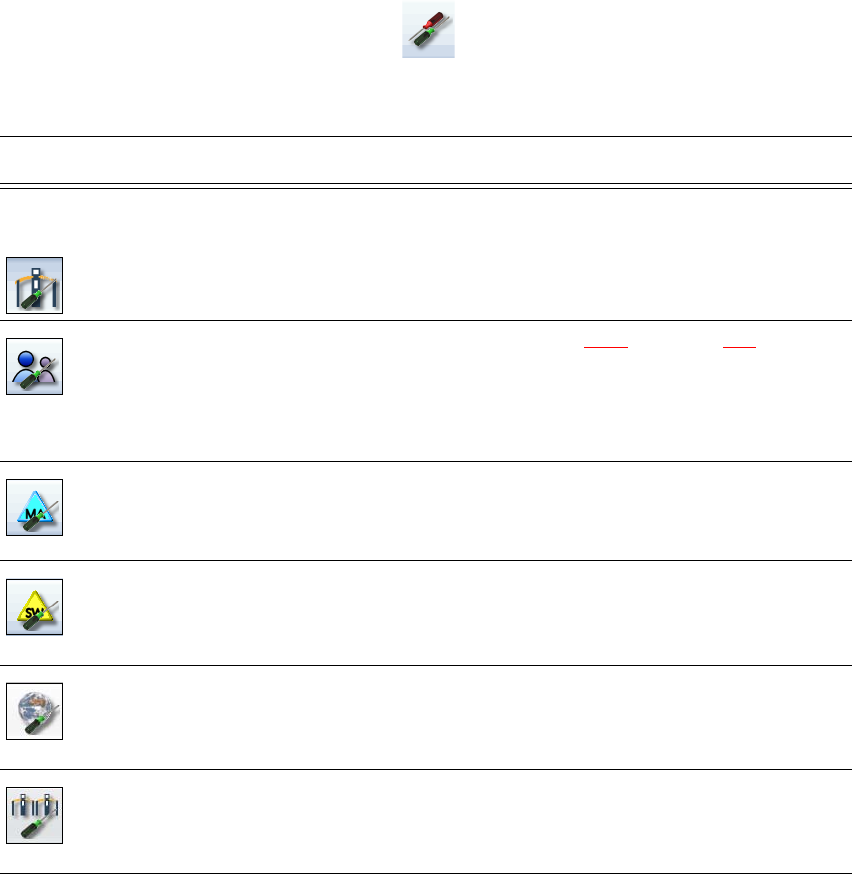

Na pravé straně se zobrazí přídavná lišta symbolů. V následující tabulce jsou krátce popsány
symboly a nastavení.
Symbol Nastavení Popis
Nastavení
stroje
Jen pro úrovně "Rozšířená výroba", "Servis zákazníka" nebo
"Servis SIPLACE".
Nastavení druhu provozu a možností (např. možnosti chodu).
Vypnout stroj.
Přechod na operační systém.
Uživatelská na-
stavení
Nastavení ovládací plochy (viz část 5.3.3
na straně 256).
Nastavení jazyka. Standardně můžete vybrat "Německy" nebo
"Anglicky". Je k dispozici jazykové CD pro instalaci dalších jazyků.
Další možnosti jsou nastavitelné od úrovně ovládání "Rozšířená
výroba" .
Možnosti stroje V úrovni ovládání "Výroba" nelze měnit žádné příslušenství.
Konfigurace příslušenství stroje.
Možnosti softwa-
ru
Jen pro "Servis zákazníka" nebo "Servis SIPLACE".
Zde mohou být aktivovány různé kontrolní funkce.
Přehled připoje-
ných externích
systémů
Zobrazení všech připojených externích systémů (např. OIS, Setup-
Center). Zobrazení stavu připojení a obsazené paměti nebo odpo-
jení připojených systémů.
Okolní stroje Zobrazení okolních strojů.
