5 Č innost i na stroji Provozní návod SIPLACE, ř ada X 5.6 Informace k alarmu a online nápov ě da Od verze softwaru 710. 0 Vydání 12/2016 270 5.6.1 Zo brazení informací k aktuálnímu alarmu Pro zobraz ení informací k aktu…
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.6 Informace k alarmu a online nápověda
269
5.6 Informace k alarmu a online nápověda
Vyskytnou-li se během práce osazovacího automatu alarmy, zobrazí se ve stavovém poli uživa-
telského rozhraní červeně vyznačené hlášení alarmu. Ikona Informace k alarmu je aktivní.
Červeně zvýrazněná tlačítka signalizují, že je nutný zásah obsluhy.
5

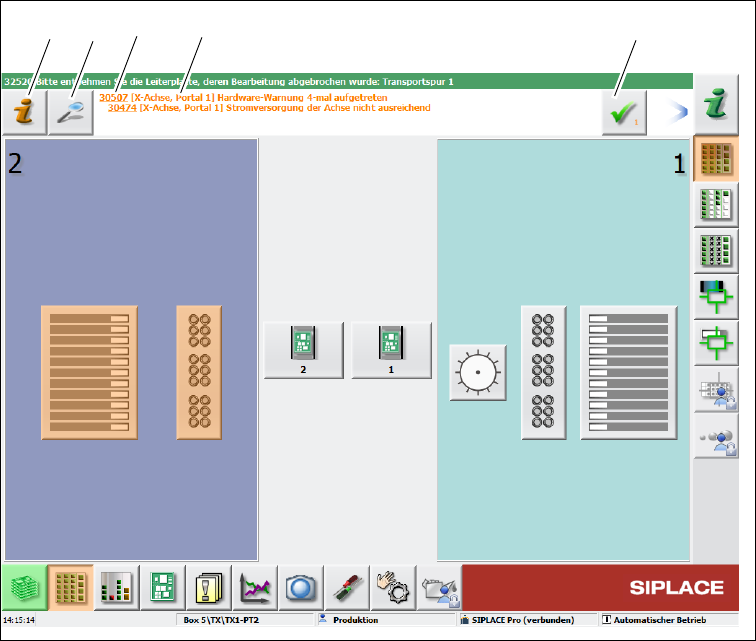

Obr. 5.6 - 1 Náhled „Výroba“ s alarmovým hlášením (příklad automatu SIPLACE SX2)
Legenda k obr. 5.6 - 1
(1) Číslo alarmu
(2) Alarmové hlášení: Stručná informace k alarmu
(3) Symbol „Podrobnosti“: k zobrazení podrobných informací (např. zdroj chyb, čas výskytu
(4) Symbol „Potvrdit alarm“: ke smazání ukazatele alarmu
(5) Symbol „Informace k alarmu“: k zobrazení nápovědy k aktuálnímu alarmu
(1)
(2) (3)
(4)
(5)
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.6 Informace k alarmu a online nápověda Od verze softwaru 710.0 Vydání 12/2016
270
5.6.1 Zobrazení informací k aktuálnímu alarmu

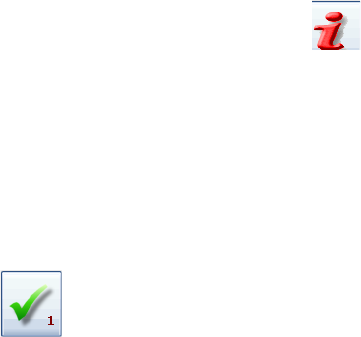

Pro zobrazení informací k aktuálnímu alarmu je třeba spustit kliknutím na symbol systém
nápovědy počítače stanice. Otevře se hlavní okno systému nápovědy s informacemi o alarmu.
Informace se přitom vztahují k aktuálně zobrazenému alarmu, ze kterého byla nápověda spuš-
těna.
Pokud byl alarm odstraněn a odstranění bylo strojem automaticky zjištěno, je alarm automaticky
ze stavového pole vymazán.
Pokud není odstranění automaticky zjištěno, lze alarm manuálně ze stavového pole vymazat.
Pokud to chcete provést, klikněte na symbol . Hlášení alarmu se již ve stavovém poli
nezobrazí.
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.6 Informace k alarmu a online nápověda
271
5.6.2 Zobrazení informací k vybranému alarmu
Na liště ikon klikněte na tlačítko (1).
Zobrazí se seznam všech alarmů, které nastaly.
Klikněte na tlačítko „Zobrazit záznam hlášení“ (2).
Detailní hlášení alarmů lze zobrazit postupným procházením nabídky seznamu alarmů (3).
. 5

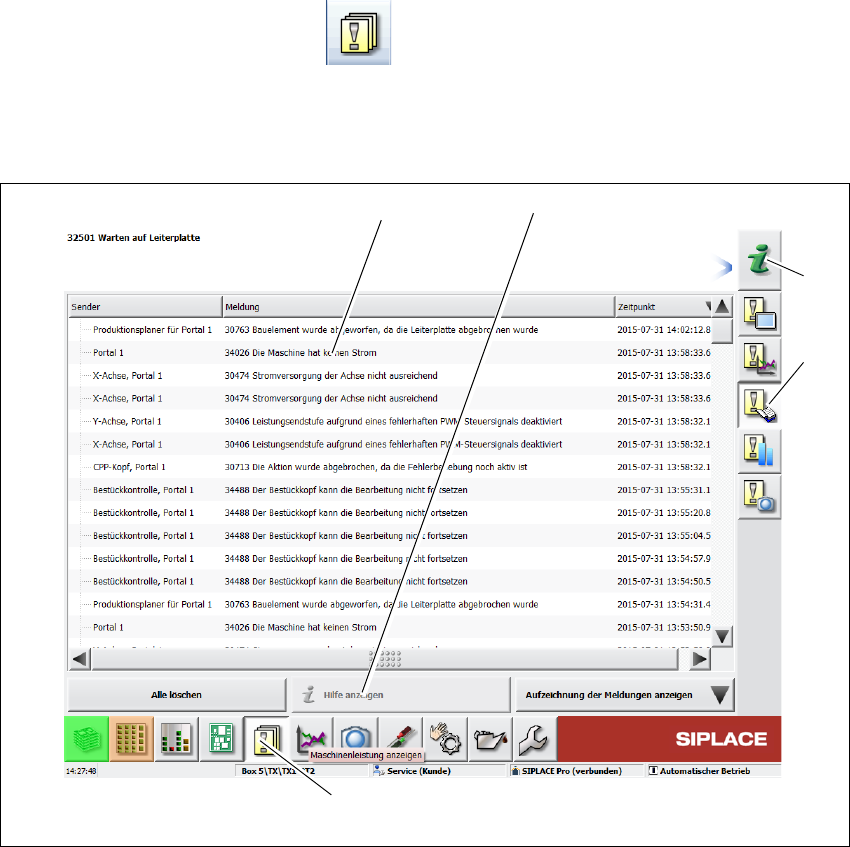

Obr. 5.6 - 2 Příklad: Seznam alarmů (příklad automatu SIPLACE SX2)
V seznamu alarmů vyberte zobrazení alarmu, o kterém chcete získat informace.
Informace lze zobrazit kliknutím na tlačítko „Zobrazit nápovědu“ (4).
Informace o jiném alarmu lze vyhledat a zobrazit pomocí rejstříku nápovědy (5) zadáním čísla
alarmu.
(5)
(2)
(3)
(4)
(1)
