Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.7 Signalizační světla s houkačkou
273
5.7 Signalizační světla s houkačkou
5.7.1 Přehled
Signalizační světla signalizují provozní stavy a chyby automatu. Houkačka hlásí vzniklý alarm
zvukově. V případě automatů SIPLACE lze nainstalovat dvoubarevné nebo tříbarevné signali-
zační světlo. Každý systém signalizačních světel (dvoubarevný nebo tříbarevný) se nastavuje au-
tomatickou konfigurací, viz návod k instalaci softwaru stanice, č. výrobku 00196771-xx.
5.7.1.1 Dvoubarevné signalizační světlo (standardní)

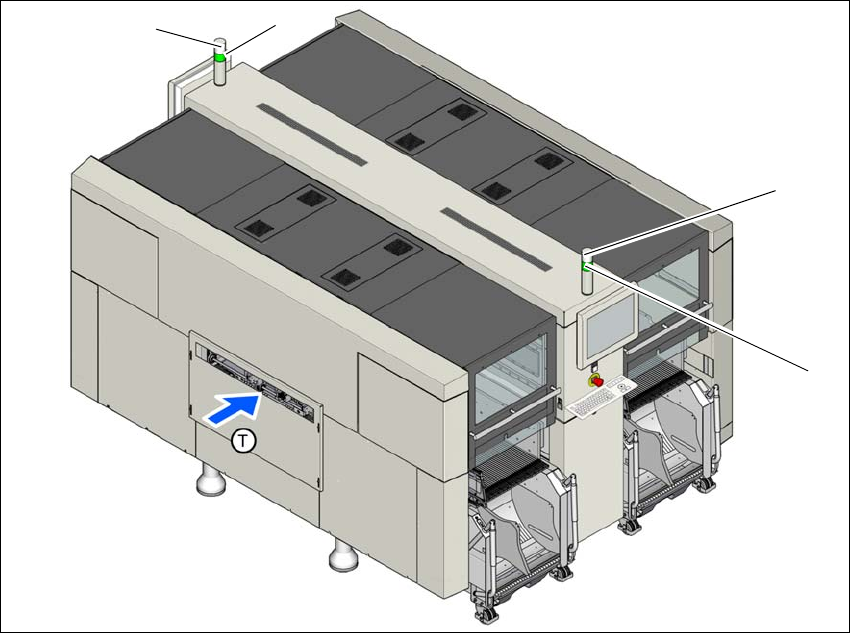

Obr. 5.7 - 1 Světlo signalizující provozní stavy (příklad automatu SIPLACE X2 S / X3 S / X4 S)
L1 Bílé signalizační světlo vpravo
L2 Zelené signalizační světlo vpravo
L3 Bílé signalizační světlo vlevo
L4 Zelené signalizační světlo vlevo
TSměr transportu desky
(L2)
(L1)
(L3)
(L4)
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.7 Signalizační světla s houkačkou Od verze softwaru 710.0 Vydání 12/2016
274
5.7.1.2 Tříbarevné signalizační světlo (volitelné)

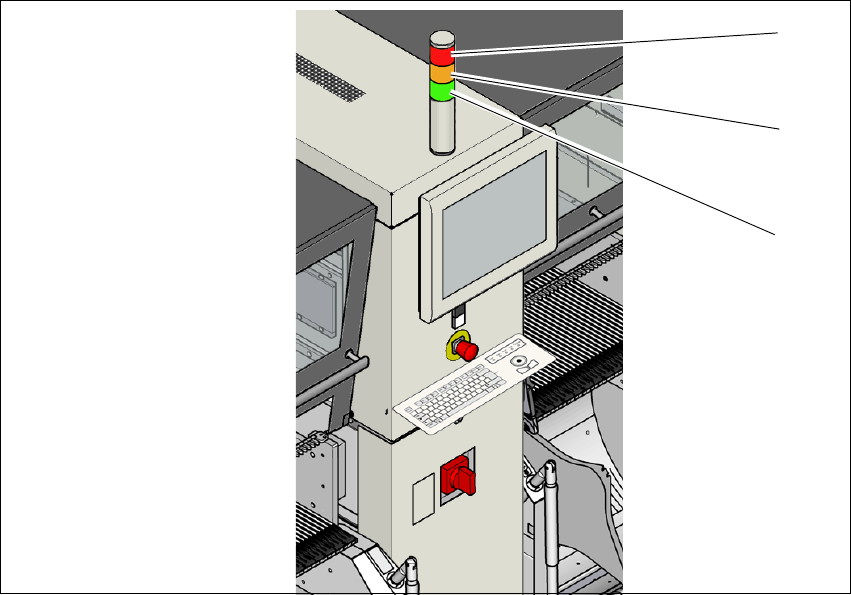

Obr. 5.7 - 2 Světlo signalizující provozní stavy (příklad automatu SIPLACE X2 S / X3 S / X4 S)
L1 Červené signalizační světlo
L2 Žluté signalizační světlo
L3 Zelené signalizační světlo
(L2)
(L1)
(L3)
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.7 Signalizační světla s houkačkou
275
5.7.2 Ukazatele stavu a jejich význam
5
Význam Strana stroje Stav - dvoubarevný
(bílá/zelená)
Stav - tříbarevný
(červená/žlutá/
zelená
Automatický provoz je aktivní,
automat však nevyrábí.
Obě strany Bílá: Nesvítí
Zelená: 700-700
Houkačka: Nesvítí
Červená: Nesvítí
Žlutá: Nesvítí
Zelená: Bliká
Houkačka: Nesvítí
Na automatu probíhá výroba. Obě strany Bílá: Nesvítí
Zelená: svítí
Houkačka: Nesvítí
Červená: Nesvítí
Žlutá: Nesvítí
Zelená: svítí
Houkačka: Nesvítí
Automat čeká na obvodovou
desku ve vstupní oblasti.
Obě strany Bez konfigurace Červená: Nesvítí
Žlutá: Nesvítí
Zelená: 500 - 500
Houkačka: Nesvítí
Na automatu probíhá referenč-
ní běh.
Obě strany Bez konfigurace Červená: Nesvítí
Žlutá: Nesvítí
Zelená: Bliká
Houkačka: Nesvítí
Automat pozastaven tlačítkem
Stop; K pokračování ve výrobě
je nutné stisknout tlačítko Start.
Obě strany Bez konfigurace Červená: Nesvítí
Žlutá: Nesvítí
Zelená: Bliká
Houkačka: Nesvítí
Na vkládacím pásu nelze pře-
číst čárový kód desky. Pracov-
ník obsluhy musí obvodovou
desku vložit manuálně
.
Každá strana
zvlášť
Bez konfigurace Červená: Nesvítí
Žlutá: Bliká
Zelená: Nesvítí
Houkačka: Nesvítí
Automat se připravuje k výrobě
(kontrola stavu pipet, detekce
podávacího modulu).
Obě strany Bílá: Nesvítí
Zelená: svítí
Houkačka: Nesvítí
Červená: Nesvítí
Žlutá: Nesvítí
Zelená: svítí
Houkačka: Nesvítí
Je nutná manipulace značek
pracovníkem obsluhy.
Obě strany Bílá: Nesvítí
Zelená: 100 - 100
Houkačka: Nesvítí
Červená: Nesvítí
Žlutá: svítí
Zelená: Nesvítí
Automat čeká na dávku nebo
čeká na přípravu stroje po při-
jetí dávky.
Obě strany Bílá: Nesvítí
Zelená: 100 - 100
Houkačka: Nesvítí
Červená: Nesvítí
Žlutá: Nesvítí
Zelená: Bliká
Houkačka: Nesvítí
Používá se alternativní odebí-
rací pozice.
Každá strana
zvlášť
Bílá: 100 -100
Zelená: Nesvítí
Houkačka: Nesvítí
Červená: Nesvítí
Žlutá: svítí
Zelená: svítí
Houkačka: Nesvítí
