5.9.3 Kontrola podpěr desek
Zkontrolujte polohu magnetických podpěr desek na zvedacím stole:
– Dbejte na to, aby podpěry desek nekolidovaly se součástkami na dolní straně desek.
– Dbejte také na to, aby podpěry desek nekolidovaly s bočnicemi transportu desek.
– Používejte jen podpěry desek popsané v části 6.13
na straně 387.
5.9.4 Držák na další roli pásu
5
Obr. 5.9 - 2 Držák na další roli pásu
(1) Držák na další roli pásu, č. výrobku 00141217-xx
(2) Upínací přípravek pro držák
5
Podávací moduly řady X mohou bez problémů zpracovávat pásy, pokud nejsou podávací modul
a role pásu vzájemně posunuté do strany více než o 60 mm.
Max. 60 mm
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.9 Provedení kontrolního chodu Od verze softwaru 710.0 Vydání 12/2016
284
Pokud nelze kvůli stanovenému vybavení dodržet maximální přípustné posunutí, doporučujeme
použít držák na další roli pásu (pol. 1). Držák stačí zasunout do úchytu (pol. 2) a nastavit ho na
vzdálenost menší než maximální přípustné posunutí 60 mm. Vozík součástek má celkem 5 upí-
nacích přípravků. Na každý držák lze nasadit 2 role pásů, takže lze nad kontejner na pásy umístit
až deset cívek průměru 15 " (381 mm).
5.9.5 Nasazení dělicích plechů do kontejneru na pásy
Dělící plech má různé hrany a lze ho do kontejneru pásů vložit dvěma způsoby. Při použití
zasouvacích os směřuje dělící plech svými výřezy pro zásuvné osy nahoru (viz pol. 4 na obr.
5.9 - 3
). Pokud nepoužíváte žádné zásuvné osy, směřuje zaoblená hrana dělícího plechu na-
horu (viz pol. 5 na obr. 5.9 - 3
).
Dělící plech nasaďte podle obr. 5.9 - 3 a berte v úvahu, že nejmenší dělení kontejneru na
pásy je na 2 části. Tak zabráníte závadám v osazování.
Zkontrolujte, zda dělící plechy zaujaly stejnou zacvaknutou polohu na všech třech vodících
lištách. Jinak se dělící plech vzpříčí nebo ohne.
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.9 Provedení kontrolního chodu
285
5

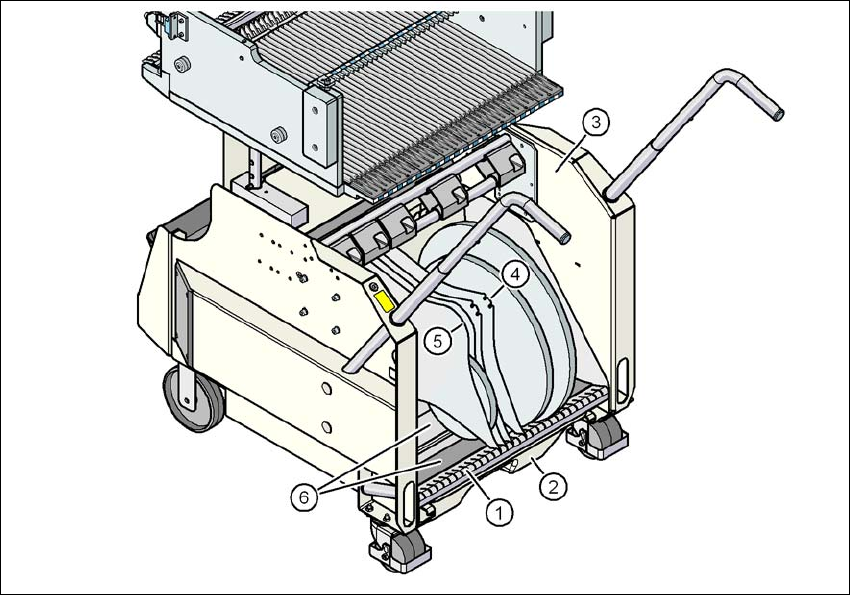

Obr. 5.9 - 3 Dělicí plechy v kontejneru na pásy
(1) Vodící lišta pro dělící plechy
(2) Nádoba na odpadní pásy
(3) Kontejner na pásy
(4) Umístění dělicího plechu při použití zásuvných os
(5) Umístění dělicího plechu bez použití zásuvných os
(6) Kluzné opěry pro role pásů
