5.10 Nasazování podávacích modulů
5.10.1 Pokyny k zacházení s podávacími moduly
Podávací moduly jsou přesné přístroje. Proto zacházejte s podávacími moduly opatrně.
Zabraňte tomu, aby podávací moduly narazily na překážku.
Nenechte podávací moduly upadnout.
Pro údržbu používejte pouze vhodné nástroje.
5.10.2 Vyndání podávacího modulu X ze stolu na součástky
5

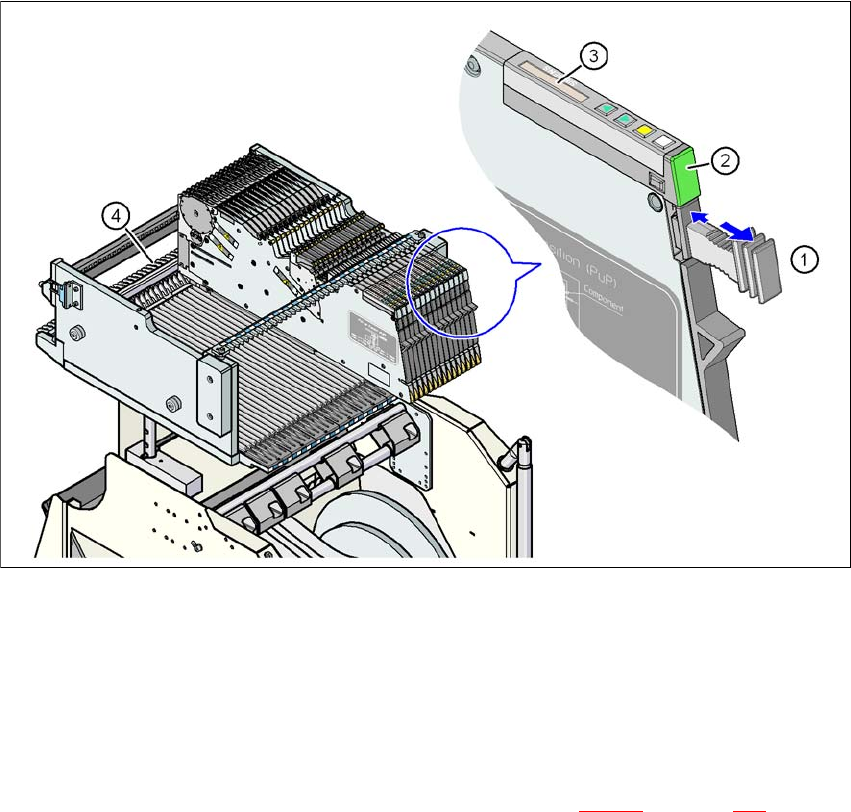

Obr. 5.10 - 1 Vyndání podávacího modulu X ze stolu na součástky
(1) Vyndávací rukojeť
(2) Ukazatel stavu
(3) Displej LCD
(4) Západka pro zablokování podávacích modulů X
5
Ve stavu připravenosti k provozu svítí ukazatel stavu (pol. 2 na obr. 5.10 - 1 na straně 286) zelenou
barvou, pokud je podávací modul součástí aktuálního vybavení. Pokud není podávací modul sou-
částí aktuálního vybavení, zůstává ukazatel stavu tmavý.
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.10 Nasazování podávacích modulů
287
Podávací modul X je blokován západkou ve stole na součástky a nemůže být vytažen. Pokud
chcete podávací modul ze stolu součástek vyndat, postupujte následovně:
Stiskněte vyndávací madlo (pol. 1 na obr. 5.10 - 1 na straně 286). Vyndávací madlo vyskočí
a ukazatel stavu zhasne.
Počkejte přibližně 1 sekundu, než západka (pol. 4 na obr. 5.10 - 1 na straně 286) uvolní po-
dávací modul.
Vytáhněte podávací modul za vyndávací madlo ze stolu součástek. Pokud byste čekali déle
než asi 5 s, podávací modul se znovu zablokuje. Ukazatel stavu svítí červeně a na obrazovce
LCD (pol. 3 na obr. 5.10 - 1
na straně 286) se zobrazí hlášení „Handle --->>“.
Vyndávací madlo opět zaklapněte. Je-li podávací modul X součástí aktuálního vybavení, svítí
ukazatel stavu zeleně a na obrazovce LCD se opět zobrazí číslo stopy a délka kroku.
Stiskněte znovu vyndávací madlo (pol. 1 na obr. 5.10 - 1 na straně 286) a vytáhněte podávací
modul ze stolu na součástky.
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.10 Nasazování podávacích modulů Od verze softwaru 710.0 Vydání 12/2016
288
5.10.3 Nasazení podávacího modulu X
5.10.3.1 Kontrola podávacího modulu X před nasazením
Dříve než podávací modul vložíte do stolu na součástky, proveďte kontrolu podle následujících
bodů:
Podávací modul musí být v bezvadném stavu.
Lehkým poklepem zkontrolujte, jestli se podpěra krycí fólie (pol. 2 na obr. 5.10 - 2 na straně
289
) nezasekává.
Zkontrolujte, jestli v oblasti odebíracího rámečku (pol. 3 na obr. 5.10 - 2 na straně 289) nejsou
žádné součástky.
5
Stisknutím páky (pol. 4 na obr. 5.10 - 2 na straně 289) trochu dopředu otevřete odebírací rá-
meček (pol. 3 na obr. 5.10 - 2
na straně 289). Odebírací rámeček se trochu nadzvedne.
5
Odstraňte volné součástky pod odebíracím rámečkem.
Zavřete odebírací rámeček (pol. 3 na obr. 5.10 - 2) tím, že páku (pol. 4 na obr. 5.10 - 2) za-
táhnete zpět.
Odstraňte štětcem nebo vysavačem s vhodnou sací tryskou ze stolu součástek volné sou-
částky.
5
UPOZORNĚNÍ
Před vysypáním součástek z podávacího modulu vyprázdněte přihrádku pro likvido-
vané součástky (pol. 5 na obr.5.10 - 2
na straně 289).
UPOZORNĚNÍ
Když je vložený pás, napnutá krycí fólie ho posouvá a odkrývá součástky.
Nemačkejte páku, pokud je vložen pás.
UPOZORNĚNÍ
Pokud je již pás vložen, odstřihněte ho těsně u přední hrany podávacího modulu.
