5 Č innost i na stroji Provozní návod SIPLACE, ř ada X 5.10 Nasazování podávacích modul ů Od verze softwaru 710.0 Vydání 12/2016 290 5.10.3.2 Nasaze ní podávacího modulu X na st ů l na sou č ástky 5 Obr . 5.10 - 3 Na saz…
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.10 Nasazování podávacích modulů
289
Pokud vyčnívá vyndávací madlo (pol. 1) ještě ven, zaklapněte ho.
5

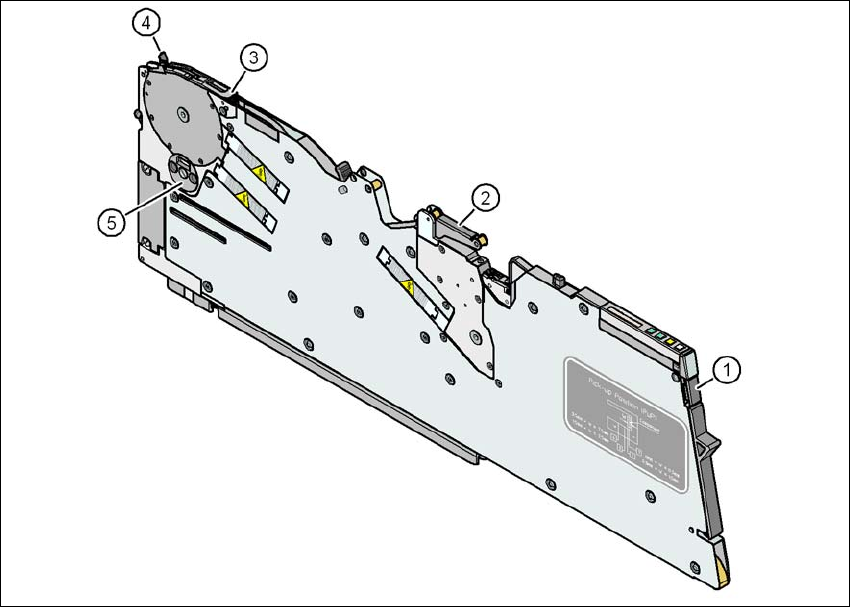

Obr. 5.10 - 2 Kontrola podávacího modulu X před nasazením
(1) Vyndávací rukojeť
(2) Podpěra krycí fólie
(3) Odebírací rámeček
(4) Páka ke zvednutí a zaklapnutí odebíracího rámečku
(5) Přihrádka na vyřazené součástky
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.10 Nasazování podávacích modulů Od verze softwaru 710.0 Vydání 12/2016
290
5.10.3.2 Nasazení podávacího modulu X na stůl na součástky
5

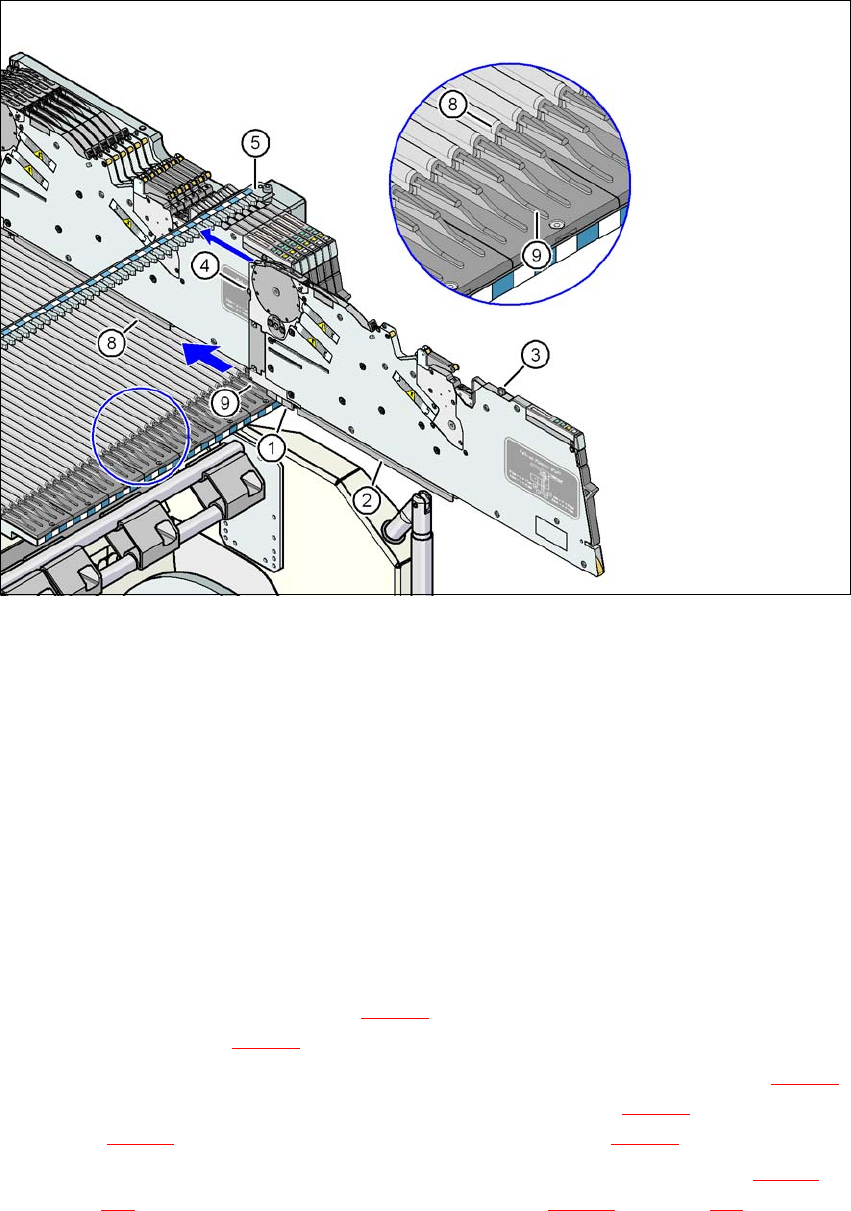

Obr. 5.10 - 3 Nasazení podávacího modulu X na stůl na součástky
(1) Přední kluzné vedení podávacího modulu X
(2) Zadní kluzné vedení podávacího modulu X
(3) Centrovací kolík "vzadu" na podávacím modulu X
(4) Centrovací kolík "vpředu" na podávacím modulu X
(5) Výřezy v centrovací liště k zasunutí zadního centrovacího kolíku
(6) Centrovací otvory na stole na součástky k zasunutí předního centrovacího kolíku
(7) Západky
(8) Vodící profil stolu součástek (-profil)
(9) Zaváděcí pomůcka pro podávací modul
5
Přední kluzné vedení (pol. 1 na obr. 5.10 - 3) podávacího modulu vložte na zaváděcí po-
můcku (pol. 9 na obr. 5.10 - 3
) stolu na součástky.
Podávací modul přidržujte svisle a zasuňte jej podél vodicího profilu (pol. 8 na obr. 5.10 - 3)
směrem dopředu. Podávací modul najede předním (pol. 1 na obr. 5.10 - 3
) a zadním (pol. 2
na obr. 5.10 - 3
) kluzným vedením na vodící profil (pol. 8 na obr. 5.10 - 3).
Podávací modul zasuňte opatrně dál, aby centrovací kolík „vpředu“ (pol. 4 na obr. 5.10 - 3 na
straně 290
) zapadl do centrovacího otvoru (pol. 6 na obr. 5.10 - 3 na straně 290).
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.10 Nasazování podávacích modulů
291
Při tom dávejte pozor na centrovací kolík „vzadu“ (pol. 3 na obr. 5.10 - 3 na straně 290) po-
dávacího modulu. Ten musí bez problémů zajet do výřezu (pol. 5) centrovací lišty, jinak není
podávací modul kolmo ke stolu na součástky nebo nedosedá správně na vodicí profil (pol. 8
na obr. 5.10 - 3
na straně 290).
Na pozici dorazu podávacího modulu se západka (pol. 7 na obr. 5.10 - 3, na straně 290) za-
chytí za zajišťovací kladku podávacího modulu. Pokud jste zapomněli zaklapnout vyndávací
madlo (pol. 1 na obr. 5.10 - 2
na straně 289), po několika sekundách se na ovládacím panelu
podávacího modulu rozsvítí červený ukazatel stavu. Na obrazovce LCD se zobrazí hlášení
chyby „Handle --->>“ (viz obr. 5.11 - 1
na straně 297).
Zaklapněte vyndávací madlo (pol. 1 na obr. 5.10 - 2 na straně 289). Ukazatel stavu podáva-
cího modulu svítí nyní zeleně a podávací modul je připraven k provozu. Na obrazovce LCD
lze opět zjistit číslo stopy a délku transportního kroku.
5.10.4 Vložení pásu se součástkami do podávacího modulu X
5.10.4.1 Kontrola podavače pásu X
Při vkládání pásu do podávacího modulu nejprve zkontrolujte, jestli nejsou součástky v pro-
storu odebíracího rámečku (pol. 2 na obr. 5.10 - 5
na straně 293).
Případné součástky vždy odstraňte, jinak může dojít k poruchám.
5.10.4.2 Příprava pásu se součástkami k vložení
Zkontrolujte, zda je pás na začátku rovně odstřižen.
Pokud jsou transportní otvory roztržené nebo poškozené, odstřihněte tento díl pásu.
Mimo to dbejte na to, aby na krycí fólii nezůstala žádná lepící páska.
Z pásu stáhněte asi 30 cm krycí fólie, pokud přitom nejsou uvolněny žádné součástky.
5
Zkraťte pás s uvolněnými kapsami na součástky asi o 3 cm.
Odstraňte součástky z otevřených kapes na pásu.
Krycí fólii veďte nejprve okolo přední hrany pásu a pak zpět podél spodní strany pásu.
UPOZORNĚNÍ
Zamezení ztrát součástek
Pokud není k dispozici dostatečný kus krycí fólie, používejte zasunovač pásů SMD
pro 8mm pás:Číslo výrobku 00355265-xx
pro 12mm pás:Číslo výrobku 00356342-xx
