5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.10 Nasazování podávacích modulů Od verze softwaru 710.0 Vydání 12/2016
292
5.10.4.3 Vložení pásu do podávacího modulu X
5

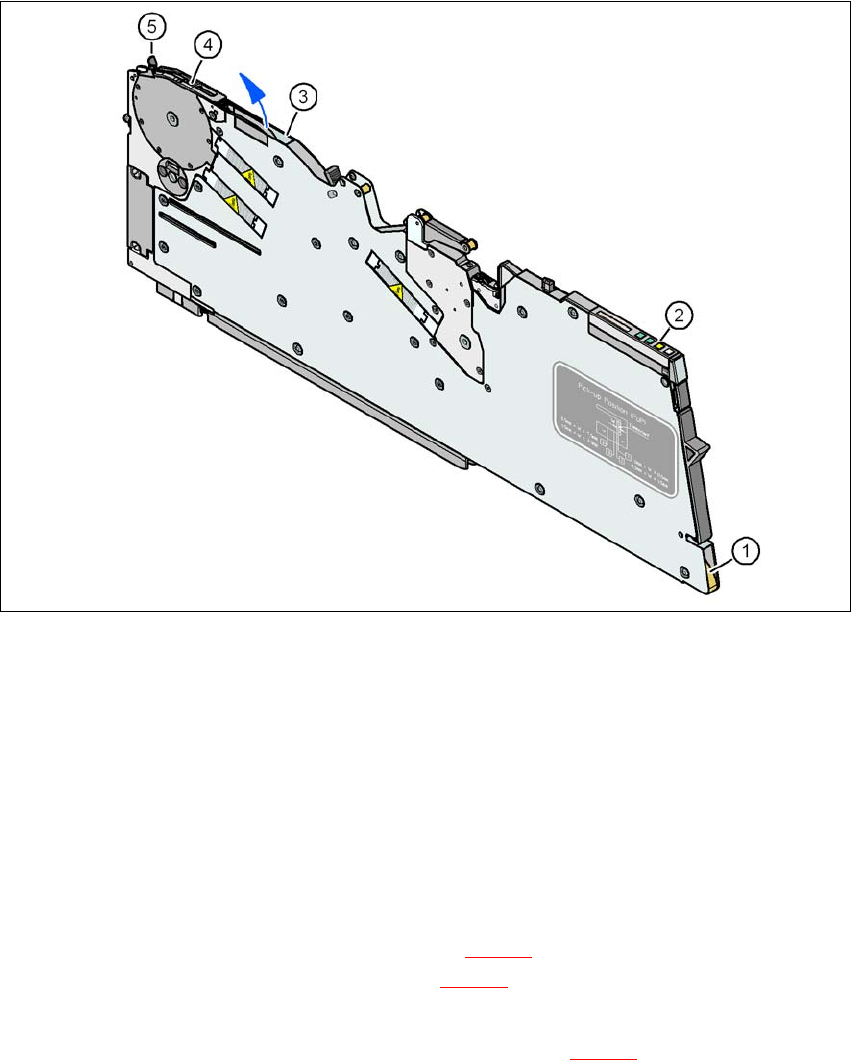

Obr. 5.10 - 4 Vložení pásu se součástkami
(1) Vstupní otvor kanálu na pásy
(2) Ovládací panel
(3) Výstupní otvor kanálu na pásy
(4) Odebírací rámeček
(5) Páka ke zvednutí odebíracího rámečku
5
Uchopte pás tak, aby se transportní otvory nacházely při pohledu ve směru transportu na levé
straně.
Pás zasuňte do vstupního otvoru (pol. 1 na obr. 5.10 - 4) kanálu na vedení pásu a pak dál,
aby vylezl z výstupního otvoru (pol. 3 na obr. 5.10 - 4
).
Vytáhněte pás nahoru a krycí fólii na horní straně pásu vraťte zpět.
Začátek pásu zasuňte pod odebírací rámeček (pol. 2 na obr. 5.10 - 5) a dál, až pás narazí na
kolo s čepy.
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.10 Nasazování podávacích modulů
293
5

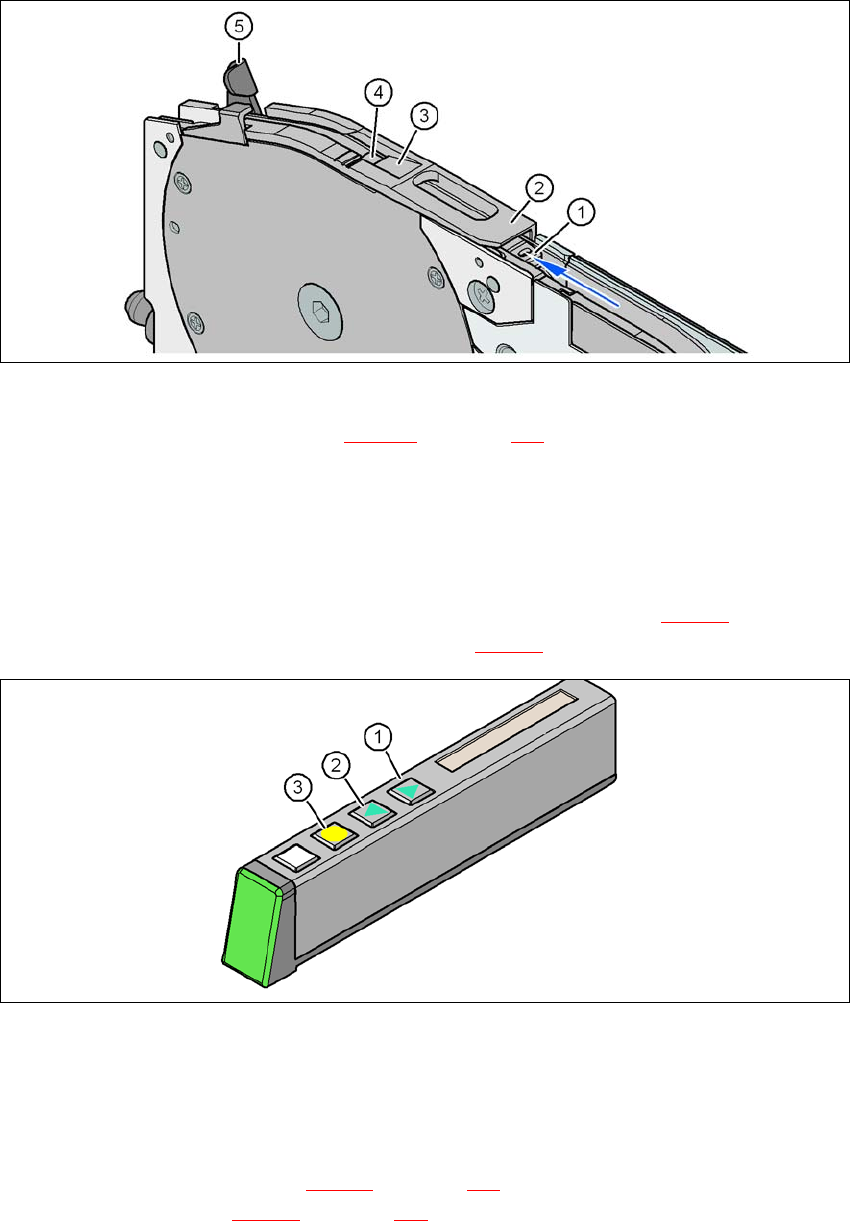

Obr. 5.10 - 5 Odebírací rámeček podavače pásu
(1) Vyndávací podpěra pásu (viz část 5.10.4.4 na straně 295)
(2) Odebírací rámeček
(3) Stahovač krycí fólie
(4) Oblast odebírání součástek
(5) Páka ke zvednutí a zajištění odebíracího rámečku
Na ovládacím poli opakovaně stiskněte tlačítko VPŘED (pol. 1 na obr. 5.10 - 6), dokud není
ohyb krycí fólie v oblasti odebírání (pol. 4 na obr. 5.10 - 5
) součástek.
5
Obr. 5.10 - 6 Ovládací panel podávacího modulu 8 mm
(1) Tlačítko VPŘED pro transport pásu vpřed
(2) Tlačítko ZPĚT pro transport pásu zpět
(3) Tlačítko FÓLIE pro napnutí krycí fólie
Pohněte pákou (pol. 5 na obr. 5.10 - 5 na straně 293) směrem dopředu, aby se odebírací rá-
meček (pol. 2 na obr. 5.10 - 5
na straně 293) zvedl do první aretované pozice.
Vytáhněte krycí fólii vedle odebíracího rámečku dopředu a pod odebíracím rámečkem ven.
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.10 Nasazování podávacích modulů Od verze softwaru 710.0 Vydání 12/2016
294
Krycí fólii zahněte zpět, aby dolehla na stahovač (pol. 3 na obr. 5.10 - 5 na straně 293).
5
Posunutím páky (pol. 5 na obr. 5.10 - 5 na straně 293) zpět sklopte odebírací rámeček.
Veďte krycí fólii přes podpěru krycí fólie (pol. 2 na obr. 5.10 - 7) dále až ke kolečkům přitlaču-
jícím fólii (pol. 1 na obr. 5.10 - 7
).
5

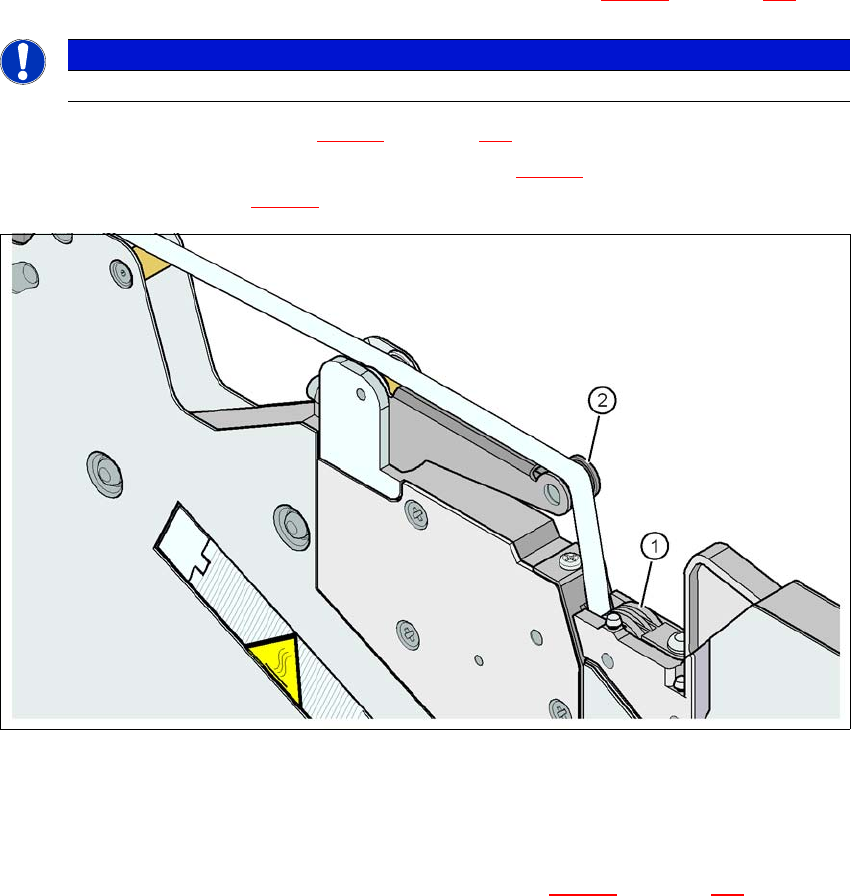

Obr. 5.10 - 7 Zavedení krycí fólie ke kolečkům na přitlačení fólie
(1) Kolečka přitlačující fólii
(2) Krycí fólie
5
Na ovládacím poli stiskněte tlačítko FÓLIE (pol. 3 na obr. 5.10 - 6 na straně 293) a podržte
ho, dokud není krycí fólie napnutá. Podpěra krycí fólie se sklopí a vypne hnací motor.
Na předním konci podávacího modulu pás těsně odstřihněte.
UPOZORNĚNÍ
Odebírací rámeček sklopte, až když krycí fólie dolehne na stahovač.
