5 Č innost i na stroji Provozní návod SIPLACE, ř ada X 5.11 Respektujte ukazatele na podávacím modulu X Od verze softwaru 710.0 Vydání 12/2016 298 5.11.2 Podávací moduly s in dikací svítivými diodami U podava čů SIPLACE …
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.11 Respektujte ukazatele na podávacím modulu X
297
5.11 Respektujte ukazatele na podávacím modulu X
5.11.1 Podávací moduly s obrazovkou LCD
Provozní stav podávacích modulů X je signalizován barevným ukazatelem stavu (pol. 6 na obr.
5.11 - 1
) a obrazovku LCD k zobrazování textů (pol. 1 na obr. 5.11 - 1).
5

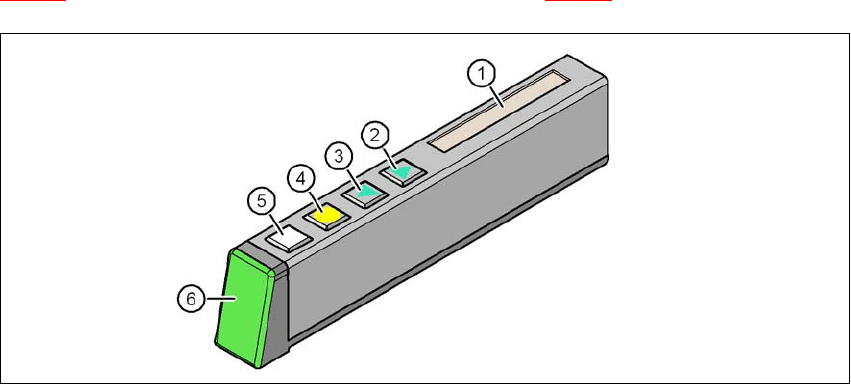

Obr. 5.11 - 1 Tlačítka, obrazovka LCD a ukazatele stavu na podávacím modulu X
(1) Displej LCD
(2) Tlačítko VPŘED
(3) Tlačítko ZPĚT
(4) Tlačítko FÓLIE
(5) Tlačítko NASTAV
(6) Ukazatel stavu, vícebarevný
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.11 Respektujte ukazatele na podávacím modulu X Od verze softwaru 710.0 Vydání 12/2016
298
5.11.2 Podávací moduly s indikací svítivými diodami
U podavačů SIPLACE Smart Feeder jsou provozní stavy jednotlivých stop signalizovány víceba-
revnými diodami.
5

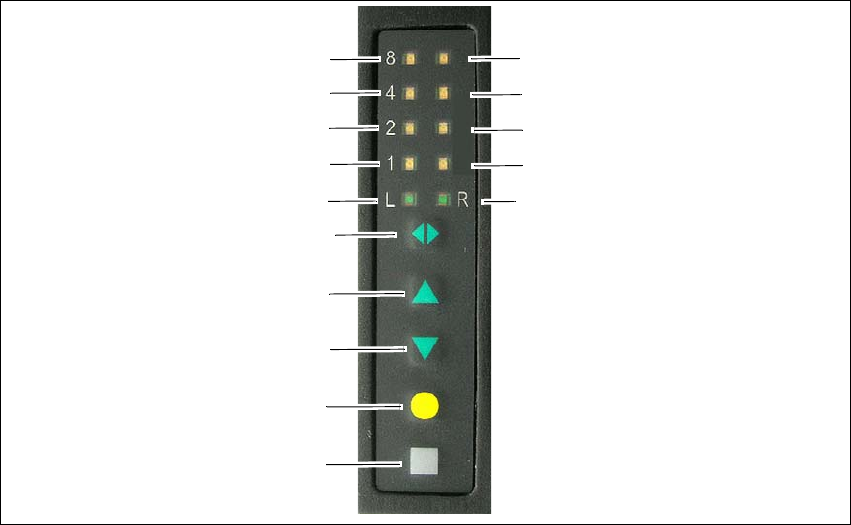

Obr. 5.11 - 2 Tlačítka, svítivé diody a ukazatele stavu: Příklad podavače SIPLACE Smart Feeder 2x8 mm
(1) Tlačítko NASTAV
(2) Tlačítko FÓLIE
(3) Tlačítko ZPĚT
(4) Tlačítko VPŘED
(5) Tlačítko Změna stopy vpravo/vlevo
(6) Svítivá dioda L - levá stopa aktivní
(7) Svítivá dioda Délka kroku levé stopy 1 mm
(8) Svítivá dioda Délka kroku levé stopy 2 mm
(9) Svítivá dioda Délka kroku levé stopy 4 mm
(10) Svítivá dioda Délka kroku levé stopy 8 mm
(11) Svítivá dioda R - pravá stopa aktivní
(12) Svítivá dioda Délka kroku pravé stopy 1 mm
(13) Svítivá dioda Délka kroku pravé stopy 2 mm
(14) Svítivá dioda Délka kroku pravé stopy 4 mm
(15) Svítivá dioda Délka kroku pravé stopy 8 mm
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.11 Respektujte ukazatele na podávacím modulu X
299
5.11.3 Ukazatel stavu
– Zelená:
Podávací modul je připravený k provozu a je součástí aktuálního vybavení.
– Oranžová:
Signalizuje výstrahu. Text výstrahy se zobrazí na obrazovce LCD.
– Červená:
Chybná funkce. Na obrazovce LCD se zobrazí hlášení chyby.
– Nesvítí:
Podávací modul není součástí aktuálního vybavení.
5
5
5.11.4 Displej LCD
V následujících tabulkách jsou podrobně vysvětleny údaje na obrazovce LCD, barvy a režim uka-
zatele stavu, významy a opatření k odstranění chyb.
5.11.4.1 Výstrahy a jejich řešení
5
5
UPOZORNĚNÍ
Stav „Dioda nesvítí“ jen pro podávací moduly zadané ve vybavení
Řízení stroje vypíná ukazatel stavu těch podávacích modulů, které nejsou obsaženy ve
vybavení.
Stav „Dioda nesvítí“ tedy nastane, jen když byl z programovacího systému zadán poža-
davek na linku. To ulehčuje obsluze kontrolu, protože se musí věnovat jen podávacím
modulům, které jsou ve vybavení obsaženy.
UPOZORNĚNÍ
Vybavování: Aktivace diody každého podávacího modulu
Při vybavování samotném - není na stanici žádná informace o výstroji, nebyla vyslána
žádná zakázka od SIPLACE Pro na stanici/linku - se LED diody aktivují u každého po-
dávacího modulu po jeho nasazení. Obsluha tak získá informaci, že je vše v pořádku.
Text na
obrazovce LCD
Ukazatel
stavu
Význam Odstranění poruchy
Remove Foil
(Odstranit fólii)
Oranžová Byla zvolena funkce, která
není při napnuté krycí fólii
(podpěra fólie je stlačena do-
lů) povolena.
K provedení požadované funkce je třeba
vyjmout fólii z dvojice ozubených kol a od-
střihnout, aby se uvolnila podpěra fólie
