Provozní návod SIPLACE, ř ada X 5 Č innosti na stroji Od verze softwaru 710.0 Vydání 12/2016 5.15 Zasunutí, resp. vysun utí vozíku na sou č ástky 307 5 Obr . 5.15 - 1 Bezpe č nostní pokyny k zasunování a vysunování vozík…
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.15 Zasunutí, resp. vysunutí vozíku na součástky Od verze softwaru 710.0 Vydání 12/2016
306
5.15 Zasunutí, resp. vysunutí vozíku na součástky
5.15.1 Bezpečnostní pokyny k zasunování a vysunování vozíků na součástky
Dodržujte také bezpečnostní pokyny uvedené v části 2.5.11 na straně 84.
5
Vozík na součástky lze zasunout jen při zavřených ochranných krytech.
U každého stanoviště (1, 2, 3 a 4) je tlačítko. Bezpečnostní řešení výměny vozíků na součástky
vyžaduje, aby pracovník obsluhy toto tlačítko u příslušného stanoviště na automatu stiskl při kaž-
dém zasunování nebo vysunování vozíku na součástky.
VÝSTRAHA
Nebezpečí pohmoždění!
Při zasunování a vysunování vozíku na součástky hrozí pohmoždění.
Vozík na součástky zasunujte a vysunujte vždy sami.
Při zasunování a vysunování dávejte pozor, aby žádná část těla nebyla v oblasti po-
suvu vozíku na součástky.
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.15 Zasunutí, resp. vysunutí vozíku na součástky
307
5

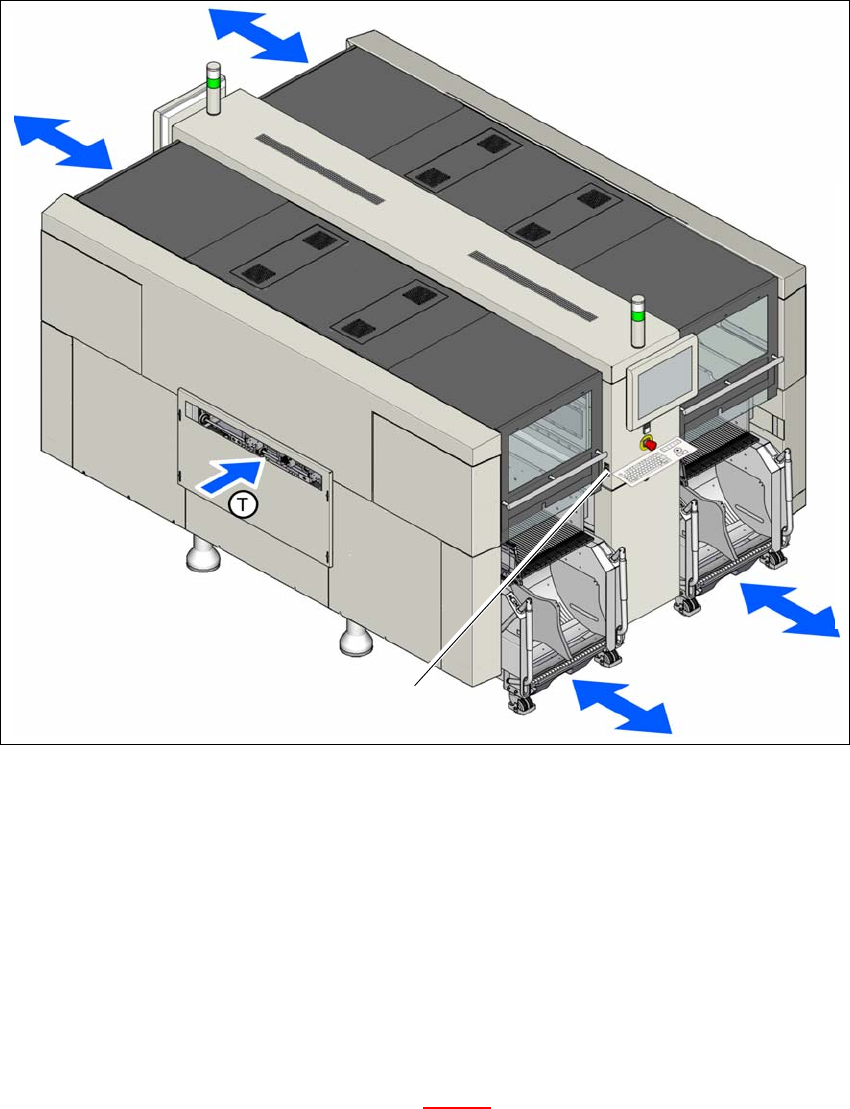

Obr. 5.15 - 1 Bezpečnostní pokyny k zasunování a vysunování vozíků na součástky (příklad automatu SIPLACE X2 S
/ X3 S / X4 S)
Vozík na součástky lze zasunout jen při zavřených ochranných krytech.
(1) Tlačítko k zasunutí a vysunutí vozíku na součástky, stanoviště 1
(T) Směr transportu desek
5.15.2 Vysunutí vozíku na součástky
Podržte tlačítko u příslušného stanoviště automatu stisknuté, dokud není vozík na součástky
vysunutý.
Zvedněte obě madla nahoru (pol. 1 na obr. 5.15 - 2).
(1)
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.15 Zasunutí, resp. vysunutí vozíku na součástky Od verze softwaru 710.0 Vydání 12/2016
308
5
Obr. 5.15 - 2 Natočit nahoru úchyty vozíku součástek pro posouvání
Vytáhněte vozík součástek z automatu oběma rukama za úchyty.
5.15.3 Bezpečnostní pokyny k pohybu vozíku součástek
5
Pokud chcete vozíkem součástek pohybovat, uchopte ho vždy oběma rukama za madla.
Pozor, vozík na součástky plně osazený podávacími moduly se může od náklonu asi 20 ° pře-
vrátit na bok nebo dopředu.
Dbejte na to, aby plocha, po které vozíkem pohybujete, měla v každém případě podstatně
menší sklon.
Dbejte na to, abyste nenarazili do překážky. Při větší rychlosti by se mohl vozík převrátit do-
předu.
VÝSTRAHA
Prevence úrazů!
Pokud pohybujete vozíkem součástek, dodržujte pro zabránění úrazům bezpodmínečně
následující pravidla.
