6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
314
6.1.2 Měnič pipet pro hlavy SIPLACE SpeedStar C&P20/C&P20 M
Do tohoto měniče pipet se vejde 6 zásobníků nebo 4 zásobníky po 12 místech. Zásobníky jsou
umístěny na společném držáku. Jsou centrovány pomocí dvou válcových kolíků a zajištěny čtyřmi
tlačítky. Pomocí dvou polohových značek na každém zásobníku je zjištěna přesná poloha.
Správné dosednutí zásobníků na základním tělese měniče pipet je hlídáno pomocí mikrospínačů,
aby nedošlo ke kolizi osazovací hlavy s eventuálně vyčnívajícím zásobníkem. Všechna místa pro
zásobníky musí být obsazena, protože při chybějících nebo nesprávně posazených zásobnících
zastaví bezpečnostní okruh automat. Na instalované stanici pipet mohou být součástky z pipet
hlavy SpeedStar vyfouknuty a pipety staženy a odhozeny.
6
6.1.2.1 Měnič pipet pro hlavy C&P20/C&P20 M se 6 zásobníky
Číslo výrobku 03070123-xx Měnič pipet základní konstrukce C&P20 – dlouhý
nebo 6
Číslo výrobku 03103514-xx Měnič pipet základní konstrukce CP/all – dlouhý
Číslo výrobku 00119715-xx Zásobník pipet C&P20 dlouhý
6

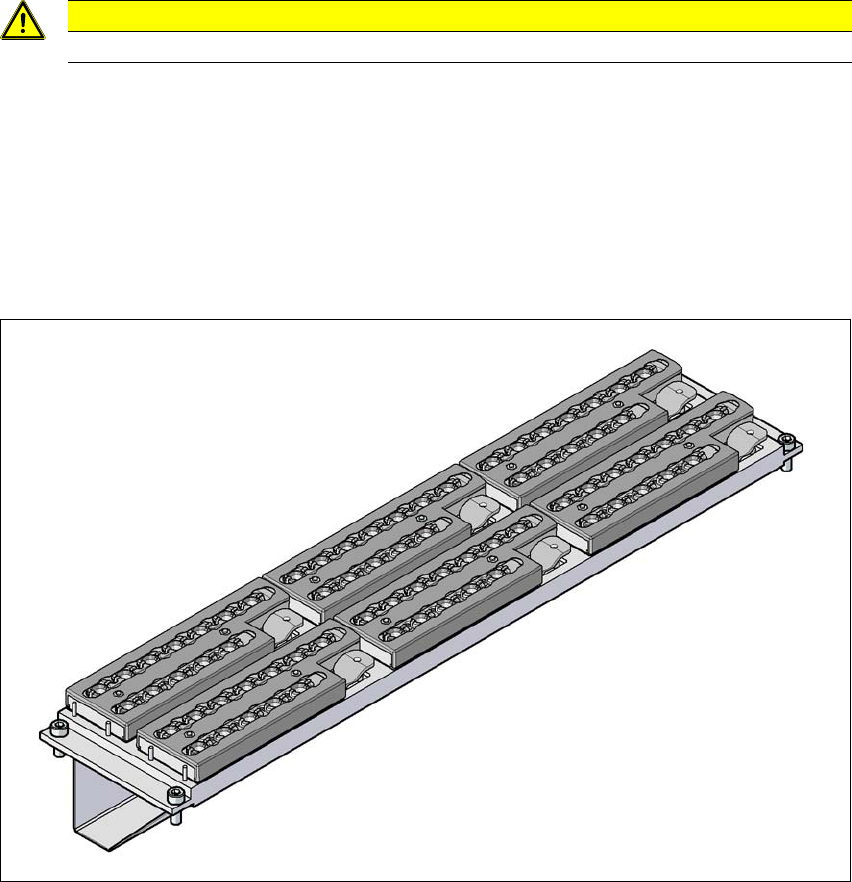

Obr. 6.1 - 1 Měnič pipet dlouhý pro hlavu SIPLACE SpeedStar C&P20 se zásobníkem pipet
POZOR
Tento měnič pipet používejte jen pro hlavy SpeedStar.
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
315
6.1.2.2 Měnič pipet pro hlavy C&P20/C&P20 M se 4 zásobníky
Číslo výrobku 03062463-xx Měnič pipet základní konstrukce C&P20 – krátký
nebo 6
Číslo výrobku 03103649-xx Měnič pipet základní konstrukce CP/all – krátký
Číslo výrobku 00119716-xx Zásobník pipet C&P20 krátký
6

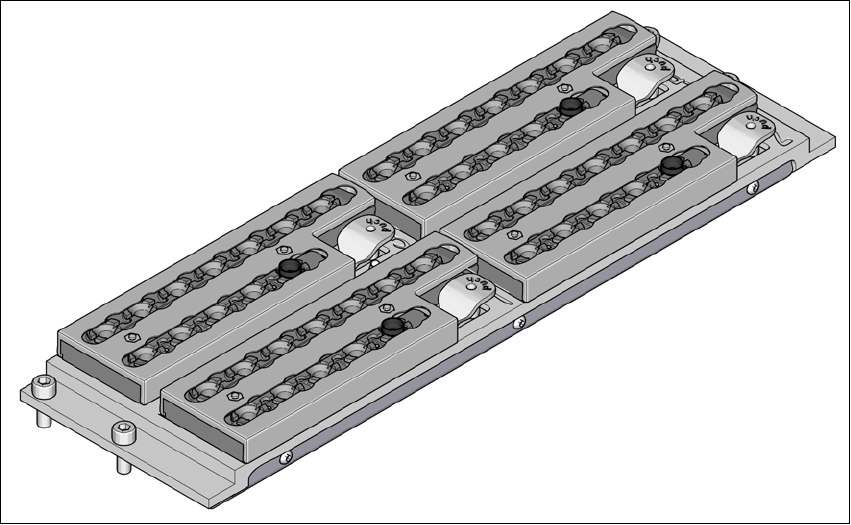

Obr. 6.1 - 2 Zásobník pipet krátký pro hlavu SIPLACE SpeedStar C&P20
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
316
6.1.2.3 Technické údaje
6
Měnič pipet pro hlavy SIPLACE SpeedStar (C&P20/C&P20 M)
Počet zásobníků
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Vždy musí být zaplněny všechny zásobníky měniče pipet.
6
4
Počet míst na pipety
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
72
48
Standardní konfigurace
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 zásobníků se 72 místy na pipety
4 zásobníky se 48 místy na pipety
Volitelná: Měnič pipet – druhá řada 4 zásobníky se 48 místy na pipety
Typy pipet 10xx, 11xx, 12xx
Přípojka stlačeného vzduchu 0,45 MPa (4,5 bar)
