Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
317
6.1.2.4 Příklad konfigurace hlav C&P20/C&P20 M pro automat SIPLACE X4i S – stůl uvnitř
Na stanoviště 1, 2, 3 a 4 lze nainstalovat po jednom měniči pipet pro hlavu SpeedStar (pol. 1 na
obr. 6.1 - 3
na straně 317).
6
Obr. 6.1 - 3 Umístění měničů pipet pro hlavu SIPLACE SpeedStar – příklad konfigurace (SIPLACE X4i S)
6
6
6
(1) Měnič pipet
(2) SIPLACE SpeedStar
(3) Stůl uvnitř
UPOZORNĚNÍ
Zastavení automatu při chybějících zásobnících
Při chybějících nebo nesprávně nasazených zásobnících je automat zastaven bezpeč-
nostním okruhem.
Obsazujte všechna místa na zásobníky.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
318
6.1.2.5 Příklad konfigurace hlav C&P20/C&P20 M pro automat SIPLACE X4i S – stůl venku
Na stanoviště 1, 2, 3 a 4 lze nainstalovat dvě řady měničů pipet pro hlavu SpeedStar (pol. 1 a 4
na obr. 6.1 - 4
na straně 318).
6

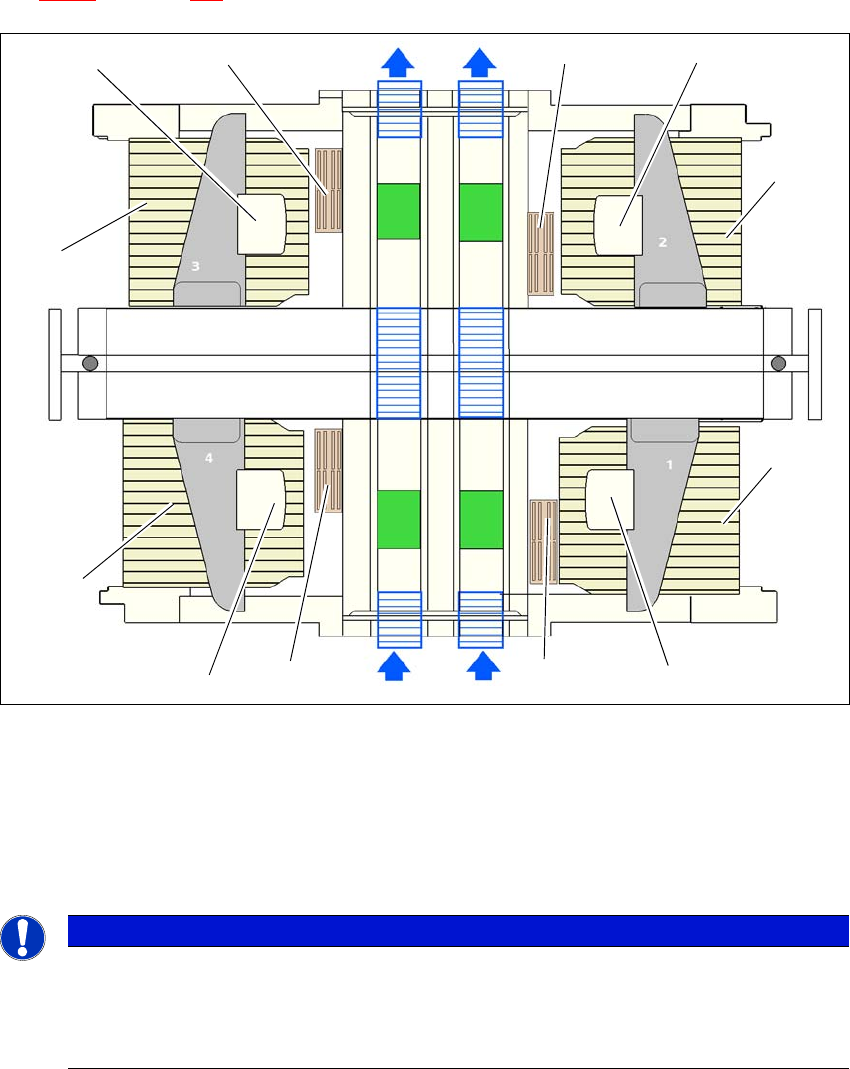

Obr. 6.1 - 4 Umístění měničů pipet pro hlavu SIPLACE SpeedStar – příklad konfigurace (SIPLACE X4i S)
6
6
6
(1) Měnič pipet
(2) SIPLACE SpeedStar
(3) Stůl venku
(4) Měnič pipet – druhá řada (volitelný)
UPOZORNĚNÍ
Zastavení automatu při chybějících zásobnících
Při chybějících nebo nesprávně nasazených zásobnících je automat zastaven bezpeč-
nostním okruhem.
Obsazujte všechna místa na zásobníky.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
319
6.1.2.6 Příklad konfigurace hlav C&P20/C&P20 M pro automat SIPLACE X4 S
Na stanoviště 1, 2, 3 a 4 lze nainstalovat po jednom měniči pipet pro hlavu SpeedStar (pol. 1 na
obr. 6.1 - 5
na straně 319).
6
Obr. 6.1 - 5 Umístění měničů pipet pro hlavu SIPLACE SpeedStar – příklad konfigurace (SIPLACE X4 S)
6
6
6.1.2.7 Měnič pipet – druhá řada – pro hlavu SIPLACE SpeedStar
Volitelné vybavení „Měnič pipet – druhá řada“ umožňuje použít pro hlavu SIPLACE SpeedStar
další řadu měniče pipet. Součástí přídavné sady je kromě měniče pipet odpovídající montážní
sada.
(1) Měnič pipet
(2) SIPLACE SpeedStar
UPOZORNĚNÍ
Zastavení automatu při chybějících zásobnících
Při chybějících nebo nesprávně nasazených zásobnících je automat zastaven bezpeč-
nostním okruhem.
Obsazujte všechna místa na zásobníky.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
