Provozní návod SIPLACE, ř ada X 6 Rozší ř ení stanic Od verze softwaru 710.0 Vydání 12/2016 6.1 M ě ni č e pipet 323 Nasa ď te zásobník na kuli č ky tla č ítek (pol. 5 na obr . 6.1 - 7 na stran ě 322 ). St l a č te z…
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
322
6

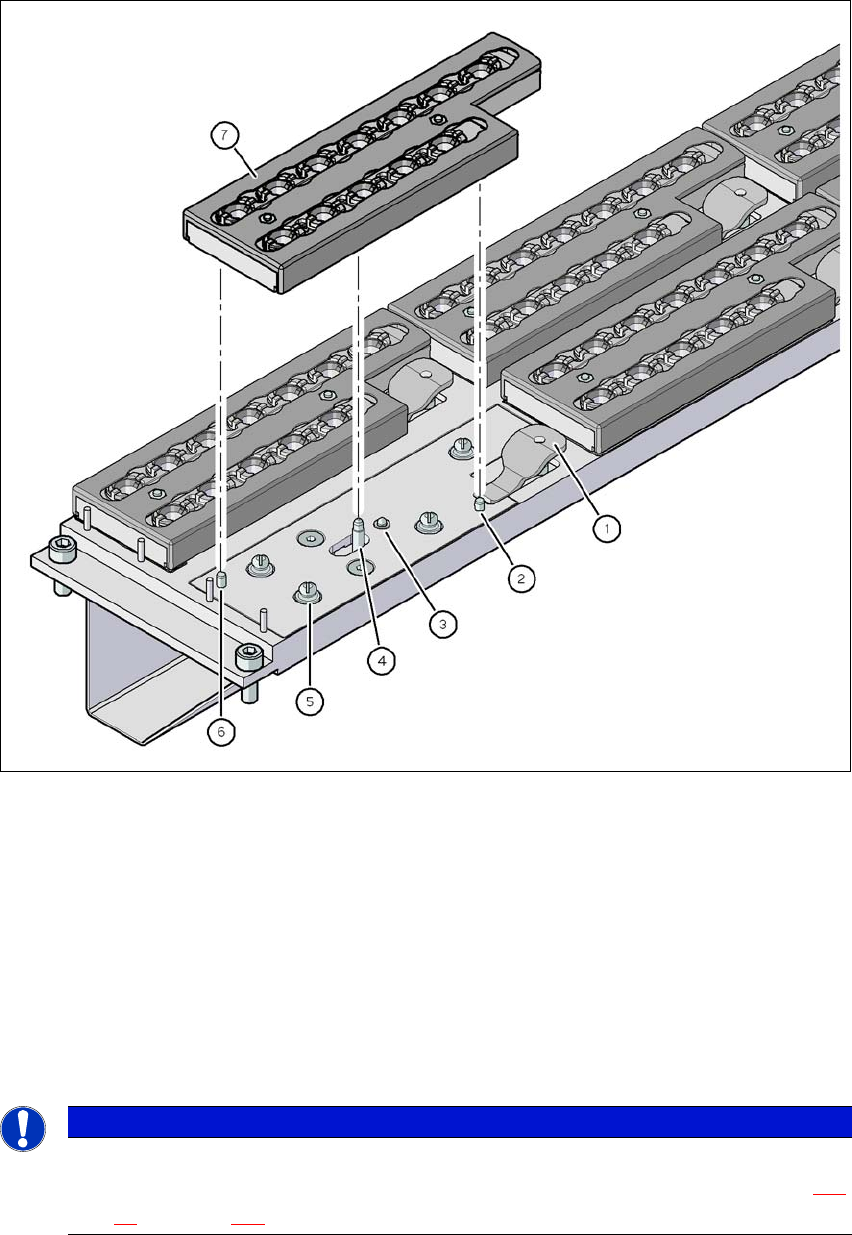

Obr. 6.1 - 7 Měnič pipet pro hlavu SpeedStar - výměna zásobníku (příklad se 6 zásobníky)
(1) Páka ke zvednutí zásobníku
(2) Válcový kolík zapadající do otvoru v zásobníku
(3) Pružinový kolík k zapínání mikrospínače
(4) Kolík posuvného mechanizmu zajede do uzavírací desky
(5) Spojovací kulička
(6) Válcový kolík zapadající do podlouhlého otvoru v zásobníku
(7) Uzavírací deska v poloze „Zásobník zavřený“
6
UPOZORNĚNÍ
Posuňte uzavírací desku do polohy „Zásobník zavřený“.
Před nasazením zásobník vyrovnejte tak, aby válcové kolíky (pol. 2 a 6 na obr. 6.1
- 7 na straně 322) mohly zapadnout do centrovacího otvoru a podélného otvoru.
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
323
Nasaďte zásobník na kuličky tlačítek (pol. 5 na obr. 6.1 - 7 na straně 322).
Stlačte zásobník rovnoměrně dolů, aby kuličky tlačítek zaklaply současně do všech tlačítek.
6.1.2.11 Rozpoznávání polohy
Každý zásobník měniče pipet má dvě polohové značky, jednu pro určení polohy a druhou pro ur-
čení úhlu natočení.
6

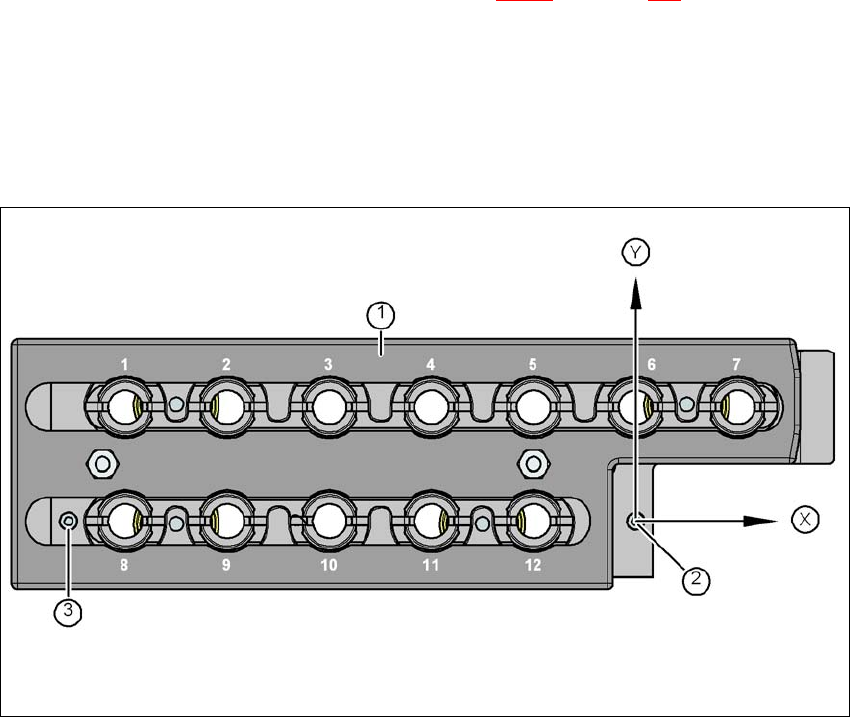

Obr. 6.1 - 8 Zásobník pipet - očíslování garáží, značky pro určení polohy a úhlu natočení
(1) Uzavírací deska v poloze „Zásobník otevřený“
(2) Polohová značka k určení polohy
(3) Polohová značka k určení úhlové polohy
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
324
6.1.3 Měnič pipet pro hlavu SIPLACE SpeedStar C&P20 P
Do tohoto měniče pipet se vejde 6 zásobníků nebo 4 zásobníky po 12 místech. Zásobníky jsou
umístěny na společném držáku. Jsou centrovány pomocí dvou válcových kolíků a zajištěny čtyřmi
tlačítky. Pomocí dvou polohových značek na každém zásobníku je zjištěna přesná poloha.
Správné dosednutí zásobníků na základním tělese měniče pipet je hlídáno pomocí mikrospínačů,
aby nedošlo ke kolizi osazovací hlavy s eventuálně vyčnívajícím zásobníkem. Všechna místa pro
zásobníky musí být obsazena, protože při chybějících nebo nesprávně posazených zásobnících
zastaví bezpečnostní okruh automat. Na instalované stanici pipet mohou být součástky z pipet
hlavy SpeedStar vyfouknuty a pipety staženy a odhozeny.
6
6.1.3.1 Měnič pipet pro hlavu C&P20 P se 6 zásobníky
Číslo výrobku 03103514-xx Měnič pipet základní konstrukce CP/all – dlouhý
Číslo výrobku 031031503-xx Zásobník na pipety 40xx s 20 místy
6

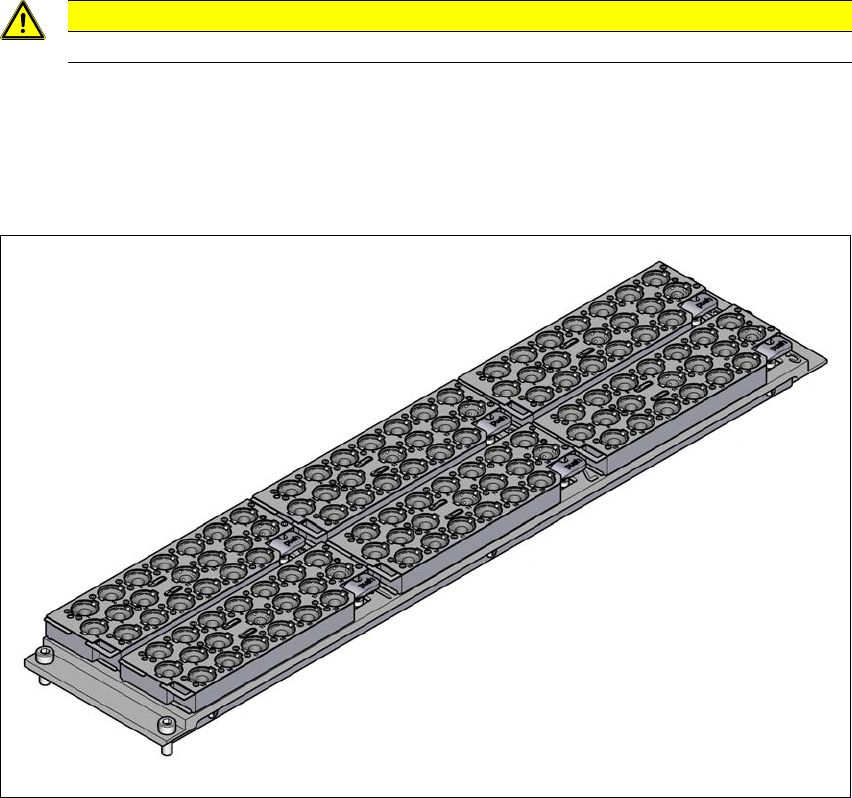

Obr. 6.1 - 9 Měnič pipet pro hlavu SIPLACE SpeedStar C&P20 P se 6 zásobníky
POZOR
Tento měnič pipet používejte jen pro hlavy SpeedStar.
