6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
324
6.1.3 Měnič pipet pro hlavu SIPLACE SpeedStar C&P20 P
Do tohoto měniče pipet se vejde 6 zásobníků nebo 4 zásobníky po 12 místech. Zásobníky jsou
umístěny na společném držáku. Jsou centrovány pomocí dvou válcových kolíků a zajištěny čtyřmi
tlačítky. Pomocí dvou polohových značek na každém zásobníku je zjištěna přesná poloha.
Správné dosednutí zásobníků na základním tělese měniče pipet je hlídáno pomocí mikrospínačů,
aby nedošlo ke kolizi osazovací hlavy s eventuálně vyčnívajícím zásobníkem. Všechna místa pro
zásobníky musí být obsazena, protože při chybějících nebo nesprávně posazených zásobnících
zastaví bezpečnostní okruh automat. Na instalované stanici pipet mohou být součástky z pipet
hlavy SpeedStar vyfouknuty a pipety staženy a odhozeny.
6
6.1.3.1 Měnič pipet pro hlavu C&P20 P se 6 zásobníky
Číslo výrobku 03103514-xx Měnič pipet základní konstrukce CP/all – dlouhý
Číslo výrobku 031031503-xx Zásobník na pipety 40xx s 20 místy
6
Obr. 6.1 - 9 Měnič pipet pro hlavu SIPLACE SpeedStar C&P20 P se 6 zásobníky
POZOR
Tento měnič pipet používejte jen pro hlavy SpeedStar.
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
325
6.1.3.2 Měnič pipet pro hlavu C&P20 P se 4 zásobníky
Číslo výrobku 03103649-xx Měnič pipet základní konstrukce CP/all – krátký
Číslo výrobku 03101503-xx Zásobník na pipety 40xx s 20 místy
6

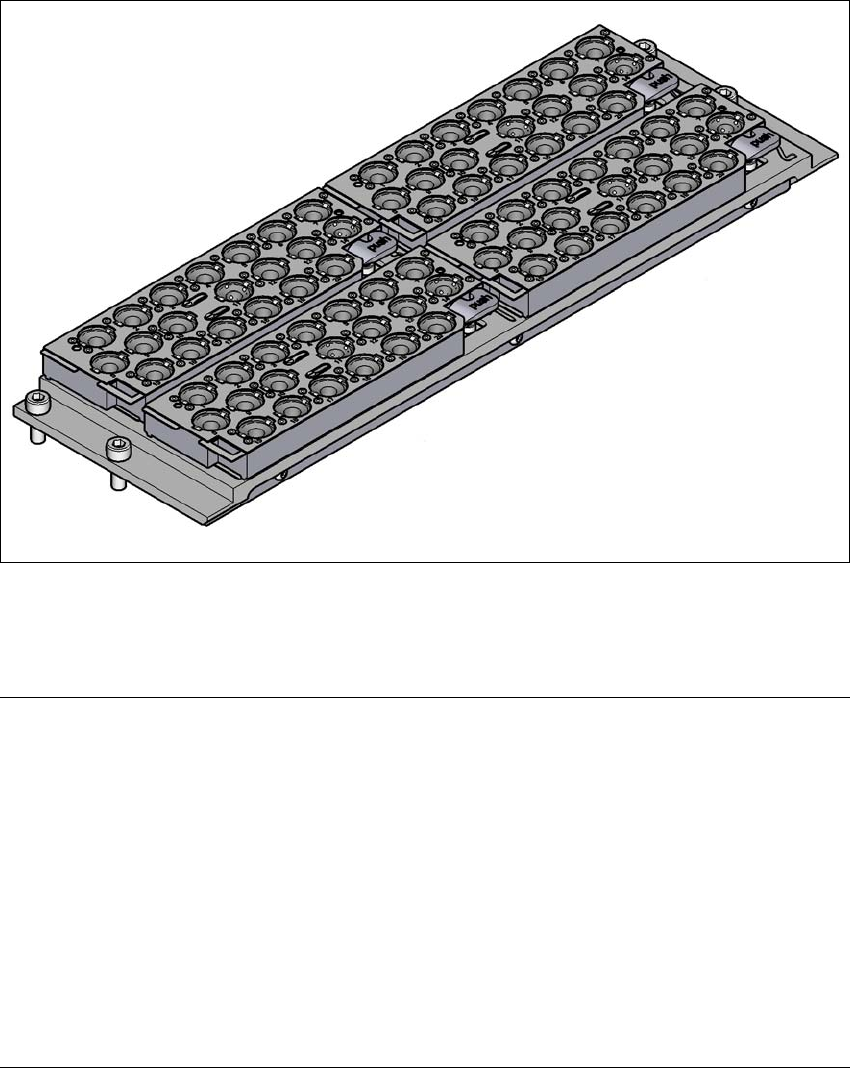

Obr. 6.1 - 10 Měnič pipet pro hlavu SIPLACE SpeedStar C&P20 P se 4 zásobníky
6.1.3.3 Technické údaje
6
Měnič pipet pro hlavu SIPLACE SpeedStar (C&P20 P)
Počet zásobníků
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Vždy musí být zaplněny všechny zásobníky měniče pipet.
6
4
Počet míst na pipety
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standardní konfigurace
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 zásobníků se 120 místy na pipety
4 zásobníky s 80 místy na pipety
Volitelná: Měnič pipet – druhá řada 4 zásobníky s 80 místy na pipety
Typy pipet 40xx
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
326
6.1.3.4 Příklad konfigurace hlavy C&P20 P pro automat SIPLACE X4 S
Na stanoviště 1, 2, 3 a 4 lze nainstalovat po jednom měniči pipet pro hlavu SpeedStar (pol. 1 na
obr. 6.1 - 11
na straně 326).
6
Obr. 6.1 - 11 Umístění měničů pipet pro hlavu SIPLACE SpeedStar – příklad konfigurace (SIPLACE X4 S)
6
6
6.1.3.5 Měnič pipet – druhá řada – pro hlavu SIPLACE SpeedStar
Volitelné vybavení „Měnič pipet – druhá řada“ umožňuje použít pro hlavu SIPLACE SpeedStar
C&P20 P další řadu měniče pipet. Součástí přídavné sady je kromě měniče pipet odpovídající
montážní sada.
(1) Měnič pipet
(2) SIPLACE SpeedStar
UPOZORNĚNÍ
Zastavení automatu při chybějících zásobnících
Při chybějících nebo nesprávně nasazených zásobnících je automat zastaven bezpeč-
nostním okruhem.
Obsazujte všechna místa na zásobníky.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
