6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
326
6.1.3.4 Příklad konfigurace hlavy C&P20 P pro automat SIPLACE X4 S
Na stanoviště 1, 2, 3 a 4 lze nainstalovat po jednom měniči pipet pro hlavu SpeedStar (pol. 1 na
obr. 6.1 - 11
na straně 326).
6

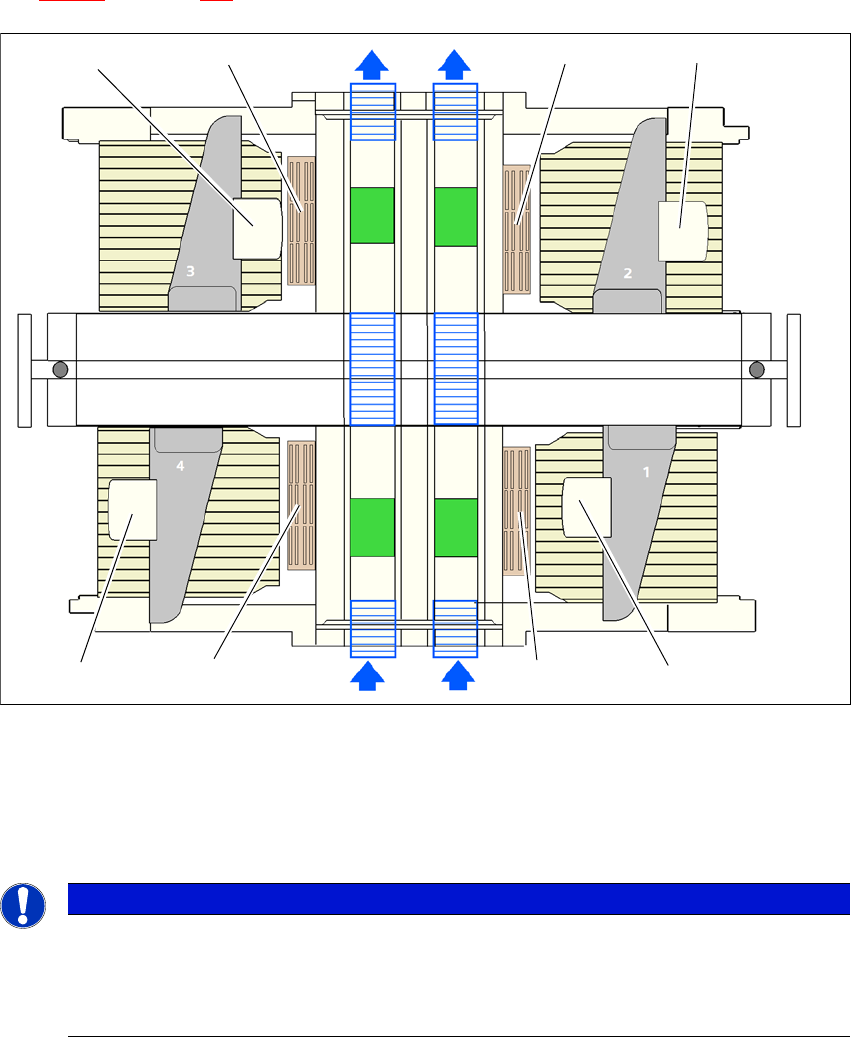

Obr. 6.1 - 11 Umístění měničů pipet pro hlavu SIPLACE SpeedStar – příklad konfigurace (SIPLACE X4 S)
6
6
6.1.3.5 Měnič pipet – druhá řada – pro hlavu SIPLACE SpeedStar
Volitelné vybavení „Měnič pipet – druhá řada“ umožňuje použít pro hlavu SIPLACE SpeedStar
C&P20 P další řadu měniče pipet. Součástí přídavné sady je kromě měniče pipet odpovídající
montážní sada.
(1) Měnič pipet
(2) SIPLACE SpeedStar
UPOZORNĚNÍ
Zastavení automatu při chybějících zásobnících
Při chybějících nebo nesprávně nasazených zásobnících je automat zastaven bezpeč-
nostním okruhem.
Obsazujte všechna místa na zásobníky.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
327
6.1.3.6 Montáž
Měniče pipet jsou připevněny na vstupním zařízení jednotlivých vozíků na součástky.
Vyrovnejte měnič pipet tak, aby šikmá strana směřovala ke vstupnímu zařízení vozíku na
součástky.
6
6.1.3.7 Pokyny k obsluze
Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
6
Otevřete uzavírací desku a zasuňte pipety na místa.
Zavřete uzavírací desku, aby pipety nemohly ze zásobníku vypadnout.
6
6
Programování měniče pipet je popsáno v provozním návodu SIPLACE Pro.
6.1.3.8 Výměna zásobníku
Stisknutím páky (pol. 1 na obr. 6.1 - 12 na straně 328) uvolněte zásobník z kuliček tlačítek
(pol. 5 na obr. 6.1 - 12
na straně 328). Zdvihněte zásobník z držáku.
6
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při smíšené konfiguraci hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pi-
pet příslušné osazovací hlavy.
UPOZORNĚNÍ
Zásobník plňte mimo stroj a měňte vždy jen kompletní zásobníky.
POZOR
Plnění zásobníků!
Zásobníky plňte, jen když byly všechny pipety z hlavy Collect&Place vráceny do
svých zásobníků.
UPOZORNĚNÍ
Nebezpečí zablokování!
Při pádu součástek na zásobníky hrozí zablokování uzavírací desky.
Zabraňte tomu, aby součástky padaly na zásobníky.
Proto zásobníky a volná stanoviště pravidelně čistěte.
VÝSTRAHA
Nebezpečí kolize hlav při vyčnívající páce
Pokud páka vyčnívá nad zásobník (pol. 1 na obr. 6.1 - 12
), může dojít ke kolizi osazovací
hlavy.
Proto dbejte na to, aby páky nevyčnívaly nad zásobníky.
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
328
6

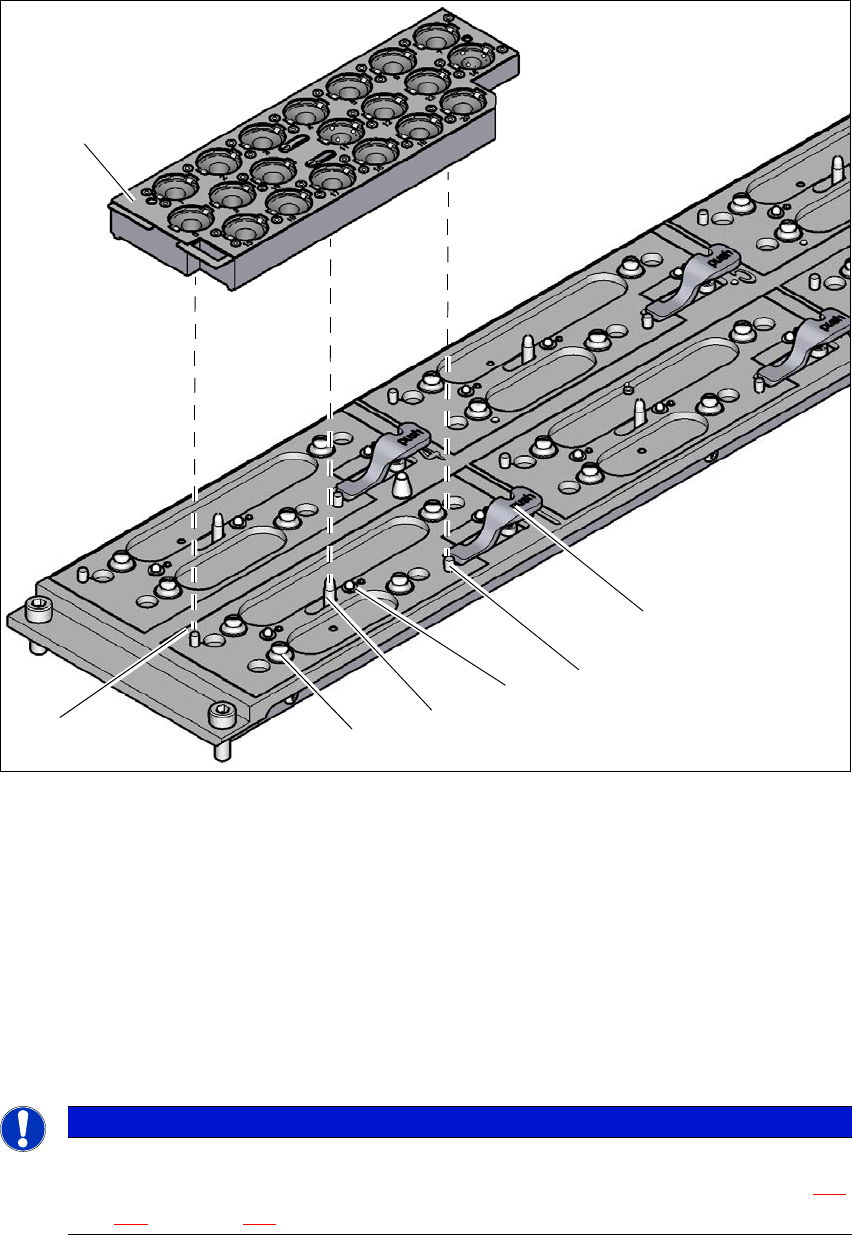

Obr. 6.1 - 12 Měnič pipet pro hlavu C&P20 P – výměna zásobníku (příklad se 6 zásobníky)
(1) Páka ke zvednutí zásobníku
(2) Válcový kolík zapadající do otvoru v zásobníku
(3) Pružinový kolík k zapínání mikrospínače
(4) Kolík posuvného mechanizmu zajede do uzavírací desky
(5) Spojovací kulička
(6) Válcový kolík zapadající do podlouhlého otvoru v zásobníku
(7) Uzavírací deska v poloze „Zásobník zavřený“
6
UPOZORNĚNÍ
Posuňte uzavírací desku do polohy „Zásobník zavřený“.
Před nasazením zásobník vyrovnejte tak, aby válcové kolíky (pol. 2 a 6 na obr. 6.1
- 12 na straně 328) mohly zapadnout do centrovacího otvoru a podélného otvoru.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
