6 Rozší ř ení stanic Provozní návod SIPLACE, ř ada X 6.1 M ě ni č e pipet Od verze softwaru 710.0 Vydání 12/2016 328 6 Obr . 6.1 - 12 M ě ni č pipet pro hlavu C&P20 P – vým ě na zá sobníku (p ř íklad se 6 zásobníky) …
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
327
6.1.3.6 Montáž
Měniče pipet jsou připevněny na vstupním zařízení jednotlivých vozíků na součástky.
Vyrovnejte měnič pipet tak, aby šikmá strana směřovala ke vstupnímu zařízení vozíku na
součástky.
6
6.1.3.7 Pokyny k obsluze
Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
6
Otevřete uzavírací desku a zasuňte pipety na místa.
Zavřete uzavírací desku, aby pipety nemohly ze zásobníku vypadnout.
6
6
Programování měniče pipet je popsáno v provozním návodu SIPLACE Pro.
6.1.3.8 Výměna zásobníku
Stisknutím páky (pol. 1 na obr. 6.1 - 12 na straně 328) uvolněte zásobník z kuliček tlačítek
(pol. 5 na obr. 6.1 - 12
na straně 328). Zdvihněte zásobník z držáku.
6
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při smíšené konfiguraci hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pi-
pet příslušné osazovací hlavy.
UPOZORNĚNÍ
Zásobník plňte mimo stroj a měňte vždy jen kompletní zásobníky.
POZOR
Plnění zásobníků!
Zásobníky plňte, jen když byly všechny pipety z hlavy Collect&Place vráceny do
svých zásobníků.
UPOZORNĚNÍ
Nebezpečí zablokování!
Při pádu součástek na zásobníky hrozí zablokování uzavírací desky.
Zabraňte tomu, aby součástky padaly na zásobníky.
Proto zásobníky a volná stanoviště pravidelně čistěte.
VÝSTRAHA
Nebezpečí kolize hlav při vyčnívající páce
Pokud páka vyčnívá nad zásobník (pol. 1 na obr. 6.1 - 12
), může dojít ke kolizi osazovací
hlavy.
Proto dbejte na to, aby páky nevyčnívaly nad zásobníky.
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
328
6
Obr. 6.1 - 12 Měnič pipet pro hlavu C&P20 P – výměna zásobníku (příklad se 6 zásobníky)
(1) Páka ke zvednutí zásobníku
(2) Válcový kolík zapadající do otvoru v zásobníku
(3) Pružinový kolík k zapínání mikrospínače
(4) Kolík posuvného mechanizmu zajede do uzavírací desky
(5) Spojovací kulička
(6) Válcový kolík zapadající do podlouhlého otvoru v zásobníku
(7) Uzavírací deska v poloze „Zásobník zavřený“
6
UPOZORNĚNÍ
Posuňte uzavírací desku do polohy „Zásobník zavřený“.
Před nasazením zásobník vyrovnejte tak, aby válcové kolíky (pol. 2 a 6 na obr. 6.1
- 12 na straně 328) mohly zapadnout do centrovacího otvoru a podélného otvoru.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
329
Nasaďte zásobník na kuličky tlačítek (pol. 5 na obr. 6.1 - 12 na straně 328).
Stlačte zásobník rovnoměrně dolů, aby kuličky tlačítek zaklaply současně do všech tlačítek.
6.1.3.9 Rozpoznávání polohy
Každý zásobník měniče pipet má dvě polohové značky, jednu pro určení polohy a druhou pro ur-
čení úhlu natočení.
6

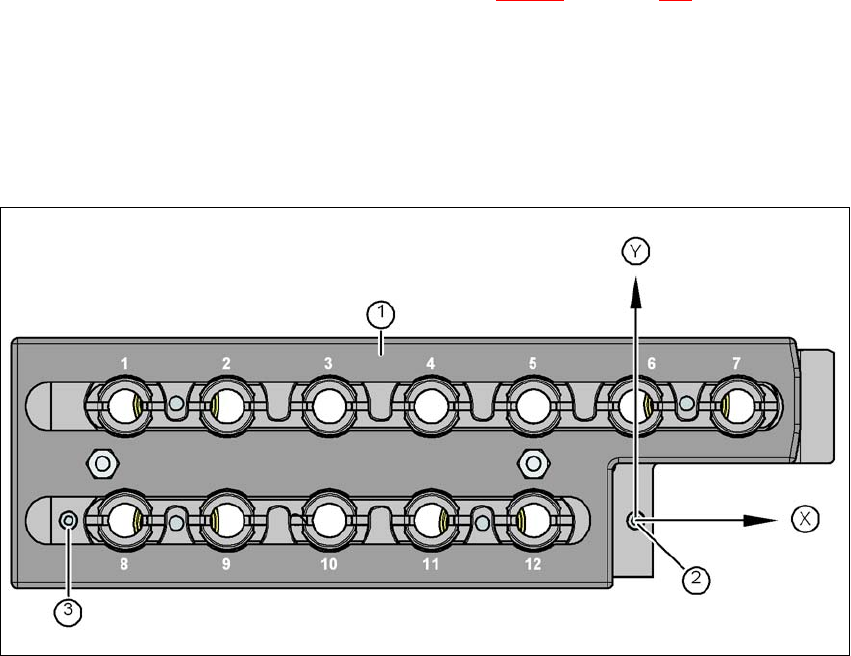

Obr. 6.1 - 13 Zásobník pipet - očíslování garáží, značky pro určení polohy a úhlu natočení
(1) Uzavírací deska v poloze „Zásobník otevřený“
(2) Polohová značka k určení polohy
(3) Polohová značka k určení úhlové polohy
