6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
330
6.1.4 Měnič pipet pro hlavu SIPLACE MultiStar CPP
6.1.4.1 Měnič pipet pro hlavu CPP se 6 zásobníky
Číslo výrobku 00119741-xx Měnič pipet CPP dlouhý
nebo
Číslo výrobku 03103514-xx Měnič pipet základní konstrukce CP/all – dlouhý
6

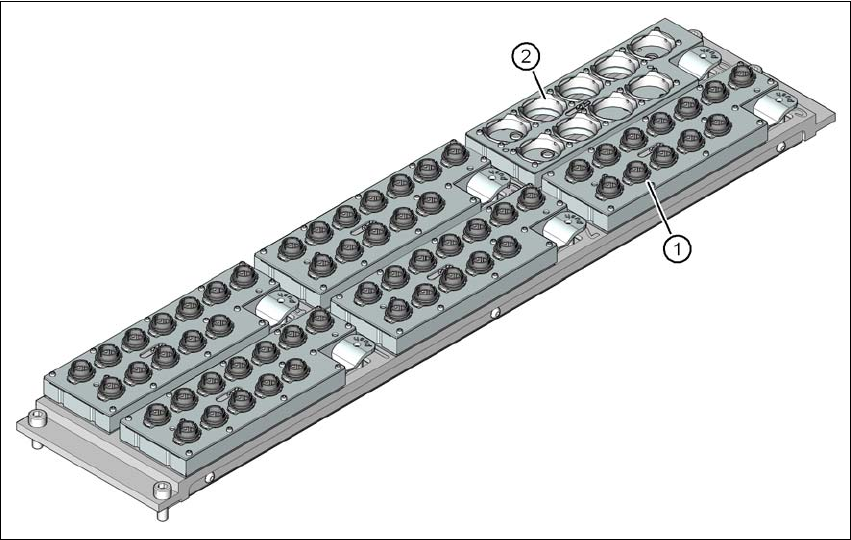

Obr. 6.1 - 14 Měnič pipet pro hlavu SIPLACE MultiStar se 6 zásobníky
(1) Zásobník na pipety řady 20xx
(2) Zásobník na pipety řady 28xx
Zásobníky jsou umístěny na jedné společné nosné desce, jsou centrovány pomocí dvou válco-
vých kolíků a zajištěny pomocí čtyř tlačítek. Pomocí dvou polohových značek na každém zásob-
níku je zjištěna přesná poloha. Správné dosednutí zásobníků na nosnou desku měniče pipet je
kontrolováno pomocí mikrospínačů, aby se vyloučila možná kolize osazovací hlavy s vyčnívajícím
zásobníkem. Všechna 6 místa pro zásobníky musí být obsazena, protože při chybějících nebo ne-
správně nasazených zásobnících je automat zastaven bezpečnostním okruhem. Měnič pipet na-
víc podle kódů rozpozná, jestli se jedná o zásobník na pipety řady 20xx, nebo na pipety řady 28xx.
Na pipetové stanici lze součástky z pipet odfouknout. Pipety je možné zde sundat a odhodit do
odhazovací nádoby.
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
331
6.1.4.2 Měnič pipet pro hlavu CPP se 4 zásobníky
Číslo výrobku 00119742-xx Měnič pipet CPP krátký
nebo 6
Číslo výrobku 03103649-xx Měnič pipet základní konstrukce CP/all – krátký
6

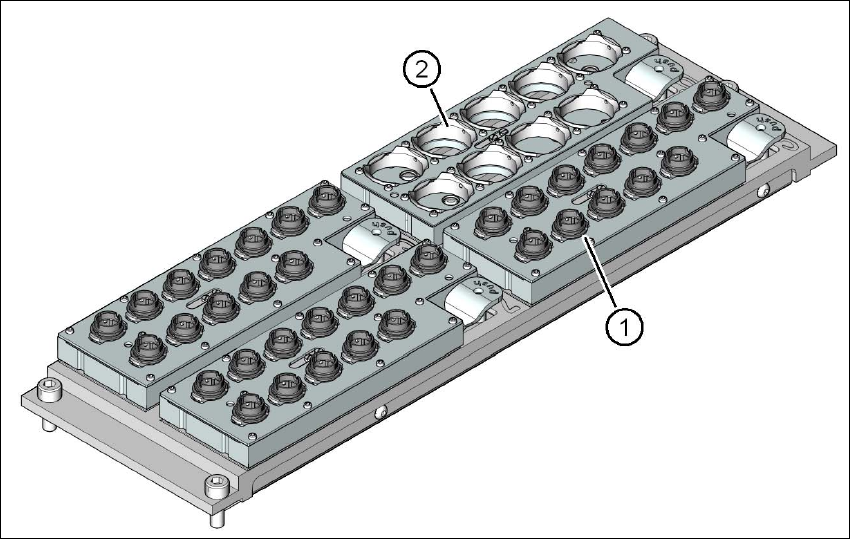

Obr. 6.1 - 15 Měnič pipet pro hlavu SIPLACE MultiStar se 4 zásobníky
(1) Zásobník na pipety řady 20xx
(2) Zásobník na pipety řady 28xx
Zásobníky jsou umístěny na jedné společné nosné desce, jsou centrovány pomocí dvou válco-
vých kolíků a zajištěny pomocí čtyř tlačítek. Pomocí dvou polohových značek na každém zásob-
níku je zjištěna přesná poloha. Správné dosednutí zásobníků na nosnou desku měniče pipet je
kontrolováno pomocí mikrospínačů, aby se vyloučila možná kolize osazovací hlavy s vyčnívajícím
zásobníkem. Všechna 4 místa pro zásobníky musí být obsazena, protože při chybějících nebo ne-
správně nasazených zásobnících je automat zastaven bezpečnostním okruhem. Měnič pipet na-
víc podle kódů rozpozná, jestli se jedná o zásobník na pipety řady 20xx, nebo na pipety řady 28xx.
Na pipetové stanici lze součástky z pipet odfouknout. Pipety je možné zde sundat a odhodit do
odhazovací nádoby.
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
332
6.1.4.3 Zásobník na pipety vč. 12 míst na pipety řady 20xx
6
Obr. 6.1 - 16 Zásobník na pipety řady 20xx – uzavírací deska otevřená
(1) 12 míst na pipety řady 20xx
(2) Polohové značky (viditelné jen při otevřené uzavírací desce)
(3) Uzavírací deska
