6.1.4.4 Zásobník na pipety vč. 20 míst na pipety řady 20xx
a
6

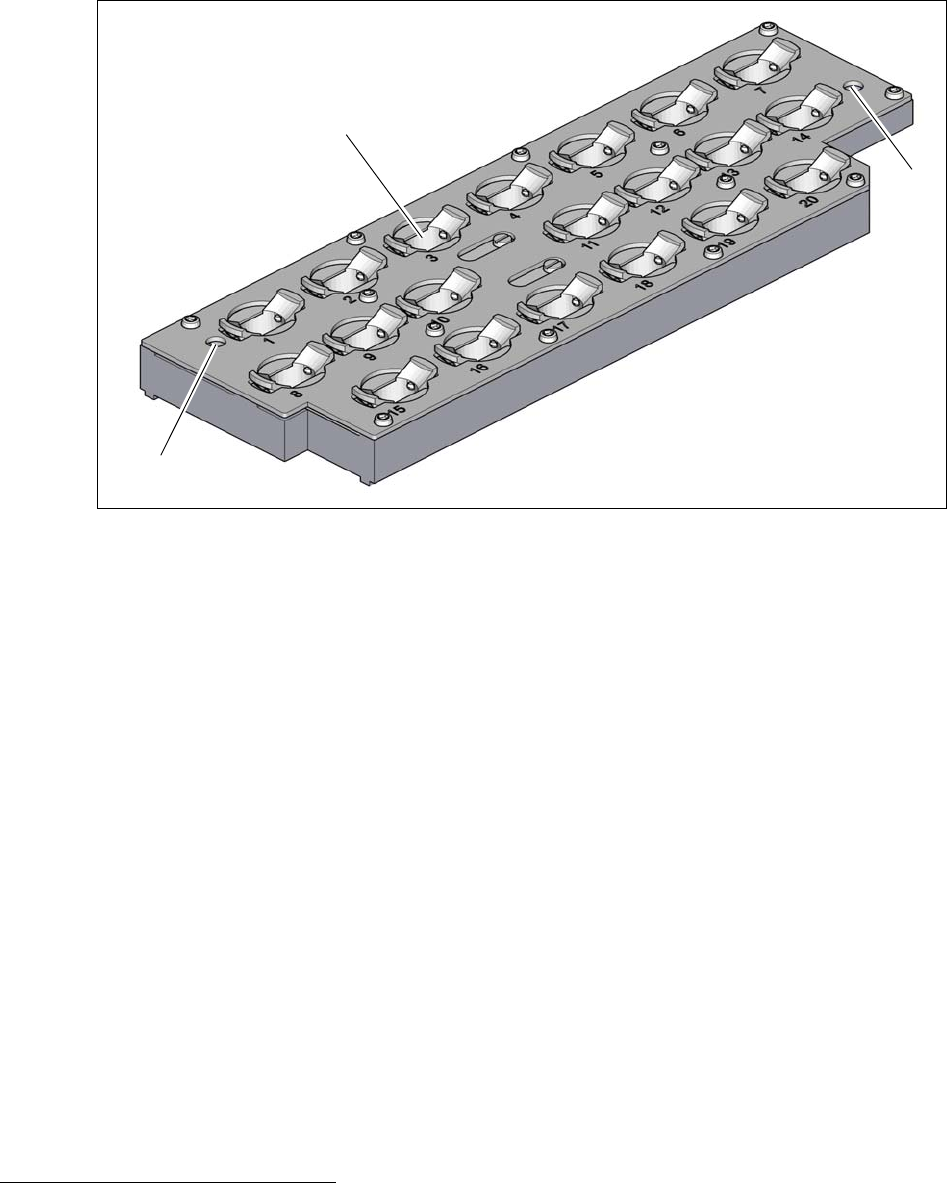

Obr. 6.1 - 17 Zásobník na pipety řady 20xx s 20 místy – uzavírací deska otevřená
(1) 20 míst na pipety řady 20xx
(2) Polohové značky (viditelné jen při otevřené uzavírací desce)
a. Na vyžádání
(2)
(1)
(2)
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
334
6.1.4.5 Zásobník na pipety řady 28xx
6

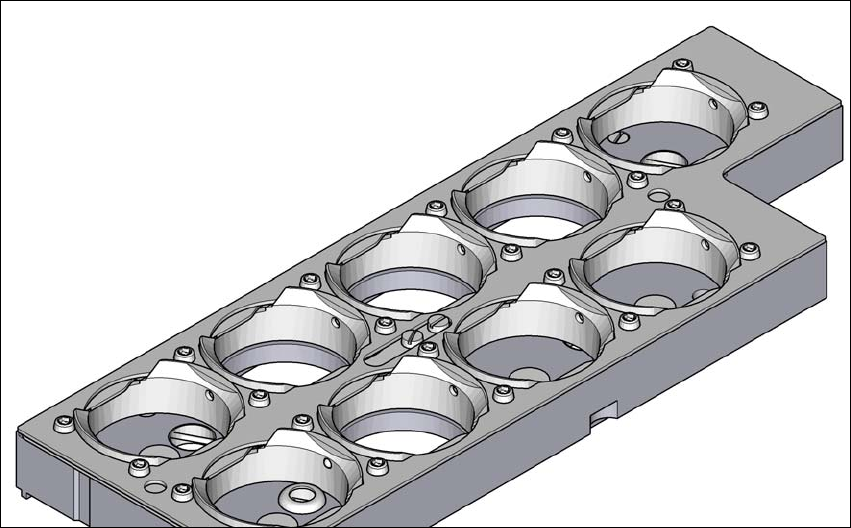

Obr. 6.1 - 18 Zásobník na pipety řady 28xx
(1) 5 míst pro pipety řady 28xx s maximální délkou pipet 12,5 mm
(čísla míst pro pipety 1, 5, 6, 8 a 9)
(2) 4 místa na pipety řady 28xx s maximální délkou 16,5 mm
(čísla míst 2, 3, 4 a 7)
(3) Polohové značky (viditelné jen při otevřené uzavírací desce)
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
335
6.1.4.6 Technické údaje
6
Měnič pipet pro hlavu SIPLACE MultiStar
Počet zásobníků
*a*b
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Maximální počet míst na pipety
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
72 nebo 120
*c
48 nebo 80
*c
Standardní konfigurace
SIPLACE X2 S/X3 S/X4 S 6
6
6
6
SIPLACE X4i S 6
5 zásobníků s 60 místa na pipety řady 20xx nebo s
80 ks. místa na pipety řady 20xx
*c
1 zásobník s 9 místy na pipety řady 28xx
3 zásobníky s 36 místa na pipety řady 20xx nebo s
60 ks. místa na pipety řady 20xx
*c
1 zásobník s 9 místy na pipety řady 28xx
Volitelná: Měnič pipet – druhá řada 4 zásobníky s 48 místa na pipety nebo s 80 ks. místa
na pipety*
c
Typy pipet 10xx, 11xx, 12xx
20xx, 28xx
*)a Vždy musí být zaplněny všechny zásobníky měniče pipet.
*)b U měničů MTC/WPC s omezením pro stanoviště 2
*)c Na vyžádání
