Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
335
6.1.4.6 Technické údaje
6
Měnič pipet pro hlavu SIPLACE MultiStar
Počet zásobníků
*a*b
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Maximální počet míst na pipety
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
72 nebo 120
*c
48 nebo 80
*c
Standardní konfigurace
SIPLACE X2 S/X3 S/X4 S 6
6
6
6
SIPLACE X4i S 6
5 zásobníků s 60 místa na pipety řady 20xx nebo s
80 ks. místa na pipety řady 20xx
*c
1 zásobník s 9 místy na pipety řady 28xx
3 zásobníky s 36 místa na pipety řady 20xx nebo s
60 ks. místa na pipety řady 20xx
*c
1 zásobník s 9 místy na pipety řady 28xx
Volitelná: Měnič pipet – druhá řada 4 zásobníky s 48 místa na pipety nebo s 80 ks. místa
na pipety*
c
Typy pipet 10xx, 11xx, 12xx
20xx, 28xx
*)a Vždy musí být zaplněny všechny zásobníky měniče pipet.
*)b U měničů MTC/WPC s omezením pro stanoviště 2
*)c Na vyžádání
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
336
6.1.4.7 Příklad konfigurace hlavy CPP pro automat SIPLACE X4i S
Na stanoviště 1, 2, 3 a 4 lze nainstalovat po jednom měniči pipet pro hlavu CPP (pol. 1 na obr. 6.1
- 19 na straně 336).
6

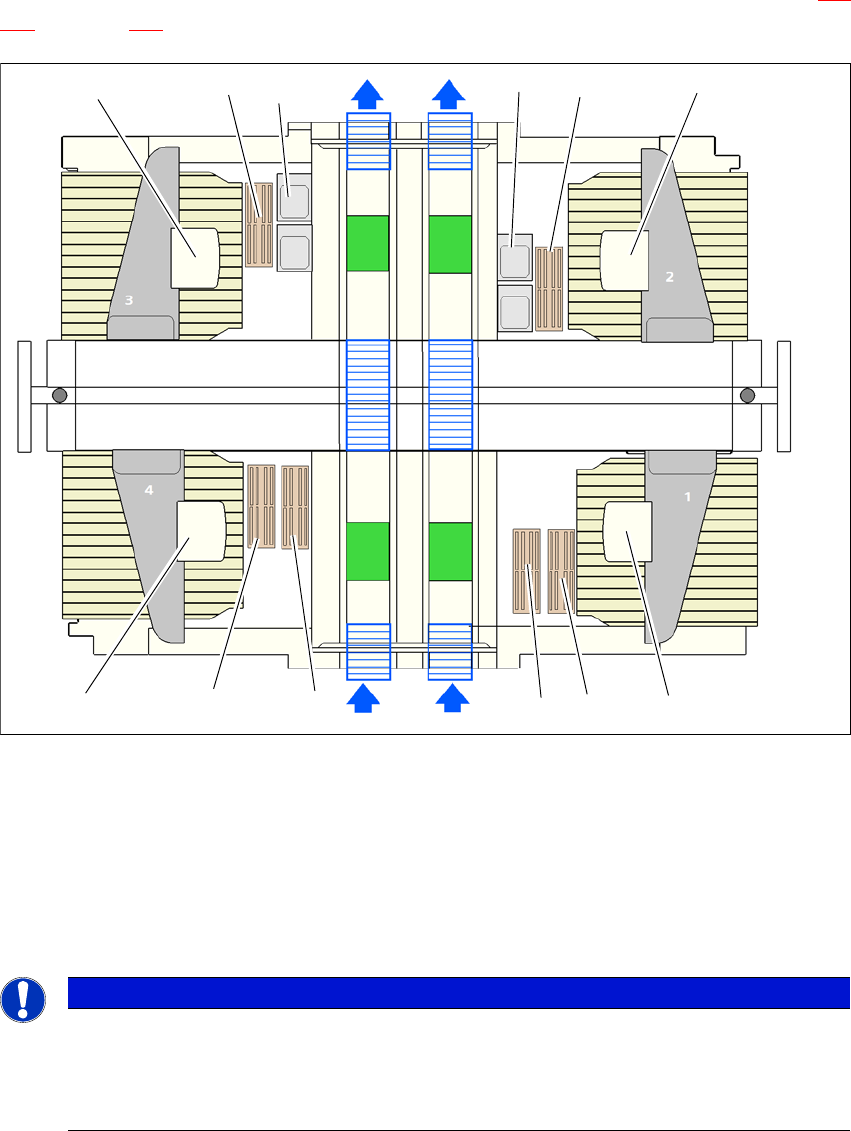

Obr. 6.1 - 19 Umístění měničů pipet pro hlavu SIPLACE MultiStar – příklad konfigurace (SIPLACE X4i S)
6
6
(1) Měnič pipet
(2) SIPLACE MultiStar
(3) Stacionární kamery
(4) Měnič pipet – druhá řada (volitelný)
UPOZORNĚNÍ
Zastavení automatu při chybějících zásobnících
Při chybějících nebo nesprávně nasazených zásobnících je automat zastaven bezpeč-
nostním okruhem.
Obsazujte všechna místa na zásobníky.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
337
6.1.4.8 Příklad konfigurace hlavy CPP pro automat SIPLACE X4 S
Na stanoviště 1, 2, 3 a 4 lze nainstalovat po jednom měniči pipet pro hlavu CPP (pol. 1 na obr. 6.1
- 20 na straně 337).
6

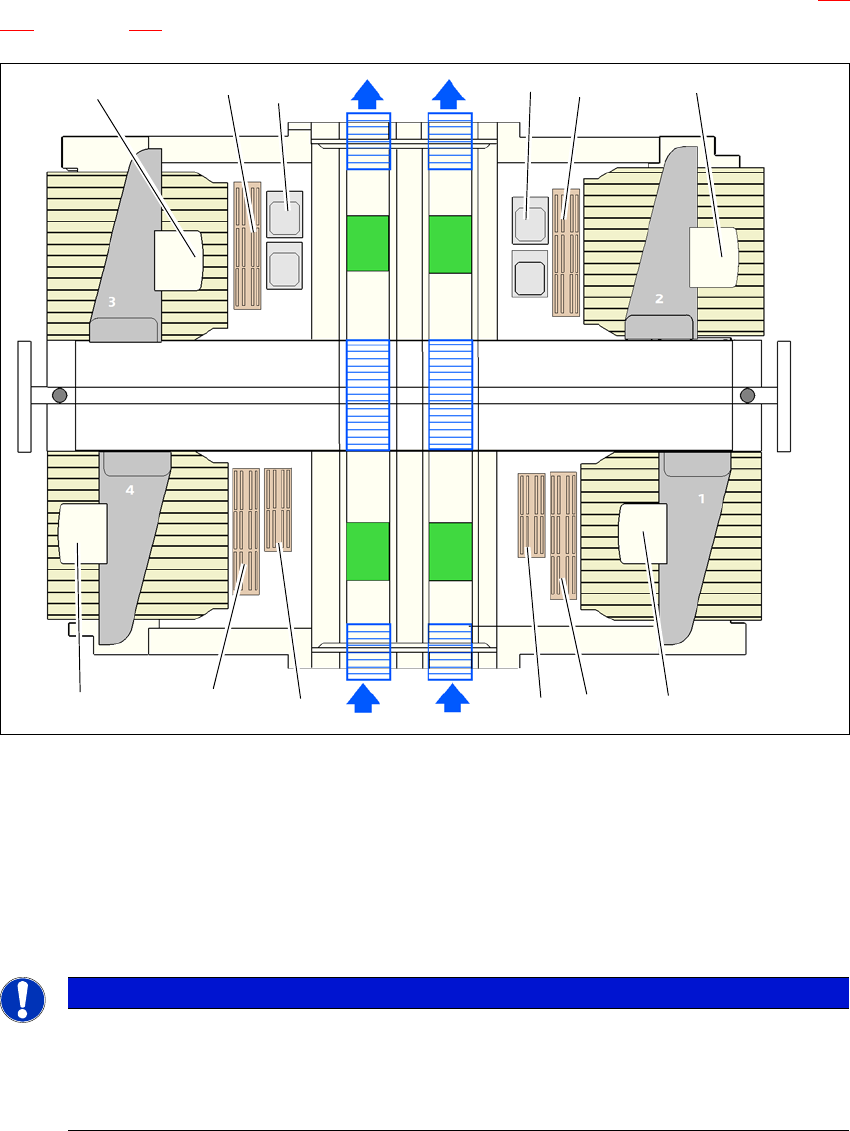

Obr. 6.1 - 20 Umístění měničů pipet pro hlavu SIPLACE MultiStar – příklad konfigurace (SIPLACE X4 S)
6
6
(1) Měnič pipet
(2) SIPLACE MultiStar
(3) Stacionární kamery
(4) Měnič pipet – druhá řada (volitelný)
UPOZORNĚNÍ
Zastavení automatu při chybějících zásobnících
Při chybějících nebo nesprávně nasazených zásobnících je automat zastaven bezpeč-
nostním okruhem.
Obsazujte všechna místa na zásobníky.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
