6 Rozší ř ení stanic Provozní návod SIPLACE, ř ada X 6.1 M ě ni č e pipet Od verze softwaru 710.0 Vydání 12/2016 338 6.1.4.9 M ě ni č pipet – druhá ř ada – pro hlavu SIPL ACE MultiSt ar V olitelné vy bavení „M ě ni č pip…
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
337
6.1.4.8 Příklad konfigurace hlavy CPP pro automat SIPLACE X4 S
Na stanoviště 1, 2, 3 a 4 lze nainstalovat po jednom měniči pipet pro hlavu CPP (pol. 1 na obr. 6.1
- 20 na straně 337).
6
Obr. 6.1 - 20 Umístění měničů pipet pro hlavu SIPLACE MultiStar – příklad konfigurace (SIPLACE X4 S)
6
6
(1) Měnič pipet
(2) SIPLACE MultiStar
(3) Stacionární kamery
(4) Měnič pipet – druhá řada (volitelný)
UPOZORNĚNÍ
Zastavení automatu při chybějících zásobnících
Při chybějících nebo nesprávně nasazených zásobnících je automat zastaven bezpeč-
nostním okruhem.
Obsazujte všechna místa na zásobníky.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.1 Měniče pipet Od verze softwaru 710.0 Vydání 12/2016
338
6.1.4.9 Měnič pipet – druhá řada – pro hlavu SIPLACE MultiStar
Volitelné vybavení „Měnič pipet – druhá řada“ umožňuje použít pro hlavu SIPLACE MultiStar další
řadu měniče pipet.
Součástí přídavné sady je kromě měniče pipet odpovídající montážní sada.
6.1.4.10 Montáž
Měniče pipet jsou připevněny na vstupním zařízení jednotlivých vozíků na součástky.
6

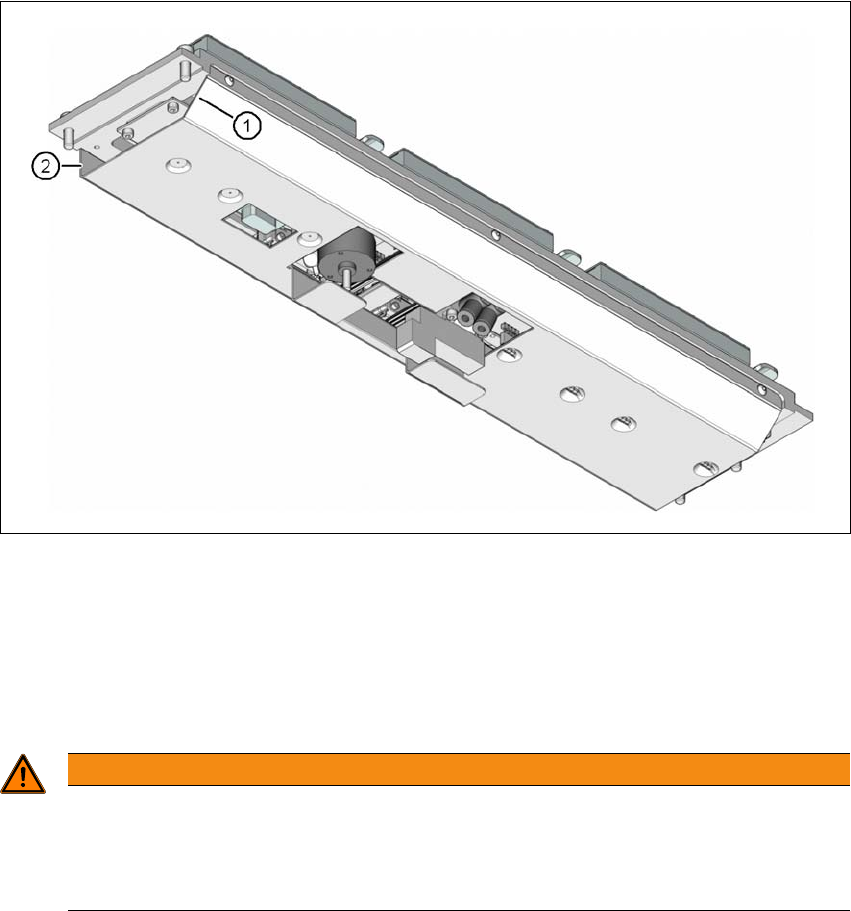

Obr. 6.1 - 21 Montážní poloha měniče pipet - pohled zdola
(1) Šikmá strana směřuje ke vstupnímu zařízení vozíku na součástky
(2) Svislá strana ukazuje ve směru transportu desek
Vyrovnejte měnič pipet tak, aby šikmá strana směřovala ke vstupnímu zařízení vozíku na
součástky.
6
VÝSTRAHA
Nebezpečí kolize hlav při smíšené konfiguraci!
Při smíšené konfiguraci hrozí kolize hlav.
Na každou osazovací hlavu instalujte pouze příslušný měnič pipet se zásobníky pi-
pet příslušné osazovací hlavy.
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.1 Měniče pipet
339
6.1.4.11 Pokyny k obsluze
Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
6
Otevřete uzavírací desku a zasuňte pipety na místa.
Zavřete uzavírací desku, aby pipety nemohly ze zásobníku vypadnout.
6
6
Programování měniče pipet je popsáno v provozním návodu SIPLACE Pro.
6.1.4.12 Výměna zásobníku
Stisknutím páky (pol. 1 na obr. 6.1 - 22 na straně 340) uvolněte zásobník z kuliček tlačítek
(pol. 5 na obr. 6.1 - 22
na straně 340). Zdvihněte zásobník z držáku.
6
UPOZORNĚNÍ
Zásobník plňte mimo stroj a měňte vždy jen kompletní zásobníky.
POZOR
Plnění zásobníků!
Zásobníky plňte, jen když byly všechny pipety z hlavy Collect&Place vráceny do
svých zásobníků.
UPOZORNĚNÍ
Nebezpečí zablokování!
Při pádu součástek na zásobníky hrozí zablokování uzavírací desky.
Zabraňte tomu, aby součástky padaly na zásobníky.
Proto zásobníky a volná stanoviště pravidelně čistěte.
VÝSTRAHA
Nebezpečí kolize hlav při vyčnívající páce
Pokud páka vyčnívá nad zásobník (pol. 1 na obr. 6.1 - 22
), může dojít ke kolizi osazovací
hlavy.
Proto dbejte na to, aby páky nevyčnívaly nad zásobníky.
