6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.4 Matrix Tray Changer Od verze softwaru 710.0 Vydání 12/2016
352
6.4.4.1 Rozměry
6

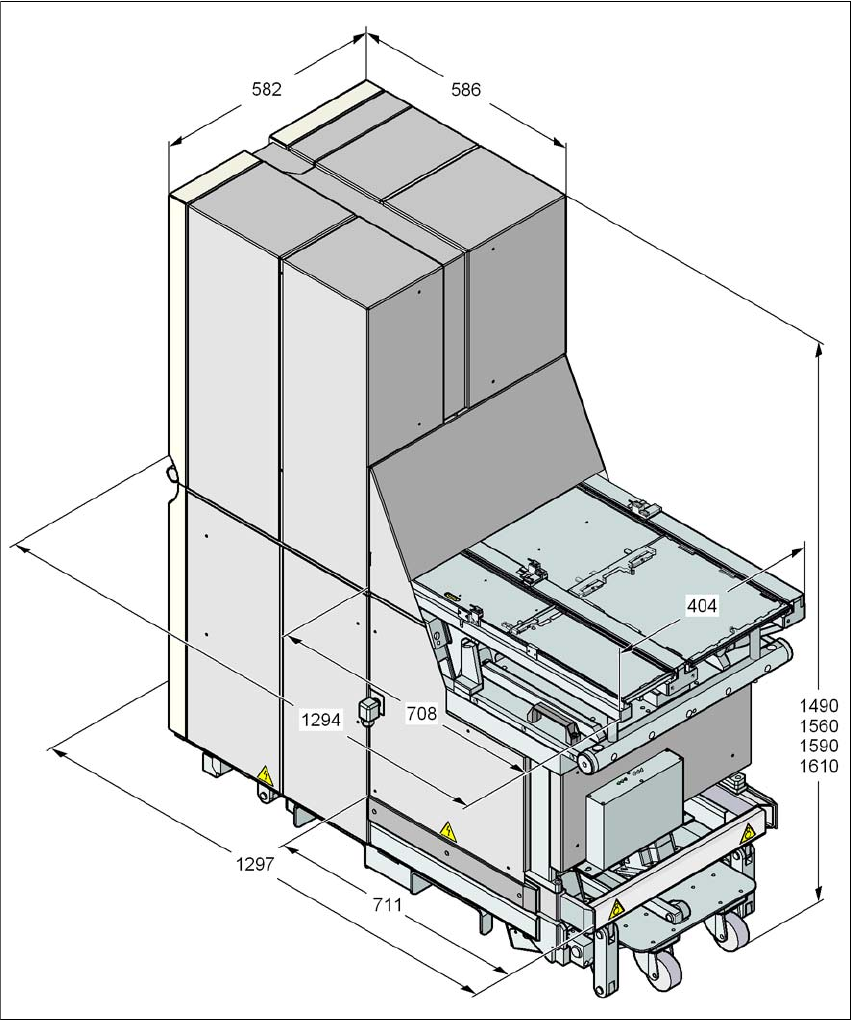

Obr. 6.4 - 1 Matrix Tray Changer – rozměry; všechny údaje v milimetrech
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.4 Matrix Tray Changer
353
6.4.4.2 Ovládací prvky
6
Obr. 6.4 - 2 Matrix Tray Changer – pohled zezadu
(1) Hlavní vypínač
(2) Tlačítko NOUZOVÉHO ZASTAVENÍ
(3) Věž 1 s kapacitou max. 30 držáků plochých zásobníků (až 60 zásobníků JEDEC)
(4) Věž 2 s kapacitou max. 40 držáků plochých zásobníků (až 40 zásobníků JEDEC)
(5) Místo nasazení kliky k nastavení výšky měniče Matrix Tray Changer
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.4 Matrix Tray Changer Od verze softwaru 710.0 Vydání 12/2016
354
6.4.5 Rozměry automatu SIPLACE X2 S / X3 S / X4 S s měničem MTC
6
Obr. 6.4 - 3 Rozměry automatu SIPLACE X2 S / X3 S / X4 S s měničem Matrix Tray Changer; v milimetrech
UPOZORNĚNÍ 6
Na stanovišti 2 lze místo vozíku na součástky zasunout měnič Matrix Tray Changer.
Manipulační poloměr R měniče MTC u automatu SIPLACE X2 S / X3 S / X4 S:
6
Manipulační poloměr R v poloze na stanovišti 2 750 mm
Vzdálenost L1: Od středu stroje k vnější hraně měniče
MTC
1938 mm
Vzdálenost L2: Střed stroje k stěně 2688 mm
