6.5 Měnič Waffle Pack (WPC5/WPC6)
6
6.5.1 Popis
Měnič Waffle Pack připravuje součástky do plochých zásobníků, aby při ukládání a automatických
změnách plochých zásobníků nedocházelo ke zbytečným zdržením. Díky programovatelnému
přímému přístupu až k 28 plochým zásobníkům se také rozšiřuje nabídka připravených součás-
tek.
Měnič Waffle Pack má integrovaný podvozek, takže jím lze snadno přejíždět na jiná stanoviště.
Dodává se s transportní výškou desek používanou v automatech a několika pohyby ho lze upravit
na transportní výšku desek 900, 930 a 950 mm. Na zbývajícím stanovišti musí být pevný stůl na
součástky.
UPOZORNĚNÍ
K dispozici od verze softwaru SR.707.1
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.5 Měnič Waffle Pack (WPC5/WPC6) Od verze softwaru 710.0 Vydání 12/2016
356
6.5.2 Přehled
Funkce a Technické údaje měniče WPC5 jsou z velké části stejné jako u měniče WPC6. Měnič
WPC6 má navíc modul pro nepřetržitý provoz.
Číslo výrobku 00119827-xx WPC5
Číslo výrobku 00119828-xx WPC6
6

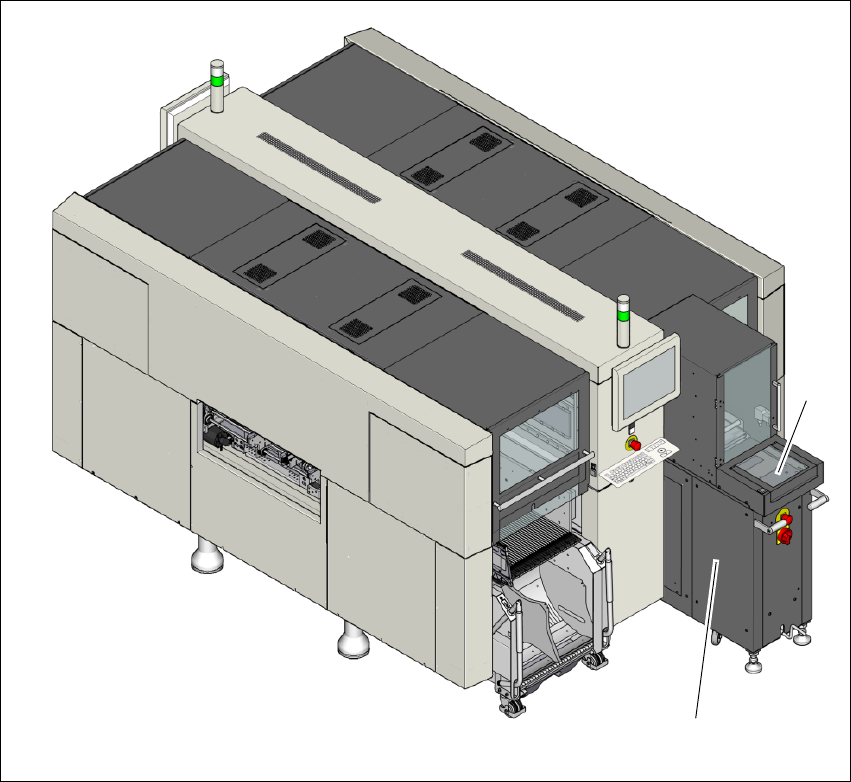

Obr. 6.5 - 1 Měnič WPC6 u stroje SIPLACE X2 S / X3 S / X4 S
(1) WPC6
(2) Modul pro nepřetržitý provoz
(1)
(2)
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.5 Měnič Waffle Pack (WPC5/WPC6)
357
6.5.3 Bezpečnostní pokyny
6
6
6.5.4 Pokyny k obsluze
6
6.5.4.1 Obsluha, údržba, opravy a servis
Podrobnou dokumentaci k obsluze, údržbě, opravám a servisu měniče Waffle Pack najdete v pří-
ručkách dodaných s měničem.
VÝSTRAHA
Nebezpečí úrazu!
Při spuštěném stroji hrozí u měniče Waffle Pack úraz.
Při spuštěném stroji nikdy nesahejte do mezery mezi měničem Waffle Pack a stoja-
nem automatu.
VÝSTRAHA
Předpoklad provozu: Zasunutí měniče Waffle Pack do automatu!
Je zásadně zakázáno používat měnič Waffle Pack, když není zasunutý v automatu.
Řídicí kabel měniče Waffle Pack zapojujte do zásuvky nebo ho odpojujte, jen když je
měnič Waffle Pack zasunutý do automatu.
Kabel elektrického napájení připojujte k externímu napájení nebo ho odpojujte, jen
když je měnič Waffle Pack zasunutý do automatu.
UPOZORNĚNÍ
Dodržujte pořadí zapínání
Když se u jednoho stroje používají dva měniče Waffle Pack, musí se dodržovat pořadí
zapínání. Jinak může docházet k chybám (např. CAN Switch Error).
Měnič Waffle Pack zapínejte vždy před automatem SIPLACE.
V případě chyby měnič Waffle Pack a automat SIPLACE vypněte a ve správném po-
řadí opět zapněte. Při tom dodržujte potřebné čekací doby.
