6.5.6 Manipulační poloměry měničů WPC5/WPC6
6

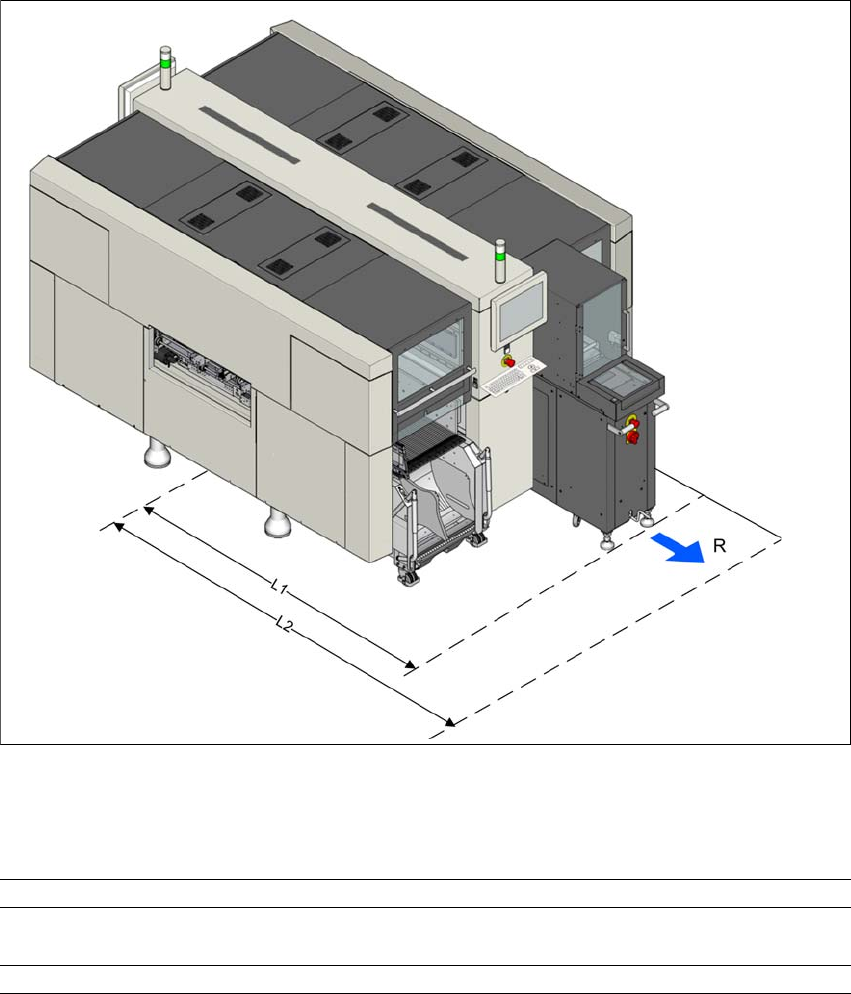

Obr. 6.5 - 2 Manipulační poloměr měniče WPC5/WPC6 u automatu SIPLACE řady X S
Manipulační poloměr R měniče WPC5/WPC6:
6
6.5.7 Pokyny k instalaci měničů WPC5/WPC6
Měniče WPC5/WPC6 lze zasunout na stanoviště 2.
Manipulační poloměr R 750 mm
Vzdálenost L1: Od středu stroje k vnější hraně měniče WPC (rukoje-
tím)
2100 mm
Vzdálenost L2: Střed stroje k stěně 2850 mm
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.5 Měnič Waffle Pack (WPC5/WPC6)
361
6.5.8 Rozměry s měniči WPC5/WPC6
6

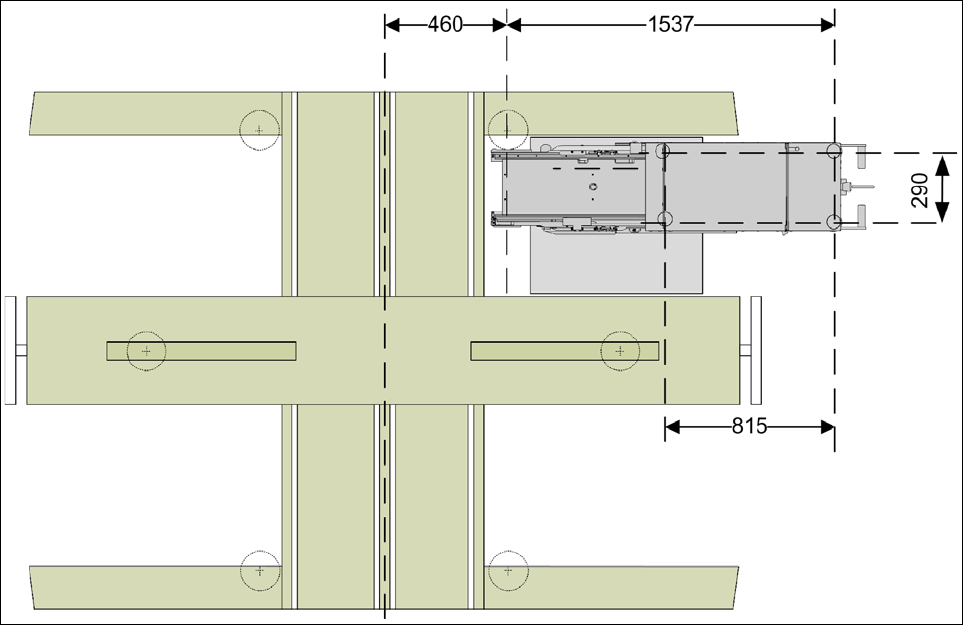

Obr. 6.5 - 3 Rozměry měniče WPC5/WPC6 u automatu SIPLACE řady X S
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.5 Měnič Waffle Pack (WPC5/WPC6) Od verze softwaru 710.0 Vydání 12/2016
362
6.5.9 Ovládací prvky
6
Obr. 6.5 - 4 WPC – ovládací prvky
(1) Tlačítko NOUZOVÉHO ZASTAVENÍ
(2) Hlavní vypínač
(3) Klika ke zvedání a spouštění podvozku
(4) Ochranné dveře
(5) Ukládací prostor na zásobníky
(6) Modul pro nepřetržitý provoz (jen u měniče WPC6)
(3)
(2)
(1)
(4)
(5)
