Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.6 SIPLACE JTF-S/JTF-M
365
6.6.2 Přehled
6

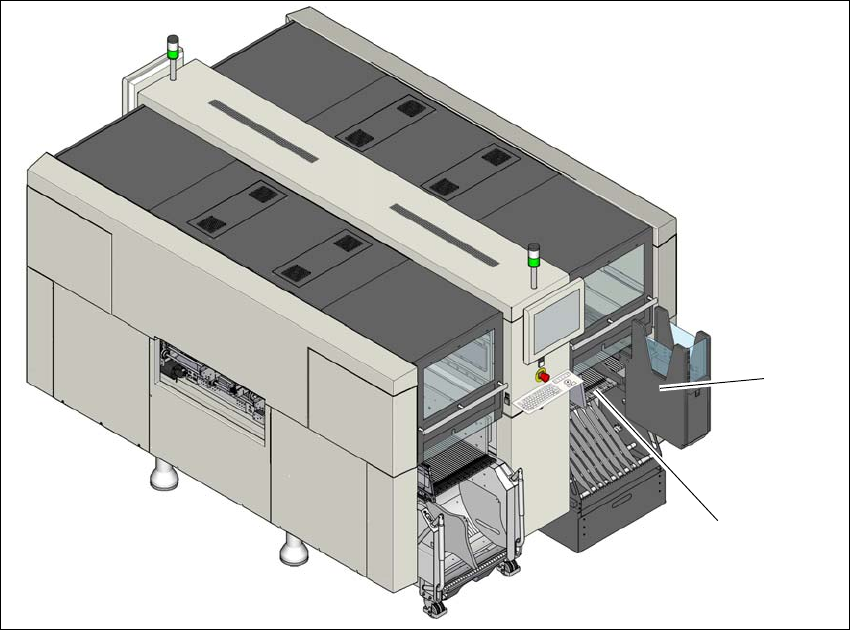

Obr. 6.6 - 1 Měnič SIPLACE JTF-S/JTF-M u automatu SIPLACE řady X S
(1) Měnič JTF-S/JTF-M
(2) Pevný stůl na součástky
(1)
(2)
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.6 SIPLACE JTF-S/JTF-M Od verze softwaru 710.0 Vydání 12/2016
366
6.6.3 Technické údaje
6
SIPLACE JTF-S SIPLACE JTF-M
Šířka
162 mm 177 mm
Výška
587 mm 587 mm
Specifikace plochého zásobníku
JEDEC
Norma JEDEC: 95-1 a IEC 60286-5
Kapacita
Tenký plochý zásobník 30 plochých zásobníků JEDEC 18 plochých zásobníků JEDEC
Silný plochý zásobník 20 plochých zásobníků JEDEC 14 plochých zásobníků JEDEC
Doba výměny plochých zásobníků
< 5 s (v závislosti na aplikaci) --
Zásuvný modul n po modulu n+1 -- 3,5 s
Zásuvný modul 1 po modulu 18 -- 10 sekund
Zásuvný modul 18 po modulu 1 -- 8,9 sekund
Kazeta
--
Rozměry -- asi 330 mm x 150 mm x 230 mm
Max. naložení -- 2,7 kg
(po 150 g při 18 zásuvných
modulech)
Pneumatický systém
4,1 až 5,5 bar 5,2 až 9 bar
Spotřeba stlačeného vzduchu
< 28,3 Nl/min. < 28,3 Nl/min.
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.7 Pevný stůl na součástky pro podavače Tray Feeder
367
6.7 Pevný stůl na součástky pro podavače Tray Feeder
Číslo výrobku 00519990-xx Pevný stůl na součástky pro podavače Tray Feeder
Tento stůl na součástky se pevně montuje na stanoviště a je potřeba k použití těchto podavačů:
– SIPLACE JTF-S
– SIPLACE JTF-M
Vejde se na něj jeden podavač JTF-S nebo jeden podavač JTF-M. Pevný stůl na součástky lze
namontovat na stanoviště 2 a/nebo stanoviště 3.
6
6
VÝSTRAHA
Volná stanoviště s maketami podávacích modulů
Volná stanoviště musí být obsazena maketami podávacích modulů.
UPOZORNĚNÍ
Další informace najdete v návodu k obsluze měničů JTF-S/JTF-M, německy + anglicky
[č. výrobku 00197446-xx].
