Provozní návod SIPLACE, ř ada X 6 Rozší ř ení stanic Od verze softwaru 710.0 Vydání 12/2016 6.8 Zasunovací stanice pro vozík na sou č ást ky SI PLACE ř ady X 369 Legenda k obr. 6.8 - 1 na stran ě 368 (1) Zasunovací stan …
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.8 Zasunovací stanice pro vozík na součástky SIPLACE řady X Od verze softwaru 710.0 Vydání 12/2016
368
6.8 Zasunovací stanice pro vozík na součástky SIPLACE
řady X
Číslo výrobku 00116933-xx Zasunovací stanice pro vozík na součástky SIPLACE řady X
6
6.8.1 Popis
Zasunovací stanice je doplněk pro přípravné místo. Tvoří spojovací prvek mezi přípravným mís-
tem a vozíkem na součástky SIPLACE řady X. Zasunovací stanice umožňuje externí vybavení vo-
zíku na součástky podávacími moduly, test funkce a kontrolu výstroje.
6
Obr. 6.8 - 1 Zasunovací stanice SIPLACE řady X
UPOZORNĚNÍ
Zasunovací stanici (Multi Docking Station), která umožňuje vybavení vozíky na součást-
ky se 30, 40 a 60 stopami, lze dodat na vyžádání.
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.8 Zasunovací stanice pro vozík na součástky SIPLACE řady X
369
Legenda k obr. 6.8 - 1 na straně 368
(1) Zasunovací stanice
(2) Vstupní zařízení vozíku na součástky řady X
(3) Plechový chránič s výstražným štítkem W204
(4) Kolejnice k vedení a zasunutí stolu na součástky
(5) Vodorovný upínač k aretaci vozíku na součástky
(6) EDIF (napájecí a datové rozhraní)
Hlavní funkce zasunovací stanice:
–Přívod energie do vozíku na součástky a podávacích modulů X,
–Přívod stlačeného vzduchu do vozíku na součástky a podávacích modulů X,
– zajištění infrastruktury pro komunikaci mezi počítačem přípravného místa a podávacími
moduly
Pomocí zasunovací stanice mohou pracovníci obsluhy provádět mimo výrobní prostředí testy
funkčnosti podávacích modulů X a kontrolovat vybavení. Dvě řady po čtyřech zasunovacích sta-
nicích jsou připojené přes sběrnici CAN počítače přípravného místa. Každá zasunovací stanice
má vlastní elektrickou a pneumatickou přípojku.
Vstupní zařízení vozíku na součástky (pol. 2 na obr. 6.8 - 1
na straně 368) u zasunovací stanice
lze upravit podle požadované transportní výšky desek. Pro přípravu se vozík na součástky zasu-
nuje do zasunovací stanice (pol. 1 na obr. 6.8 - 1
na straně 368). Vozík na součástky zajede vá-
lečkovými ložisky, která má na bocích, po kolejnicích vstupního zařízení k přípojce napájecího a
datového rozhraní. Při tom je stůl na součástky umístěn napájecími a datovými rozhraními podá-
vacích modulů do optimální polohy vůči napájecímu a datovému rozhraní (pol. 5 na obr. 6.8 - 1
na straně 368
) vstupního zařízení vozíku na součástky a oběma vodorovnými upínači je v této
poloze zafixován. Plechové chrániče (pol. 3 na obr. 6.8 - 1
na straně 368) zamezují přístup k vo-
dicím válcům vozíku na součástky při jeho zasunování do zasunovací stanice.
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.8 Zasunovací stanice pro vozík na součástky SIPLACE řady X Od verze softwaru 710.0 Vydání 12/2016
370
6

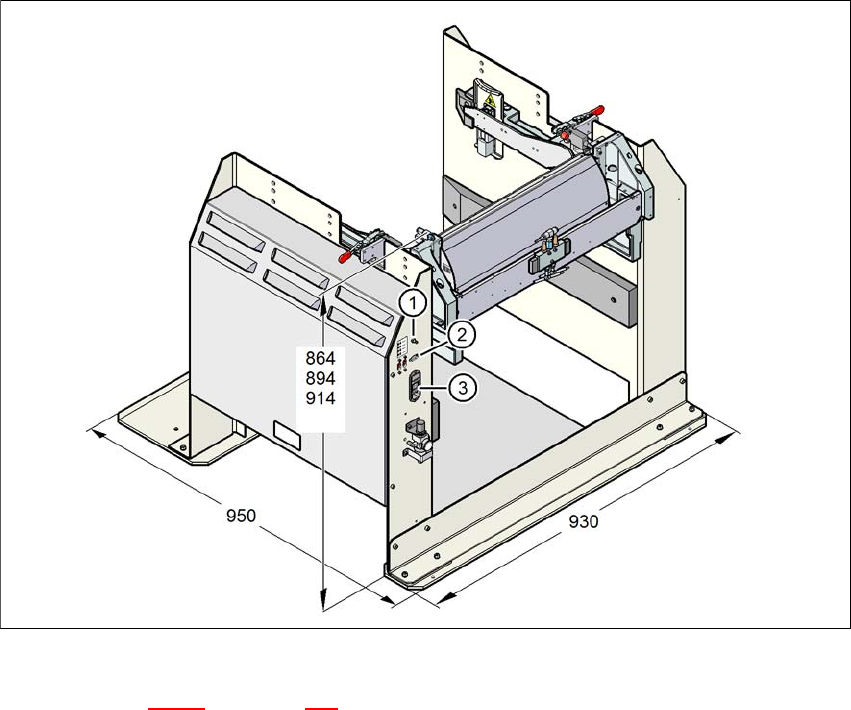

Obr. 6.8 - 2 Zasunovací stanice – rozměry v milimetrech, umístění přípojek
Legenda k obr. 6.8 - 2 na straně 370
(1) Přípojka stlačeného vzduchu
(2) Přípojka sběrnice CAN
(3) Přípojka elektrického napájení
