6 Rozší ř ení stanic Provozní návod SIPLACE, ř ada X 6.8 Zasunovací stanice pro vozík na sou č ástky SIPLACE ř ady X Od verze softwaru 710.0 Vydání 12/2016 374 Legenda k obr. 6.8 - 4 na stran ě 373 . (1) Tla č ítko s kon…
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.8 Zasunovací stanice pro vozík na součástky SIPLACE řady X
373
6.8.4 Ovládací a indikační prvky
6
Obr. 6.8 - 4 Zasunovací stanice – ovládací a indikační prvky
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.8 Zasunovací stanice pro vozík na součástky SIPLACE řady X Od verze softwaru 710.0 Vydání 12/2016
374
Legenda k obr. 6.8 - 4
na straně 373.
(1) Tlačítko s kontrolkou síťového napájení
(2) Tlačítko k zajištění a uvolnění všech podávacích modulů na vozíku na součástky
(3) Vodorovné upínače k zafixování stolu na součástky – páka v poloze „zavřeno“
(4) Etiketa se znázorněním spínačů S1 a S2 k nastavení adresy sběrnice CAN
(5) Spínače S1 a S2 k nastavení adresy sběrnice CAN
(6) Síťový spínač
(7) Otočný regulátor k nastavení provozního tlaku
(8) Tlakoměr ukazující provozní tlak
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.8 Zasunovací stanice pro vozík na součástky SIPLACE řady X
375
6.8.5 Úprava zasunovací stanice podle transportní výšky desek
Vstupní zařízení vozíku na součástky v zasunovací stanici lze několika pohyby upravit na trans-
portní výšku desek 900, 930 a 950 mm.
6

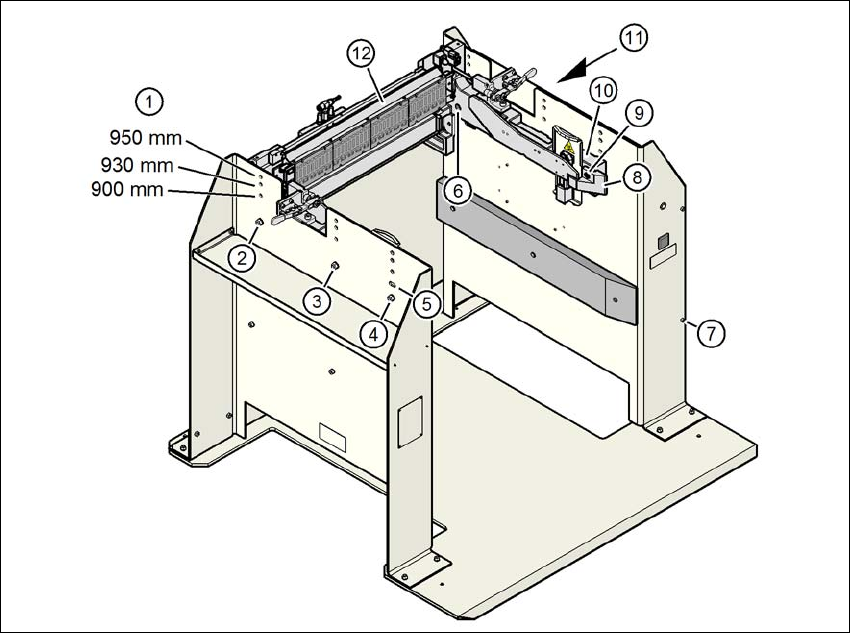

Obr. 6.8 - 5 Přizpůsobení vstupního zařízení vozíku na součástky podle transportní výšky desek
(1) Otvory pro transportní výšku desek
(2) Šestihranná matice M8 a příložka, po 2 kusech
(3) Šestihranná matice M8 a příložka, po 2 kusech
(4) Šestihranná matice M8 a příložka, po 2 kusech
(5) Podlouhlý otvor k nastavení výšky
(6) Šroub s vnitřním šestihranem M8x40, 6 kusů
(7) Šroub s vnitřním šestihranem M5x12, 4 kusy
(8) Vodítko
(9) Šroub s vnitřním šestihranem M8x18, 2 kusy
(10) Bok, vstupní zařízení vozíku na součástky
(11) Plášť zasunovací stanice
(12) Řídící jednotka podávacích modulů (FCU)
