Provozní návod SIPLACE, ř ada X 6 Rozší ř ení stanic Od verze softwaru 710.0 Vydání 12/2016 6.15 Volitelné provedení pro dlouhé desky (LBO) 391 6.15 V olitelné provedení pro dlouhé desky (LBO) Č íslo výrobku 519874- xx Ř…
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.14 Smart Pin Support Od verze softwaru 710.0 Vydání 12/2016
390
6

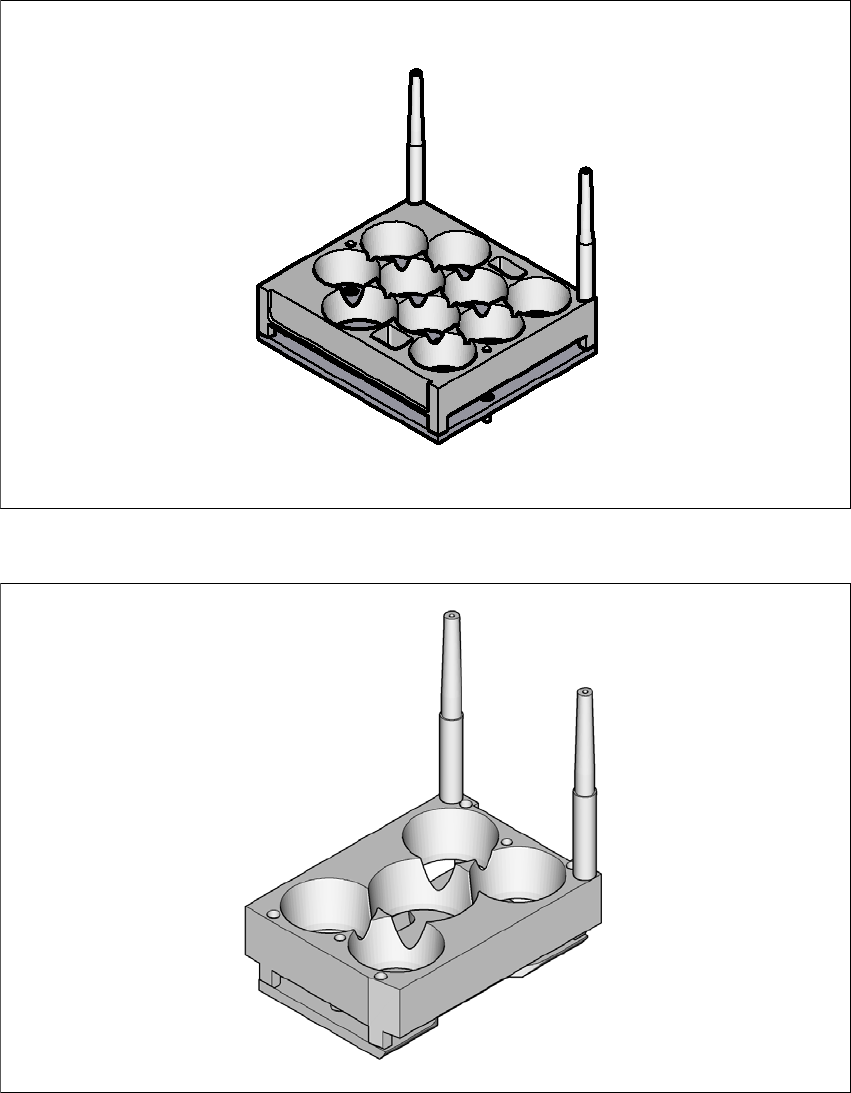

Obr. 6.14 - 3 Smart Pin Support - typ zásobníku
6
Obr. 6.14 - 4 Smart Pin Support – typ zásobníku W5
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.15 Volitelné provedení pro dlouhé desky (LBO)
391
6.15 Volitelné provedení pro dlouhé desky (LBO)
Číslo výrobku 519874-xx Řada X, licence LBO
Volitelné provedení „Dlouhé desky“ umožňuje osazovat desky přesahující specifikovanou délku.
6
UPOZORNĚNÍ
Fungování tohoto volitelného provedení závisí na geometrii desek.
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.16 Stanice pro detekci tvaru součástek Vision Teach Station Od verze softwaru 710.0 Vydání 12/2016
392
6.16 Stanice pro detekci tvaru součástek Vision Teach Sta-
tion
Číslo výrobku 00119788-xx Stanice pro detekci tvaru součástek Vision Teach Station
6

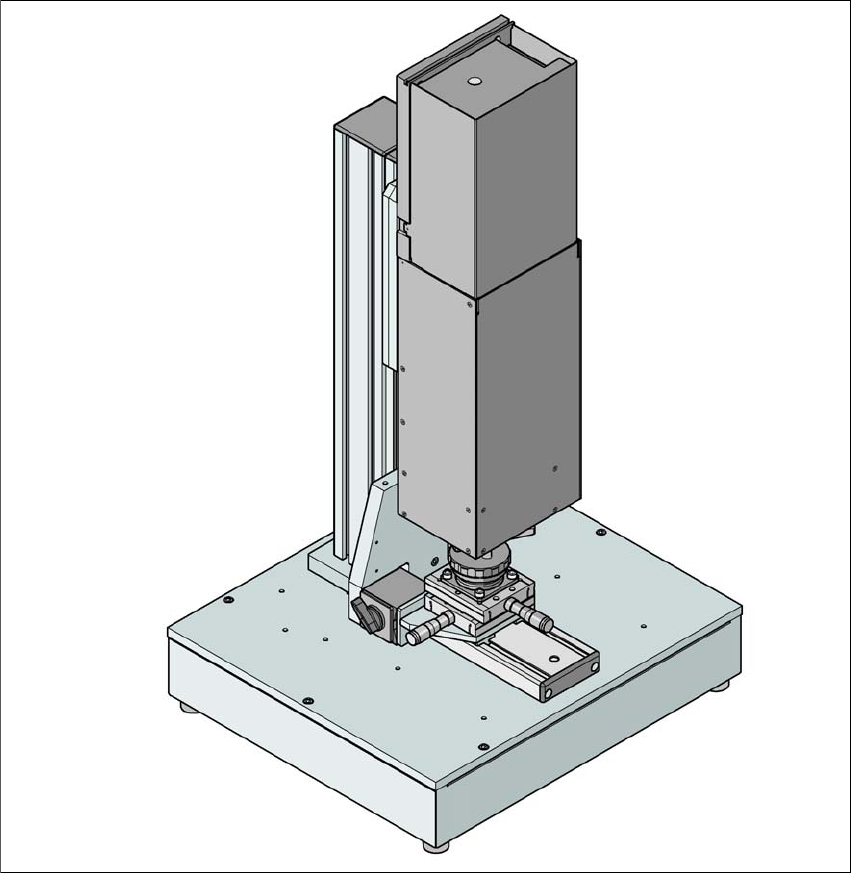

Obr. 6.16 - 1 Stanice pro detekci tvaru součástek Vision Teach Station s kamerou součástek, typ 33
