2 Bezp e č nost práce Provozní návod SIPLACE, ř ada X 2.2 Výstražné štítky Od verze softwaru 710.0 Vydání 12/2016 64 2.2.5 Výstražné štítky na sí ť ovém napájení 2 Pol. W206 na obr . 2.2 - 7 na stran ě 64 , č . výrobku 0…
Provozní návod SIPLACE, řada X 2 Bezpečnost práce
Od verze softwaru 710.0 Vydání 12/2016 2.2 Výstražné štítky
63
2.2.4.1 Výstražný štítek W205 na skluzu na odpadní pásy
2

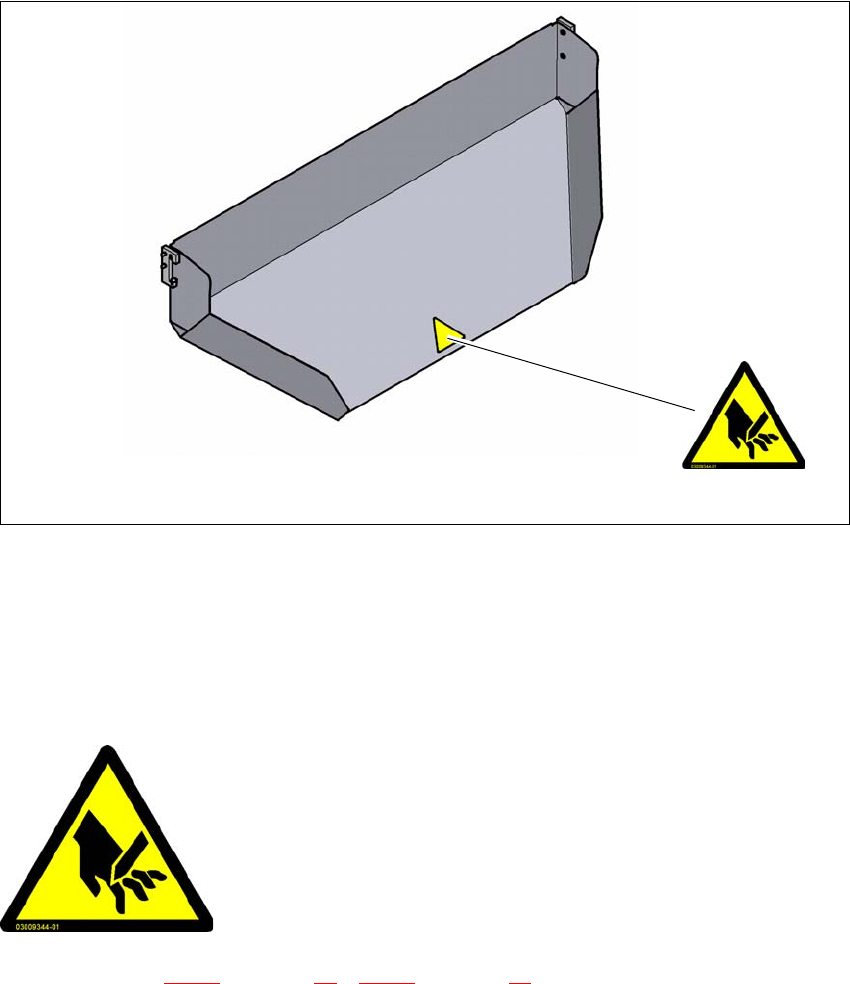

Obr. 2.2 - 6 Výstražný štítek W205 na skluzu na odpadní pásy
Pol. W205, č. výrobku 03009344-01
2.2.4.2 Výstražný štítek 205
Výstražné štítky na řezačce pásu a skluzu na odpadní pásy.
2
Pol. W205 na obr. 2.2 - 5 na straně 62 a 2.2 - 6 na straně 63, č. výrobku 03009344-01 (počet na
automat: 8)
W205
2
2
2
2
2
2
2
2
NEBEZPEČÍ POŘEZÁNÍ!
I při vypnutém stroji trvá nebezpečí pořezání
2 Bezpečnost práce Provozní návod SIPLACE, řada X
2.2 Výstražné štítky Od verze softwaru 710.0 Vydání 12/2016
64
2.2.5 Výstražné štítky na síťovém napájení
2
Pol. W206 na obr. 2.2 - 7 na straně 64, č. výrobku 03009345-01 (počet na automat: 2).
Pol. W206 na obr. 2.2 - 8
na straně 65, č. výrobku 03009345-01 (počet na automat: 2).

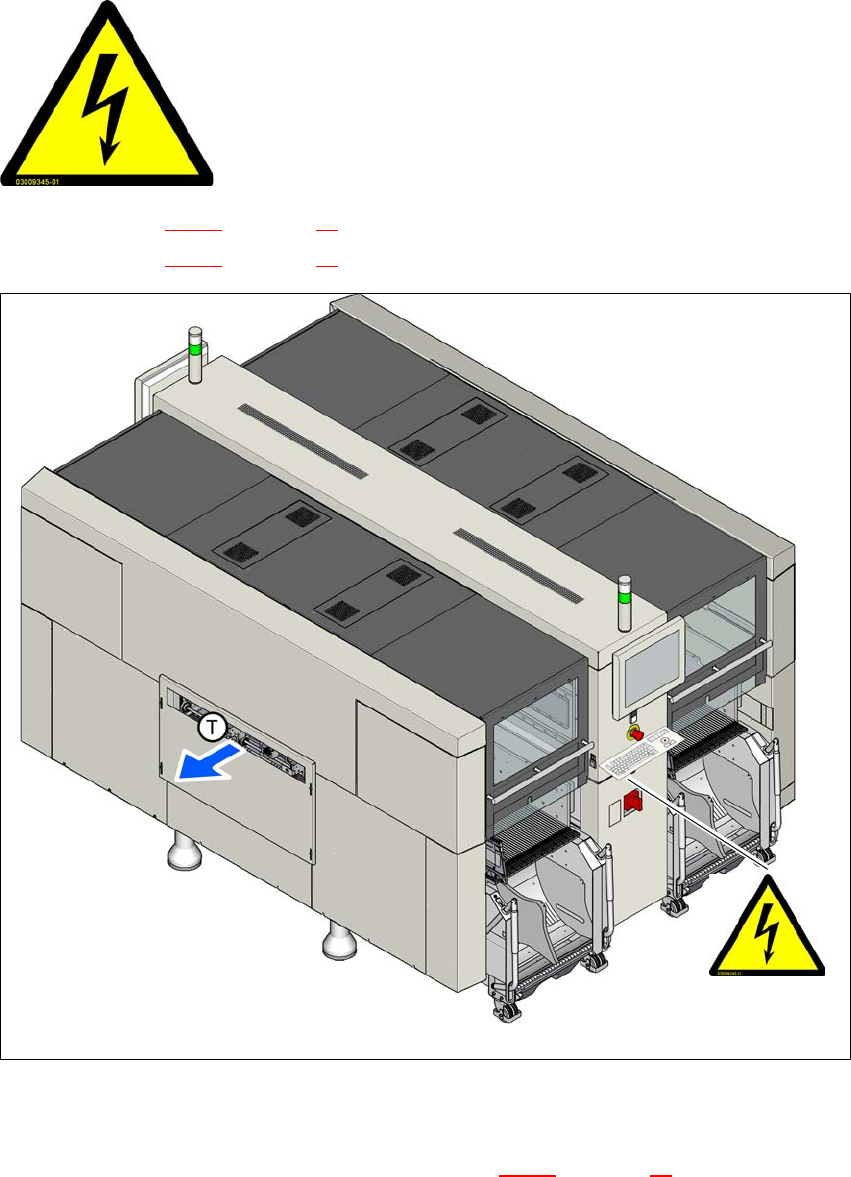

Obr. 2.2 - 7 Výstražný štítek W206, (příklad automatu SIPLACE X2 S / X3 S / X4 S)
Pol. W206, střední kryt elektrického napájení
Pol. W206, na elektrickém napájení, uvnitř (viz také obr. 2.2 - 8
na straně 65 )
NEBEZPEČNÁ NAPĚTÍ!
Označené díly jsou i při vypnutém hlavním spínači a při vytaženém
síťovém konektoru pod síťovým napětím.
Před servisními pracemi oddělit stroj od sítě
Oblast NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W206
Provozní návod SIPLACE, řada X 2 Bezpečnost práce
Od verze softwaru 710.0 Vydání 12/2016 2.2 Výstražné štítky
65
2.2.5.1 Výstražné štítky na síťovém napájení
2
Pol. W220 na obr. 2.2 - 8, strana 65, č. výrobku 03114591-01 (počet na automat: 6).

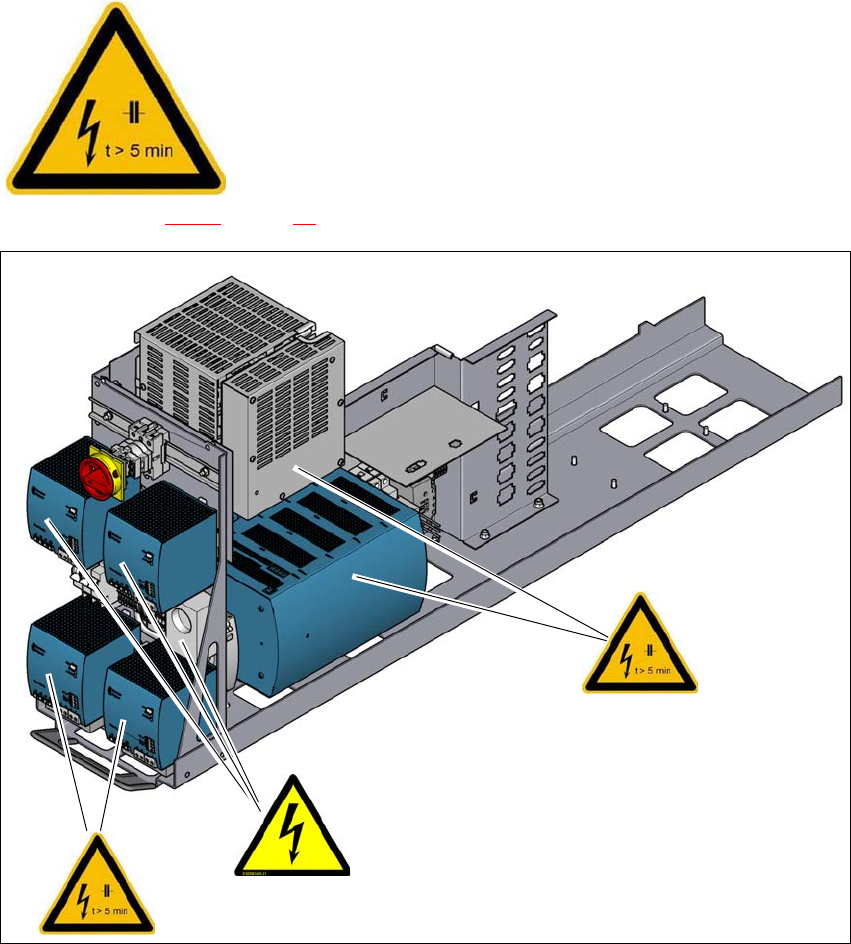

Obr. 2.2 - 8 Výstražný štítek W206, W220 na elektrickém napájení
– W220 na baterii kondenzátoru PCS417
– W220 na napájení proudem AC/DC měnič (160 V DC /300 V DC).
– W220 na krytu bezpečného zastavení (CSB)
– W206 na servisní zásuvce
2
2
SÍŤOVÉ NAPĚTÍ!
Vypnout hlavní vypínač, vytáhnout síťový konektor a počkat 5
minut, až se vybijí kondenzátory.
Oblast NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W220
W206
W220
