2 Bezpečnost práce Provozní návod SIPLACE, řada X
2.2 Výstražné štítky Od verze softwaru 710.0 Vydání 12/2016
70
2.2.8.1 Vysoké teploty na SIPLACE CCP
2
Pol. 1 na obr. 2.2 - 11, Strana 69 (počet na SIPLACE CPP: 1)
2.2.8.2 Laserová třída 2 na senzoru součástek
2
Pol. W Laserová třída 2 na obr. 2.2 - 11 na straně 69, č. výrobku 03134118-01 (počet na CPP: 1)
2
Vysoké teploty na SIPLACE CCPpři trvalém provozu
Nebezpečí popálení – vysoká teplota!
Na pohonu osy Z (lineární motor) mohou vzniknout při trvalém provozu a tep-
lotě prostředí nad 22°C vysoké povrchové teploty.
Pozor při dotýkání se těchto dílů.
2
2
2
LASEROVÉ ZÁŘENÍ
Laserová třída 2
Ve smyslu IEC 60825-1:2014
Nedívejte se do paprsku!
Provozní návod SIPLACE, řada X 2 Bezpečnost práce
Od verze softwaru 710.0 Vydání 12/2016 2.2 Výstražné štítky
71
2.2.9 Vysoké teploty na jednotce Head Control Unit (HCU)
Pol. 1 na obr. 2.2 - 12, informační štítek o vysoké teplotě, č. výrobku 03031926-01 (počet na au-
tomat: 4).
2

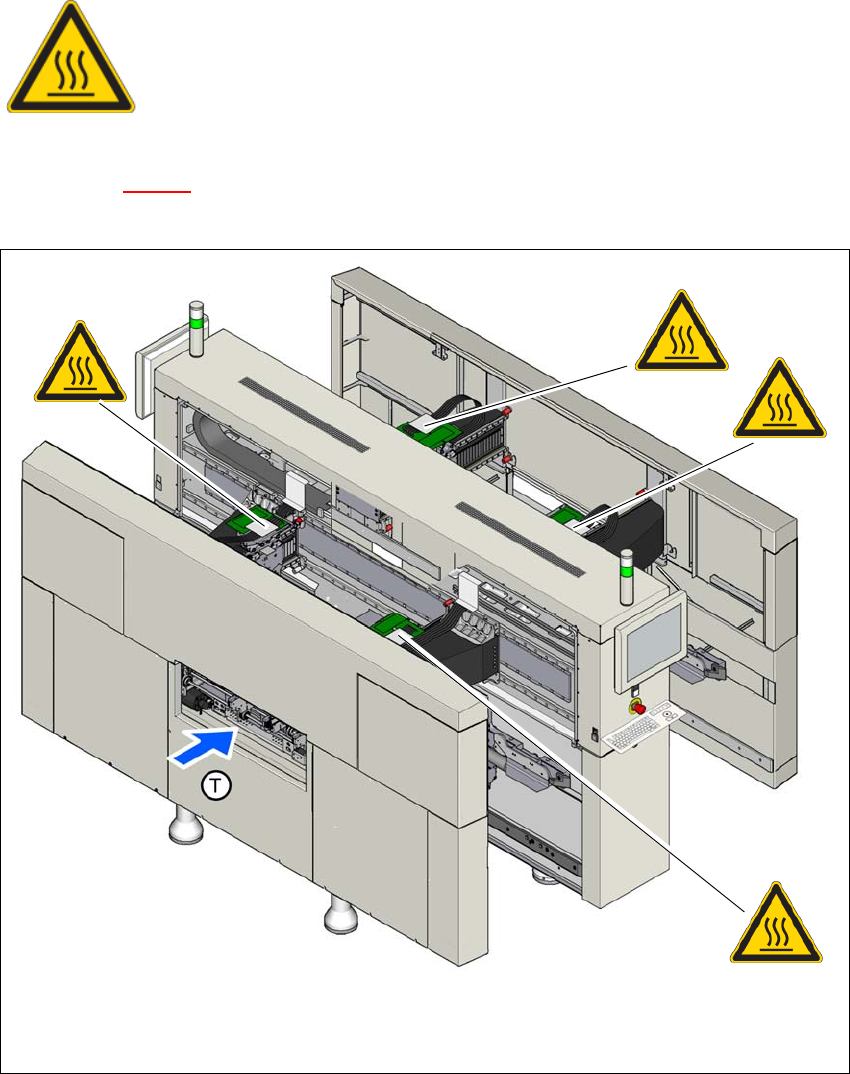

Obr. 2.2 - 12 Informační štítek o vysoké teplotě u jednotky Head Control Unit (HCU) (příklad automatu SIPLACE X4i
S)
2
NEBEZPEČÍ POPÁLENÍ – VYSOKÁ TEPLOTA!
Kryt jednotky Head Control Unit (HCU) se může během trvalého provozu
velmi zahřívat. Dotýkejte se jednotky Head Control Unit (HCU) opatrně.
(1)
(1)
(1)
(1)
2 Bezpečnost práce Provozní návod SIPLACE, řada X
2.2 Výstražné štítky Od verze softwaru 710.0 Vydání 12/2016
72
2.2.10 Informační štítek "Kolize hlavy" na kameře IC hlavy TwinStar
Informační štítek „Kolize hlavy“ na obr. 2.2 - 13, č. výrobku 03015392-02
(počet na automat: maximálně 2)
2

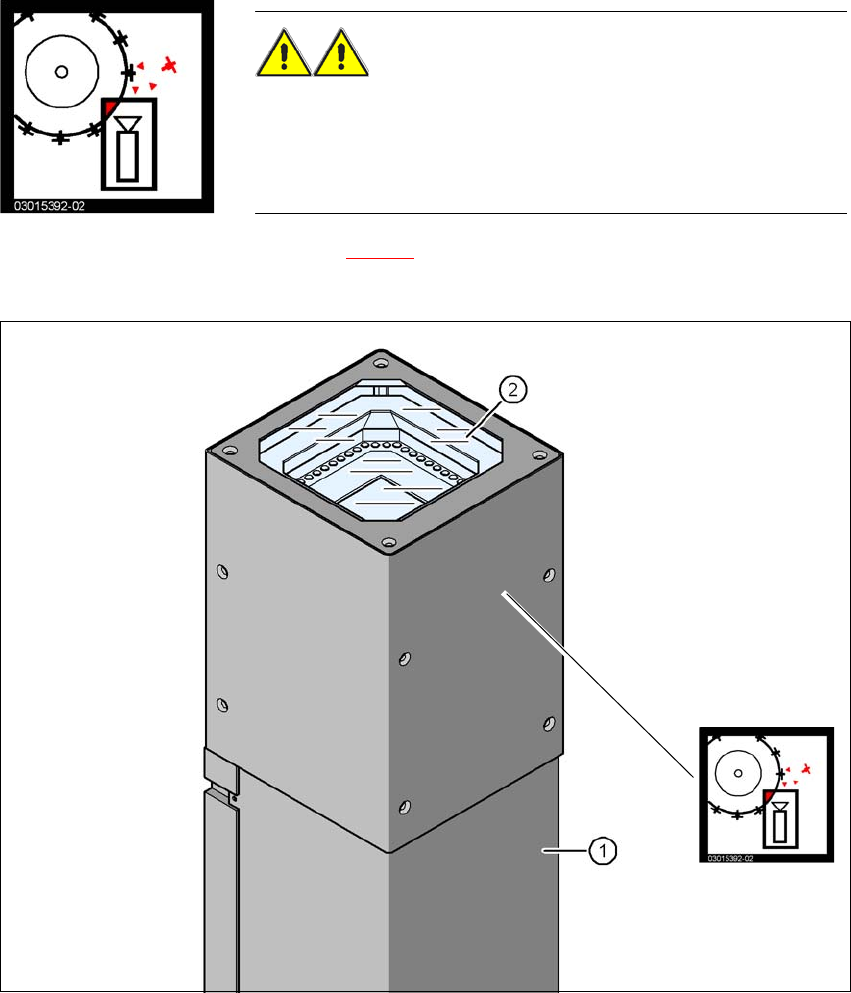

Obr. 2.2 - 13 Informační štítek "Kolize hlavy" na kameře IC hlavy TwinStar
(1) Těleso kamery
(2) Skleněná deska
(3) Informační štítek "Kolize hlavy" na kameře IC hlavy TwinStar
VÝSTRAHA – NEBEZPEČÍ KOLIZE HLAVY 2
Při výměně osazovací hlavy TwinStar za hlavu SpeedStar koliduje
hlava SpeedStar s tělesy kamer.
Demontujte stacionární kamery součástek typu 33, 55 x 45 a typu
25, 16 x 16, používané pro hlavu TwinStar.
(3)
