2 Bezp e č nost práce Provozní návod SIPLACE, ř ada X 2.5 Bez pe č nostní pokyny k provozu autom atu Od verze softwaru 710.0 Vydání 12/2016 84 2.5.10 Bezpe č nostní pokyny pro kamery sou č ástek hlavy T winSt ar p ř i vý…
Provozní návod SIPLACE, řada X 2 Bezpečnost práce
Od verze softwaru 710.0 Vydání 12/2016 2.5 Bezpečnostní pokyny k provozu automatu
83
2.5.9 Bezpečnostní pokyny pro manuální posunutí osy Z na hlavě TwinStar
2
2

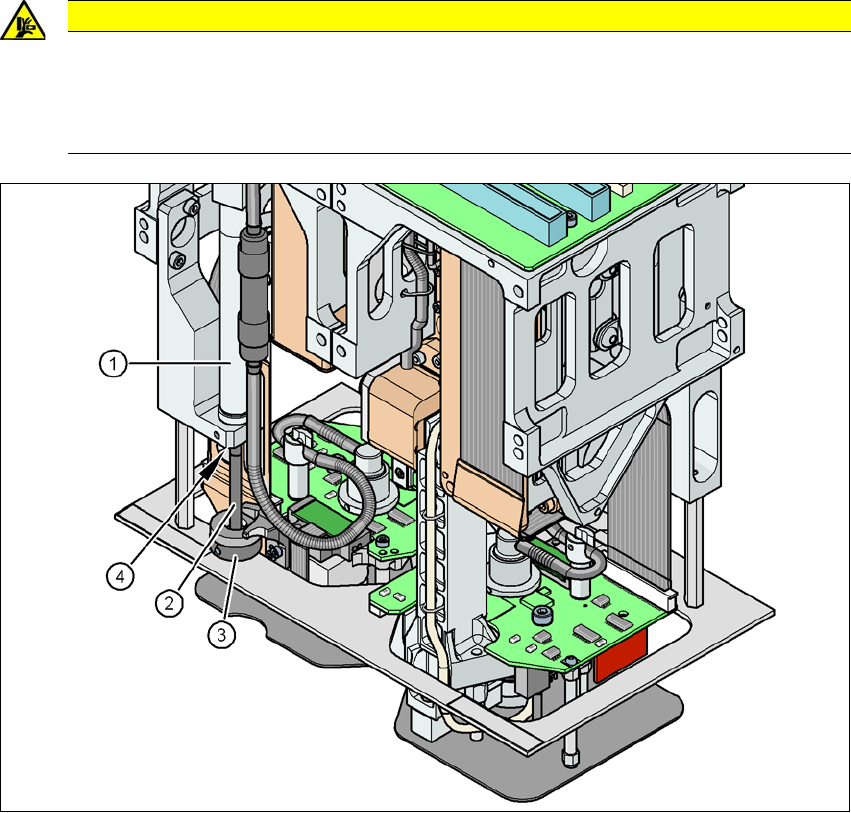

Obr. 2.5 - 4 Nebezpečí zmáčknutí vratnou jednotkou na hlavě TwinStar
(1) Vratná jednotka, pneumatický válec
(2) Pístnice
(3) Nárazník vratné jednotky
(4) Možnost pohmoždění prstů
POZOR
Nebezpečí pohmoždění u hlav TwinStar vlivem pružení válce!
Velká pružicí síla válce může při rychlém vrácení nárazníku vést k úrazu prstů. To platí i
pro vnitřní oblast hlavy TwinStar, když se vrací pístnice do své výchozí polohy.
V žádném případě neposouvejte osu Z dolů ručně za nárazník vratné jednotky.
2 Bezpečnost práce Provozní návod SIPLACE, řada X
2.5 Bezpečnostní pokyny k provozu automatu Od verze softwaru 710.0 Vydání 12/2016
84
2.5.10 Bezpečnostní pokyny pro kamery součástek hlavy TwinStar při výměně osa-
zovací hlavy
2
2.5.11 Bezpečnostní pokyny k zasunování a vysunování vozíku na součástky
2
2
2
2
2.5.12 Bezpečnostní pokyny k vyprazdňování nádoby na odpadní pásy
Nádoby na odpadní pásy musí být k vyprazdňování vytaženy z vozíku na součástky. Při tom hrozí
přiskřípnutí prstů. Aby k tomu nedošlo, dodržujte bezpečnostní pokyny uvedené v části 5.8.2
na
straně 280
.
VÝSTRAHA
Nebezpečí kolize!
Při výměně osazovací hlavy TwinStar za hlavu SpeedStar koliduje hlava SpeedStar s tě-
lesy kamer.
Demontujte stacionární kamery součástek typu 33, 55 x 45 a typu 25, 16 x 16, pou-
žívané pro hlavu TwinStar.
VÝSTRAHA
Provozujte jen s vozíky na součástky!
Osazovací automat se smí provozovat, jen když jsou na všech stanovištích vozíky na
součástky a jsou zasunuté.
Volná stanoviště obsaďte maketami podávacích modulů způsobem popsaným v
části 2.6.6
na straně 98.
VÝSTRAHA
Nebezpečí pohmoždění!
Při zasunování a vysunování vozíku na součástky hrozí pohmoždění.
Vozík na součástky zasunujte a vysunujte vždy sami.
POZOR
Nebezpečí zlomení rukojetí!
Při přepravě vozíku na součástky hrozí zlomení rukojetí.
Při přepravě nezvedejte vozík na součástky za rukojeti.
POZOR
Nebezpečí úrazu končetin!
Při zasunování a vysunování vozíků na součástky hrozí úraz končetin.
Při zasunování a vysunování dávejte pozor, aby žádná část těla nebyla v oblasti po-
suvu vozíku na součástky.
Provozní návod SIPLACE, řada X 2 Bezpečnost práce
Od verze softwaru 710.0 Vydání 12/2016 2.6 Bezpečnostní zařízení
85
2.6 Bezpečnostní zařízení
2.6.1 Ochranné kryty
Prostor pojezdu portálů je zakrytý čtyřmi pohyblivými ochrannými kryty. Ochranné kryty a kryty
slouží jako separační ochranné zařízení a zamezují přístup do vnitřního prostoru automatu.
2
2

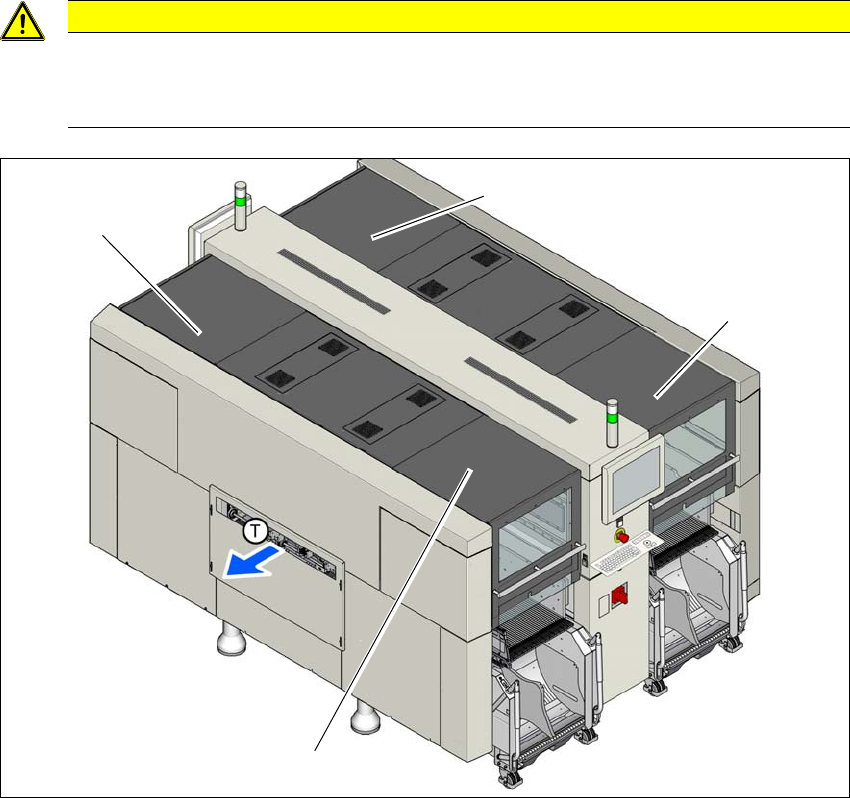

Obr. 2.6 - 1 Ochranné kryty (příklad automatu SIPLACE X2 S / X3 S / X4 S)
(1) Ochranný kryt, stanoviště 1
(2) Ochranný kryt, stanoviště 2
(3) Ochranný kryt, stanoviště 3
(4) Ochranný kryt, stanoviště 4
POZOR
Nebezpečí poškození!
Ochranné a jiné kryty mohou být poškozeny nadměrným zatížením.
Nevstupujte a nestoupejte na ochranné ani jiné kryty.
(4)
(1)
(3)
(2)
