2 Bezpečnost práce Provozní návod SIPLACE, řada X
2.6 Bezpečnostní zařízení Od verze softwaru 710.0 Vydání 12/2016
86
Způsob fungování 2
Pokud se jeden z ochranných krytů otevře směrem nahoru, dojde okamžitě k přerušení elektric-
kého napájení portálových os. Portálové osy se zastaví. Na obrazovce se objeví hlášení "Kryty
uzavřít".
Ochranné kryty zavřete a stiskněte tlačítko Start (poz. 1 na obr. 2.6 - 2), aby pokračovalo osa-
zování.
2

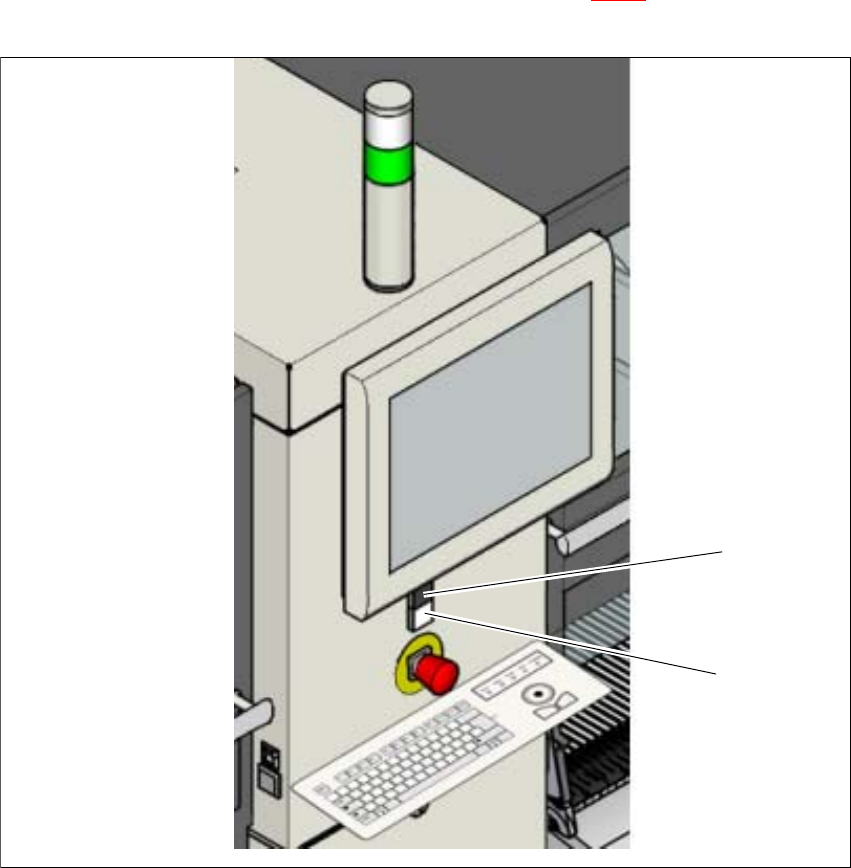

Obr. 2.6 - 2 Umístění tlačítka Start (zeleného) na automatu (příklad automatu SIPLACE X2 S / X3 S / X4 S)
(1) Tlačítko Stop (černé) na automatu
(2) Tlačítko Start (zelené) na automatu
(2)
(1)
Provozní návod SIPLACE, řada X 2 Bezpečnost práce
Od verze softwaru 710.0 Vydání 12/2016 2.6 Bezpečnostní zařízení
87
2.6.2 Chránič proti zásahu na transportu desek
Chránič proti zásahu na transportu desek zamezuje sahání do spuštěného stroje, když není na-
montovaný nástavec vstupního/výstupního pásu.
Pokud není na vstupním a/nebo výstupním pásu namontovaný nástavec, je nutné místo něho na-
montovat chránič proti zásahu. To znamená, že musí být po jednom chrániči proti zásahu namon-
továno na vstupním pásu prvního stroje v lince a na výstupním pásu posledního stroje v lince.
Pokud se stroj SIPLACE řady X provozuje mimo linku a bez nástavce vstupního/výstupního pásu,
je nutné namontovat na jeho vstupní a výstupní pás chránič proti zásahu.
2

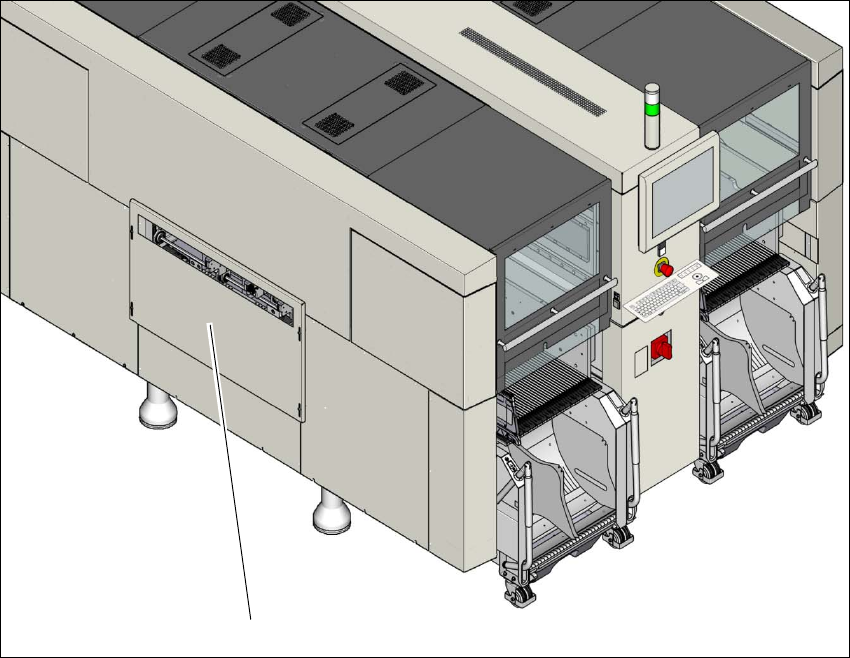

Obr. 2.6 - 3 Chránič proti zásahu na osazovacím automatu SIPLACE X4 S
(1) Chránič proti zásahu
(1)
2 Bezpečnost práce Provozní návod SIPLACE, řada X
2.6 Bezpečnostní zařízení Od verze softwaru 710.0 Vydání 12/2016
88
2
2

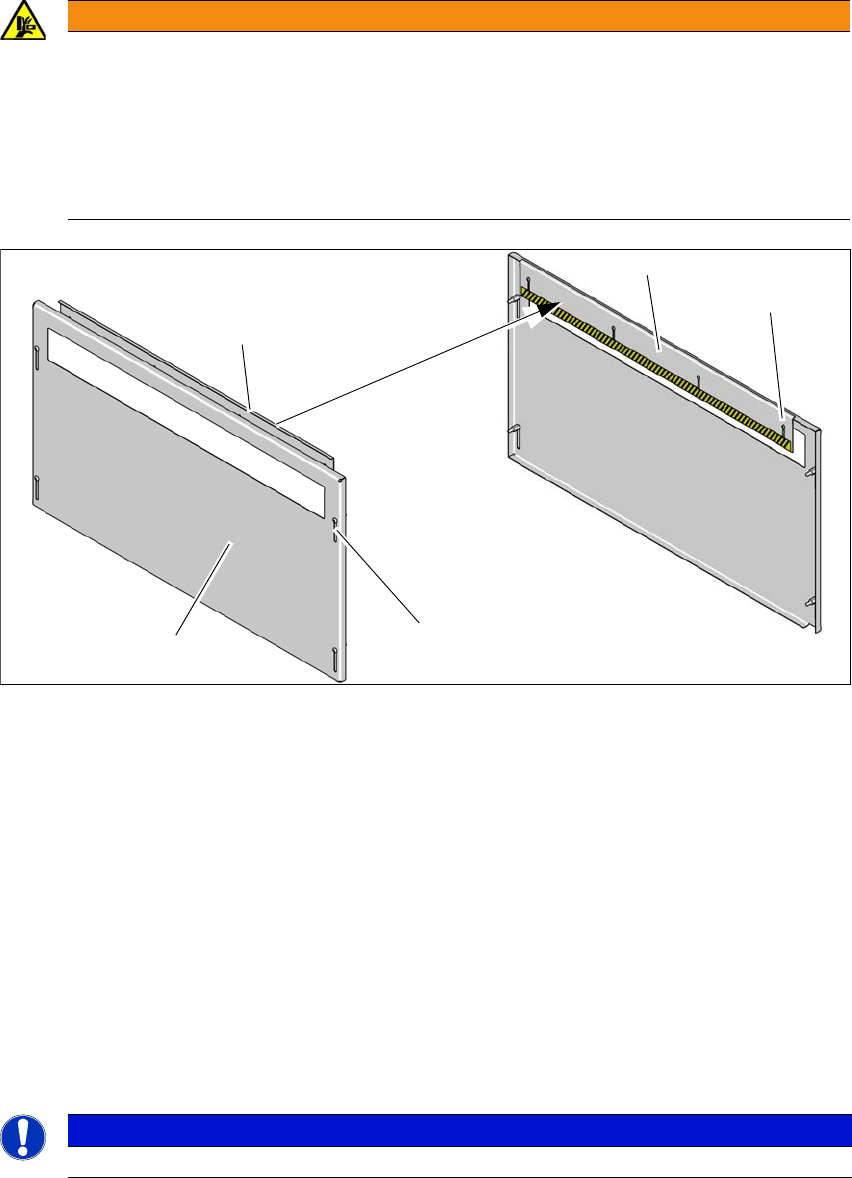

Obr. 2.6 - 4 Chránič proti zásahu – vnitřní a vnější
(1) Chránič proti zásahu – pohled zvenku
(2) Chránič proti zásahu – pohled zevnitř
(3) Podlouhlé otvory k nastavení výšky chrániče proti zásahu – zvenku
(4) Podlouhlé otvory k nastavení výšky chrániče proti zásahu – zevnitř
Namontujte chránič proti zásahu (1) na vstupní a výstupní pás.
Pomocí podlouhlých otvorů (3) nastavte takovou výšku vnějšího plechu, aby při konkrétním
výrobku nešlo zdola sáhnout do prostoru transportu desek.
Pomocí podlouhlých otvorů (4) nastavte takovou výšku vnitřního plechu, aby při konkrétním
výrobku nešlo shora sáhnout do prostoru transportu desek.
Výšku je nutné nastavit tak, aby bezpečně prošla deska se součástkami.
2
VÝSTRAHA
Nebezpečí pohmoždění!
Pokud není použit chránič proti zásahu, může při sáhnutí do prostoru transportu desek
dojít k úrazům paží a rukou.
Stroje SIPLACE řady X S bez nástavce vstupního/výstupního pásu provozujte jen s
namontovaným chráničem proti zásahu na vstupním a výstupním pásu.
Provozovatel musí zajistit, aby byly chrániče proti zásahu namontované.
UPOZORNĚNÍ
Respektujte maximální výšku desky s nejvyšší součástkou.
(1)
(2)
(2)
(3)
(4)
