2.6.3 Spínače a tlačítka na automatu
2.6.3.1 Umístění spínačů a tlačítek na automatu
2

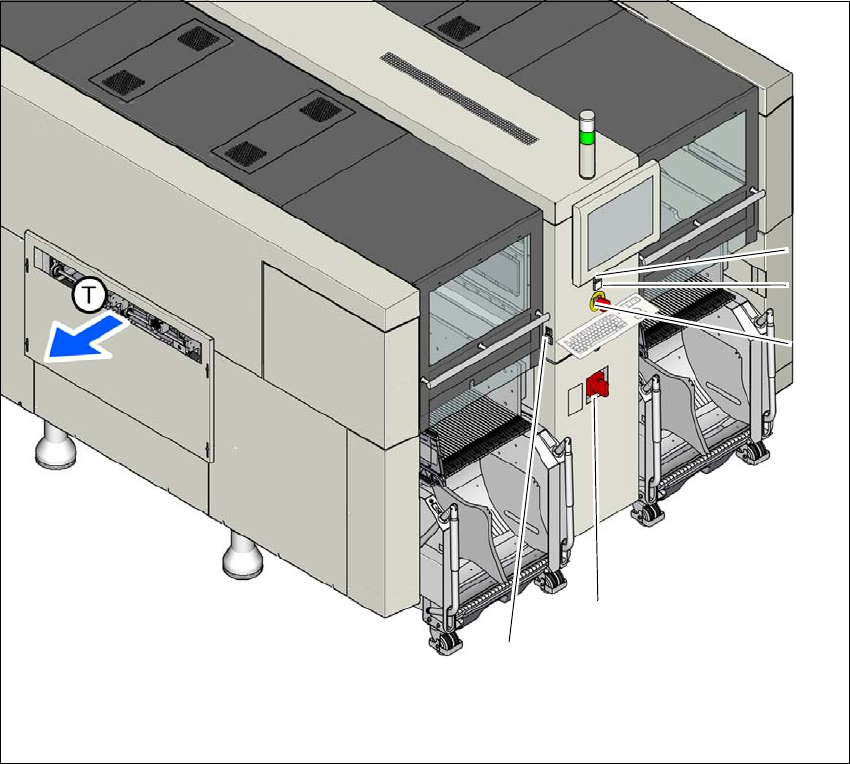

Obr. 2.6 - 5 Umístění spínačů a tlačítek – strana výstupu desek (příklad automatu SIPLACE X2 S / X3 S / X4 S)
(1) Stop tlačítko (černé)
(2) Tlačítko Start (zelené)
(3) Tlačítko NOUZOVÉHO ZASTAVENÍ
(4) Hlavní vypínač
(5) Tlačítko k zasunutí a vysunutí vozíku na součástky na příslušném stanovišti
(T) Směr transportu desky
(3)
(1)
(4)
(2)
(5)
2 Bezpečnost práce Provozní návod SIPLACE, řada X
2.6 Bezpečnostní zařízení Od verze softwaru 710.0 Vydání 12/2016
90
2

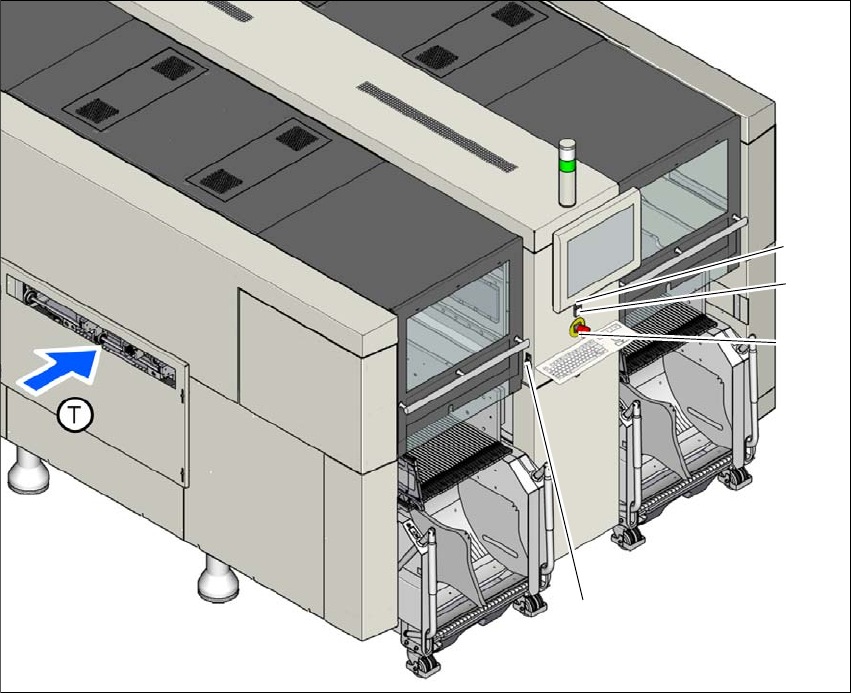

Obr. 2.6 - 6 Umístění spínačů a tlačítek – strana vstupu desek (příklad automatu SIPLACE X2 S / X3 S / X4 S)
(1) Stop tlačítko (černé)
(2) Tlačítko Start (zelené)
(3) Tlačítko NOUZOVÉHO ZASTAVENÍ
(4) Tlačítko k zasunutí a vysunutí vozíku na součástky na příslušném stanovišti
(T) Směr transportu desky
(3)
(1)
(4)
(2)
Provozní návod SIPLACE, řada X 2 Bezpečnost práce
Od verze softwaru 710.0 Vydání 12/2016 2.6 Bezpečnostní zařízení
91
2.6.3.2 Umístění ochranných spínačů na automatu
2

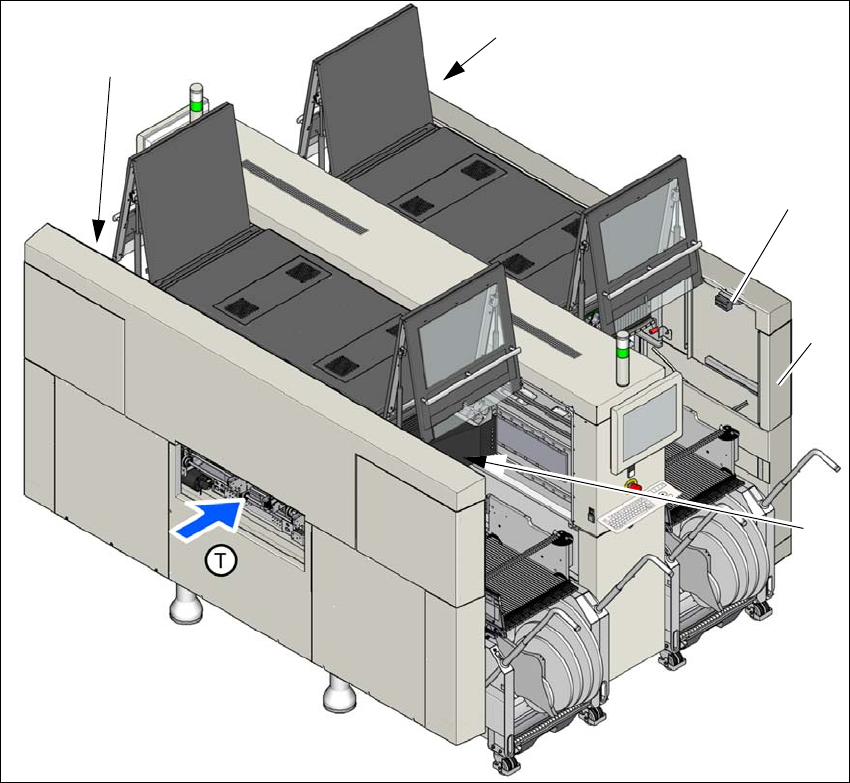

Obr. 2.6 - 7 Umístění ochranných spínačů na automatu (příklad automatu SIPLACE X4i S)
(1) Spínač ochranného krytu, stanoviště 1
(2) Spínač ochranného krytu, stanoviště 2
(3) Spínač ochranného krytu, stanoviště 3
(4) Spínač ochranného krytu, stanoviště 4
(5) Příklad servisní klapky se spínačem ochranného krytu na stanovišti 2 (volitelně na všech sta-
novištích)
(T) Směr transportu desky
(2)
(3)
(1)
(4)
(5)
