3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4 3.7 LP-Transportsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 108 in das jeweilige Bearbeitungsband transportiert wurde. Die Leit erplatten werden na…
Betriebsanleitung SIPLACE D4 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.7 LP-Transportsystem
107
3

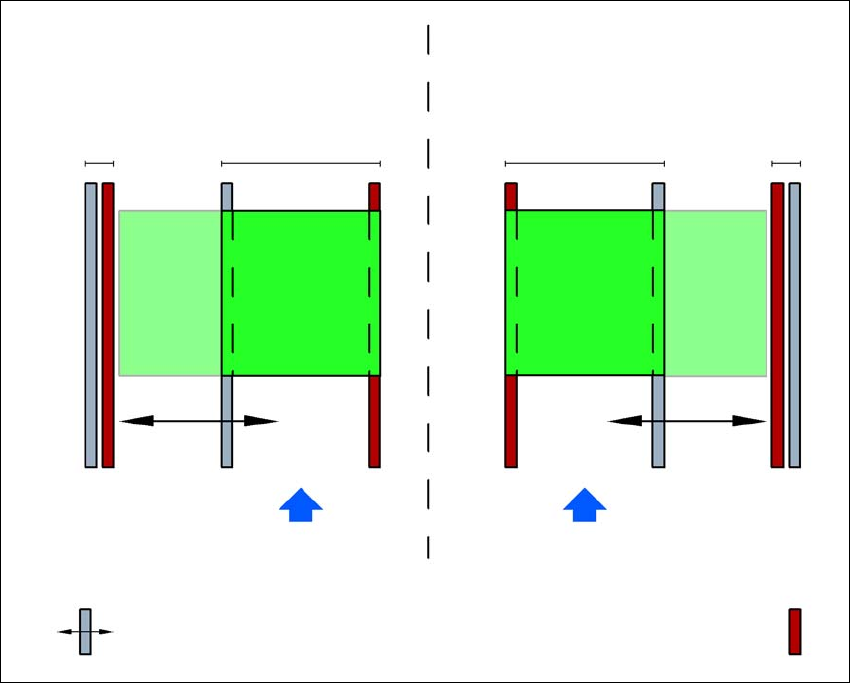

Abb. 3.7 - 3 Flexibler Doppeltransport im Modus "Einfachtransport"
3.7.3.5 Transportarten
Der flexible Doppeltransport lässt sich in zwei Modi betreiben:
– Transportart synchron
– Transportart asynchron
3.7.3.6 Transportart asynchron
Beschreibung 3
Im asynchronen Betrieb wird immer eine Leiterplatte in einer Transportspur bestückt, während
eine andere in der zweiten Transportspur in die Bestückposition gefahren wird. Damit wird die
volle Transportzeit eingespart, was speziell bei Leiterplatten mit geringer Taktzeit zu einer erheb-
lichen Leistungssteigerung führt.
Ist die Maschine mit Auftragsdaten (Nutzen, Rüstung) versorgt, werden zu jedem Zeitpunkt des
Bestückbetriebs die auf den Eingabebändern anstehenden Leiterplatten in das jeweilige Bearbei-
tungsband transportiert (bei freiem Bearbeitungsband). Der Bestückablauf startet, sobald eine LP
Doppeltransport mit verbreiterter Transportspur 2
(feste Transportwange links)
Transportspur 2
deaktiviert
Transportspur 1 Transportspur 2 Transportspur 1
deaktiviert
LP-Transportrichtung LP-Transportrichtung
Feste Transportwange
Doppeltransport mit verbreiterter Transportspur 1
(feste Transportwange rechts)
Bewegliche Transportwange
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4
3.7 LP-Transportsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
108
in das jeweilige Bearbeitungsband transportiert wurde. Die Leiterplatten werden nacheinander
bestückt.
Wird der Bestückablauf unterbrochen, so wird die Transportschnittstelle gesperrt und die Leiter-
platten, die zu diesem Zeitpunkt in den Bearbeitungsbändern liegen, werden fertigbestückt.
Die Transportschnittstelle wird für beide Transportspuren gleichzeitig gesperrt bzw. freigegeben.
3

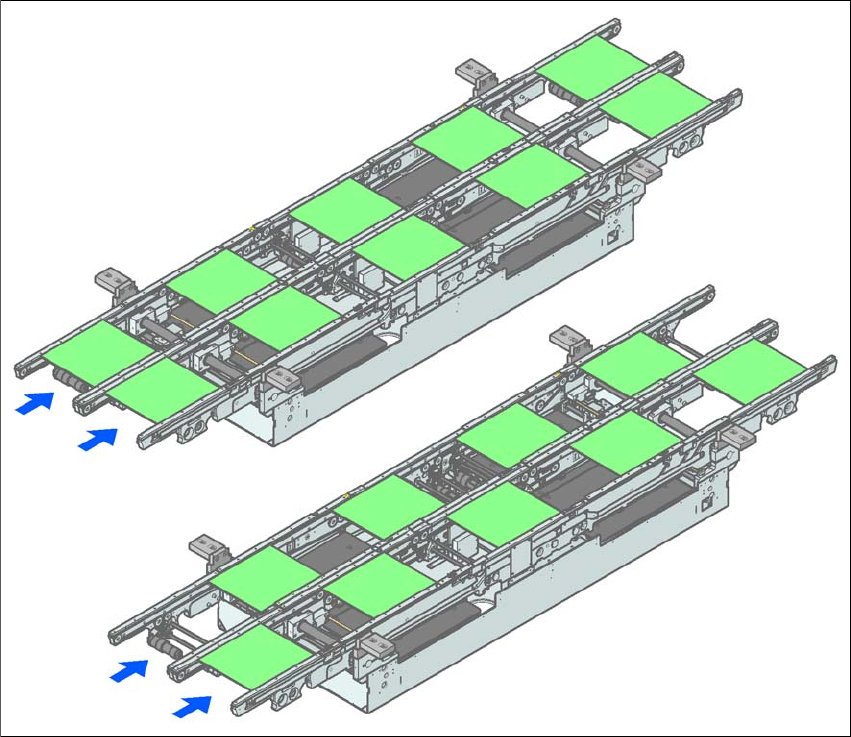

Abb. 3.7 - 4 Transportarten
3.7.3.7 Transportart synchron
Beschreibung 3
Im synchronen Betrieb werden zwei Leiterplatten gleicher Größe gleichzeitig in die Bestückposi-
tion gebracht. Sie müssen als gemeinsamer Nutzen bearbeitet werden.
Damit wird die Bearbeitung von Ober- und Unterseite einer Leiterplatte in einer Linie ermöglicht.
Die Zeit, die für den Leiterplattentransport anfällt, reduziert sich, da immer zwei Leiterplatten
gleichzeitig transportiert werden. Zudem wird eine bessere Auslastung der Pipettenkonfiguration
erzielt.
Transportart synchron
Transportart asynchron
Betriebsanleitung SIPLACE D4 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.7 LP-Transportsystem
109
Leiterplatten auf den Transportspuren 1 und 2 werden synchron (d.h. die Transportbänder sind
unabhängig voneinander, werden aber synchron angesteuert) auf den Transportstrecken bewegt.
Der Bestückinhalt für Transportspur 1 und 2 muss über zwei Einzelschaltungen in einem Nutzen
organisiert werden. (Siehe Betriebsanleitung SIPLACE Pro).
Ist nur eine Transportspur (bzw. Mittenband) beim Start des Bestückablaufs belegt, wird die Ein-
zelschaltung dieser Transportstrecke als "nicht zu bestücken" identifiziert.
Einschränkungen 3
Beim synchronen Betrieb des LP-Doppeltransports wird die Option "LP-Datenweitergabe"
(Whispering Down The Line) deaktiviert. Der LP-Barcode-Betrieb wird in diesem Modus nicht un-
terstützt. Die Option "Globaler Inkpunkt" ist nicht zugelassen.
3.7.4 Steuerung und Breitenverstellung
3.7.4.1 Steuerung des LP-Transportsystems mit dem Einzelfunktionenmenü
Informationen zur Steuerung des LP-Transportsystems und zum Einzelfunktionenmenü finden
Sie in der Online-Hilfe.
3.7.4.2 Automatische Breitenverstellung
Die Transportbänder werden nach Erhalt des Kommandos nacheinander auf die Sollbreite einge-
stellt. Dabei sind unterschiedliche Breiten möglich.
3
Detaillierte Informationen zur Umstellung der Transportspurbreite entnehmen Sie bitte der Online-
Hilfe.
