3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4 3.10 BE-Wagen Ab Softwareversion SR.605.xx Ausgabe 0 7/2008 DE 138 3.10.4 Gurtcont ainer Der Gurtcontainer ka nn Spulen mit einem Durchm esser von bis zu 19&q…
Betriebsanleitung SIPLACE D4 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 BE-Wagen
137
HINWEIS ZUR BETRIEBSSICHERHEIT 3
Zum Betrieb des Automaten müssen alle BE-Wagen am Automaten angedockt sein. Der Auto-
mat bleibt sonst im NOT-HALT-Zustand. Der Bestückprozess ist unterbrochen.
Die Kommunikationseinheit (Pos. 5 in Abb. 3.10 - 3
, Seite 136) versorgt die Zuführmodule mit den
notwendigen Spannungen und Steuersignalen.
Der Gurtrollencontainer (Pos. 4 in Abb. 3.10 - 3
, Seite 136) nimmt Gurtrollen bis zu einer Größe
von 19" (483 mm) auf. An der Unterseite des Fahrgestells ist der ausziehbare Gurtabfallbehälter
(Pos. 4 in Abb. 3.10 - 3
, Seite 136). Die geschnittenen Gurtabfälle gelangen über eine Rutsche in
den Abfallbehälter, der regelmäßig entleert werden muss.
3.10.3 Technische Daten
3
3
Länge
Länge mit hochgeklapptem Griff
Breite
711 mm
871 mm
475 mm
Höhe der Tischplattenunterkante bei
830 mm LP-Transporthöhe
900 mm LP-Transporthöhe
930 mm LP-Transporthöhe
950 mm LP-Transporthöhe
680 mm
750 mm
780 mm
800 mm
LP-Transporthöhe 830 mm ± 15 mm (Standard)
900 mm ± 15 mm (Option)
930 mm ± 15 mm (Option)
950 mm ± 15 mm (Option SMEMA)
Gewicht
ohne Zuführmodule
mit Zuführmodulen auf allen Stellplätzen
75 kg
130 kg
Spulendurchmesser
Standard
maximal
bis 432 mm (17")
483 mm (19")
Stellplätze für Zuführmodule max. 12
Wechselzeit weniger als 1 Minute
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4
3.10 BE-Wagen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
138
3.10.4 Gurtcontainer
Der Gurtcontainer kann Spulen mit einem Durchmesser von bis zu 19" aufnehmen. Verwenden
Sie Steckachsen, wenn Sie Spulen ab 15" Durchmesser verarbeiten. Das Einsetzen der Trenn-
bleche ist in Abschnitt 5.5.4
Seite 206 beschrieben.
HINWEIS 3
Für optimalen Betrieb empfehlen wir den Einsatz von Steckachsen ab einem Durchmesser
von 15".
3

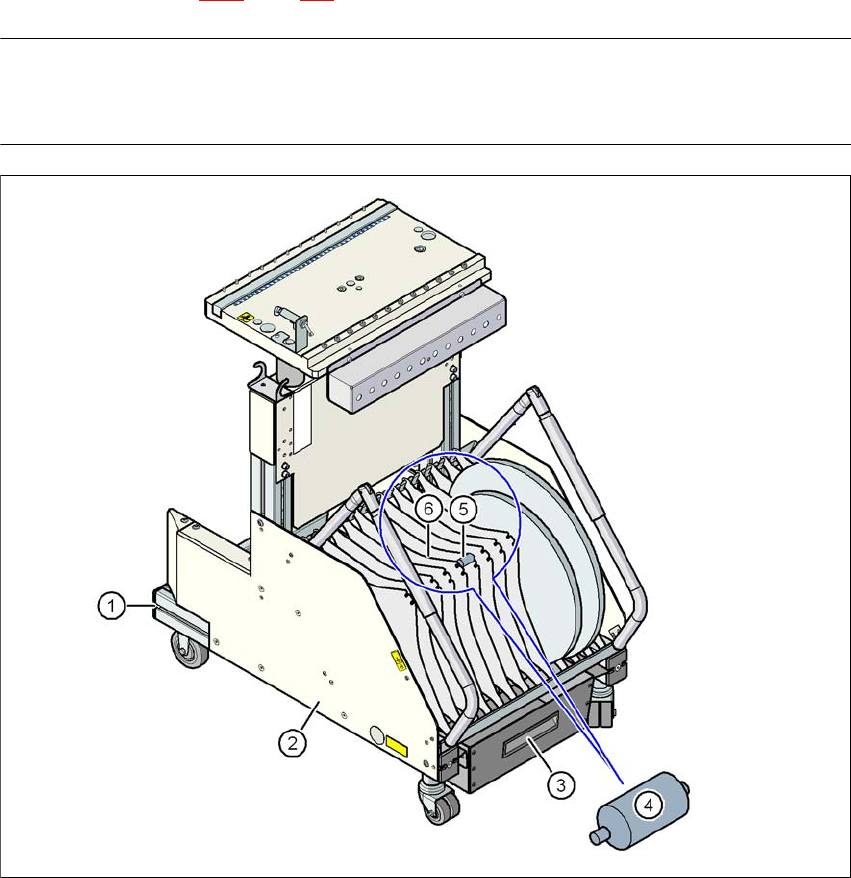

Abb. 3.10 - 4 BE-Wagen mit Gurtcontainer
(1) BE-Wagen
(2) Gurtcontainer
(3) Gurtabfallbehälter
(4) Steckachse (vergrößert)
(5) Position der Steckachsen
(6) Trennblech
Betriebsanleitung SIPLACE D4 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 BE-Wagen
139
3.10.4.1 Gurtrollendurchmesser in Abhängigkeit von der LP-Transporthöhe
3
3.10.5 Externe Spannungsversorgung für den BE-Wagen
Artikel-Nr. 00119029-xx Externe Spannungsversorgung, BE-Wagen
Artikel-Nr. 00119030-xx Verlängerungskabel Stromversorgung
Um die Zeitspanne für einen Rüstungswechsel möglichst gering zu halten, lassen sich die BE-
Wagen an einem externen Rüstplatz vorrüsten. Zur Vorbereitung auf den Betriebseinsatz können
dort die Zuführmodulfunktionen und -Einstellungen überprüft werden. Dazu bieten wir eine exter-
ne Stromversorgung an. Über ein Verbindungskabel wird der BE-Wagen mit der erforderlichen
Betriebsspannung und mit Druckluft versorgt.
3.10.5.1 Technische Daten
Zum Lieferumfang gehören ein Netzkabel nach europäischer Norm, ein Netzkabel nach US-Norm
und ein Verbindungskabel zwischen Spannungsversorgung und BE-Wagen.
3.10.6 Druckluftversorgung für Bulkcase-Zuführmodule
Artikel-Nr. 00119028-xx Bulkcase Luftverteiler
Bulkcase-Zuführmodule benötigen für den Betrieb Druckluft. Als Option wird deshalb eine Druck-
luftversorgung für Bulkcase-Zuführmodule angeboten.
Die Montage ist einfach. Der Druckluftverteiler (Pos. 1 in Abb. 3.10 - 5
) wird mit zwei Schrauben
(Pos. 2 in Abb. 3.10 - 5
) am BE-Tisch (Pos. 3 in Abb. 3.10 - 5) befestigt. Danach wird der Druck-
Option – Mit Halterung für 3. Gurtrolle
LP-Transporthöhe des
BE-Wagens
Gurtrollendurchmesser Gurtrollendurchmesser
830 mm 17" 15"
900 mm 19" 17"
930 mm 19" 17"
950 mm 19" 19"
Netzspannung 230 V~ ± 5 %
120 V~ ± 5 %
Druckluftanschluss max. 1,0 MPa (10 bar)
Ausgangsdruck mit Druckregler einstellbar
