Betriebsanleitung SIPLACE D4 3 Technische Daten des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 BE-Wag en 139 3.10.4.1 Gurtrollendurchmesser in Abhängigkeit von de r LP-T ransporthöhe 3 3.10.5 Externe …
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4
3.10 BE-Wagen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
138
3.10.4 Gurtcontainer
Der Gurtcontainer kann Spulen mit einem Durchmesser von bis zu 19" aufnehmen. Verwenden
Sie Steckachsen, wenn Sie Spulen ab 15" Durchmesser verarbeiten. Das Einsetzen der Trenn-
bleche ist in Abschnitt 5.5.4
Seite 206 beschrieben.
HINWEIS 3
Für optimalen Betrieb empfehlen wir den Einsatz von Steckachsen ab einem Durchmesser
von 15".
3
Abb. 3.10 - 4 BE-Wagen mit Gurtcontainer
(1) BE-Wagen
(2) Gurtcontainer
(3) Gurtabfallbehälter
(4) Steckachse (vergrößert)
(5) Position der Steckachsen
(6) Trennblech
Betriebsanleitung SIPLACE D4 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 BE-Wagen
139
3.10.4.1 Gurtrollendurchmesser in Abhängigkeit von der LP-Transporthöhe
3
3.10.5 Externe Spannungsversorgung für den BE-Wagen
Artikel-Nr. 00119029-xx Externe Spannungsversorgung, BE-Wagen
Artikel-Nr. 00119030-xx Verlängerungskabel Stromversorgung
Um die Zeitspanne für einen Rüstungswechsel möglichst gering zu halten, lassen sich die BE-
Wagen an einem externen Rüstplatz vorrüsten. Zur Vorbereitung auf den Betriebseinsatz können
dort die Zuführmodulfunktionen und -Einstellungen überprüft werden. Dazu bieten wir eine exter-
ne Stromversorgung an. Über ein Verbindungskabel wird der BE-Wagen mit der erforderlichen
Betriebsspannung und mit Druckluft versorgt.
3.10.5.1 Technische Daten
Zum Lieferumfang gehören ein Netzkabel nach europäischer Norm, ein Netzkabel nach US-Norm
und ein Verbindungskabel zwischen Spannungsversorgung und BE-Wagen.
3.10.6 Druckluftversorgung für Bulkcase-Zuführmodule
Artikel-Nr. 00119028-xx Bulkcase Luftverteiler
Bulkcase-Zuführmodule benötigen für den Betrieb Druckluft. Als Option wird deshalb eine Druck-
luftversorgung für Bulkcase-Zuführmodule angeboten.
Die Montage ist einfach. Der Druckluftverteiler (Pos. 1 in Abb. 3.10 - 5
) wird mit zwei Schrauben
(Pos. 2 in Abb. 3.10 - 5
) am BE-Tisch (Pos. 3 in Abb. 3.10 - 5) befestigt. Danach wird der Druck-
Option – Mit Halterung für 3. Gurtrolle
LP-Transporthöhe des
BE-Wagens
Gurtrollendurchmesser Gurtrollendurchmesser
830 mm 17" 15"
900 mm 19" 17"
930 mm 19" 17"
950 mm 19" 19"
Netzspannung 230 V~ ± 5 %
120 V~ ± 5 %
Druckluftanschluss max. 1,0 MPa (10 bar)
Ausgangsdruck mit Druckregler einstellbar
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4
3.10 BE-Wagen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
140
luftverteiler an die Druckluftversorgung des BE-Wagens angeschlossen. An der Rückseite des
Druckluftverteilers sind Halteklammern (Pos. 4 in Abb. 3.10 - 5
). Sie fixieren die Bulkcase-Zuführ-
module auf dem BE-Tisch und sorgen so für eine einwandfreie Druckluftversorgung.
3

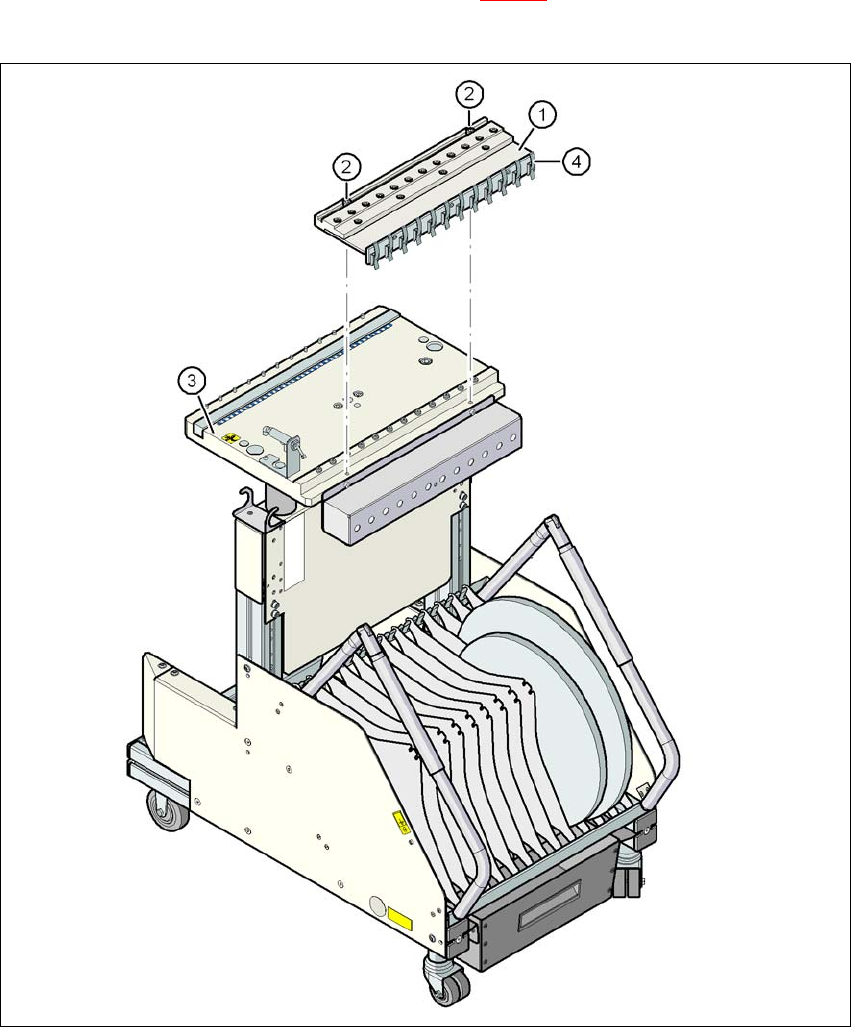

Abb. 3.10 - 5 Druckluftversorgung für Bulkcase-Zuführmodule
(1) Druckluftverteiler
(2) Schraube DIN 912, M8x20, 2 Stück
(3) BE-Tisch
(4) Halteklammern
