4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4 4.1 Transport- und Anlieferungskonfigura tion Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 150 4.1.3 Den Automaten in der T r ansportkiste transportieren 4.…
Betriebsanleitung SIPLACE D4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.1 Transport- und Anlieferungskonfiguration
149

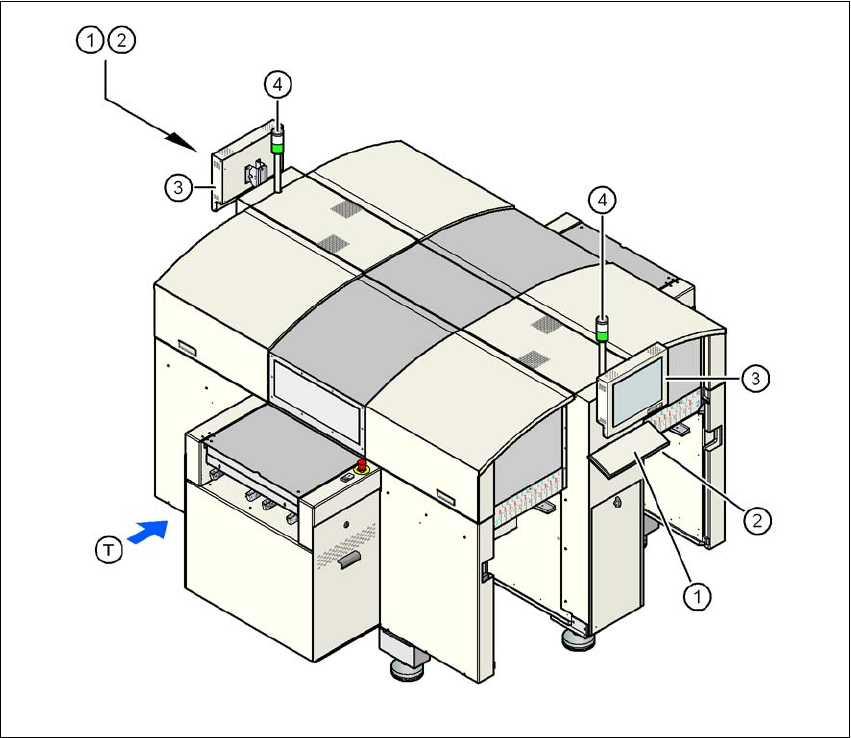

Abb. 4.1 - 2 Anlieferungskonfiguration des Automaten
(1) Tastatur
(2) Auflageblech für Tastatur
(3) Monitor
(4) Hauptstöranzeige
(T) LP-Transportrichtung
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4
4.1 Transport- und Anlieferungskonfiguration Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
150
4.1.3 Den Automaten in der Transportkiste transportieren
4.1.3.1 Dienstleistungsangebot
Als Dienstleistung bietet Ihnen SIPLACE die komplette Integration von Automaten in die Pro-
duktionslinie an. Aufgrund des Know-how und der vorhandenen Werkzeuge und Hilfsmittel ist es
möglich, die Installation optimal durchzuführen. Voraussetzung dafür ist allerdings, dass die zuvor
abgeklärten notwendigen Infrastrukturmaßnahmen in Ihrer Produktionsstätte durchgeführt wur-
den.
Beachten Sie bitte, dass der sicherste Transport des Automaten immer der Transport in der
Transportkiste oder zumindest auf der Palette ist. Sie vermeiden damit schwere Schäden am Au-
tomaten, wenn beispielsweise die Maschinenfüße mit Hindernissen kollidieren.
4.1.3.2 Sicherheitshinweise
WARNUNG 4
– Beachten Sie die geltenden Unfallvorschriften für den Transport schwerer Güter.
– Wenn Sie zum Transport des Automaten nicht den in Abschnitt 4.1.3.3
spezifizierten Gabel-
stapler verwenden, riskieren Sie, dass die Maschine kippt.
– Tragen Sie insbesondere spezielles Schuhwerk, um die Quetschgefahr für Ihre Füße zu mi-
nimieren.
4.1.3.3 Transportmittel
Verwenden Sie zum Transport des Automaten auf der Palette bzw. in der Transportkiste einen
Gabelstapler mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Lichte Gabelweite min. 350 mm 4
4
Betriebsanleitung SIPLACE D4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.1 Transport- und Anlieferungskonfiguration
151
4.1.3.4 Ansatzpunkte des Gabelstaplers an der Transportkiste bzw. Palette
Setzen Sie den Gabelstapler nur an den mit (A) gekennzeichneten Stellen in Abb. 4.1 - 1 an. Wir
empfehlen, die Transportkiste bzw. die Palette mit der Verpackung für einen späteren Gebrauch
aufzubewahren.
WARNUNG 4
Wenn Sie den Automaten dennoch ohne Transportkiste oder Palette transportieren, sollten Sie
unbedingt die Informationen im nächsten Abschnitt berücksichtigen. Sie vermeiden damit
schwere Schäden am Automaten.
4
4.1.4 Den Automaten ohne Transportkiste oder Palette transportieren
4.1.4.1 Sicherheitshinweise
WARNUNG 4
→ Beachten Sie die geltenden Unfallverhütungsvorschriften beim Transport schwerer Güter.
→ Tragen Sie insbesondere spezielles Schuhwerk, um die Quetschgefahr für Ihre Füße zu mi-
nimieren.
→ Lesen Sie vor dem Transport diesen Abschnitt komplett durch, um schwere Schäden am Au-
tomaten zu vermeiden.
→ Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem Boden
schweben. Denn schleifen die Maschinefüße während des Transports auf dem Boden und
stoßen gegen ein Hindernis, könnte die Befestigung der Maschinenfüße im Automatenrah-
men beschädigt werden!
4.1.4.2 Transportmittel
Verwenden Sie zum Transport des Automaten einen Gabelstapler mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Gabelabstand, wenn die Gabel parallel zur Leiterplatten-
Transportrichtung verläuft
420 mm
Gabelabstand, wenn die Gabel quer zur Leiterplatten-
Transportrichtung verläuft
800 mm - 900 mm
