→ Stellen Sie mit den M24-Muttern die Höhe der mittleren Maschinenfüße (Pos.31 in Abb. 4.3 -
2, Seite 168) auf folgende Werte ein:
4.3.5 Meldeleuchten montieren
→ Entfernen Sie die beiden oberen Abdeckbleche.
→ Verbinden Sie die Kabel der Meldeleuchten mit den Kabeln der Grundmaschine.
→ Führen Sie die Meldeleuchte in die Bohrung soweit ein, dass das Rohr der Meldeleuchte aus-
reichend in die darunterliegende Klemme ragt.
→ Ziehen Sie die Innensechskantschraube der Klemme fest.
→ Befestigen Sie die beiden oberen Abdeckbleche.
4.3.6 Monitore befestigen
→ Befestigen Sie die Monitore und schließen Sie die Kabel an.
→ Kontrollieren Sie die Kabelanschlüsse
LP-Transpothöhe Abstand der Unterseite der mittleren Maschinenfüße
zur Unterkante des Maschinenrahmens
900 mm 170 mm
930 mm 200 mm
950 mm 222 mm
Betriebsanleitung SIPLACE D4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
171
4.3.7 Abstandsmaße der Maschinenfüße und der festen LP-Transportkanten
4.3.7.1 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des
LP-Einfachtransports
4

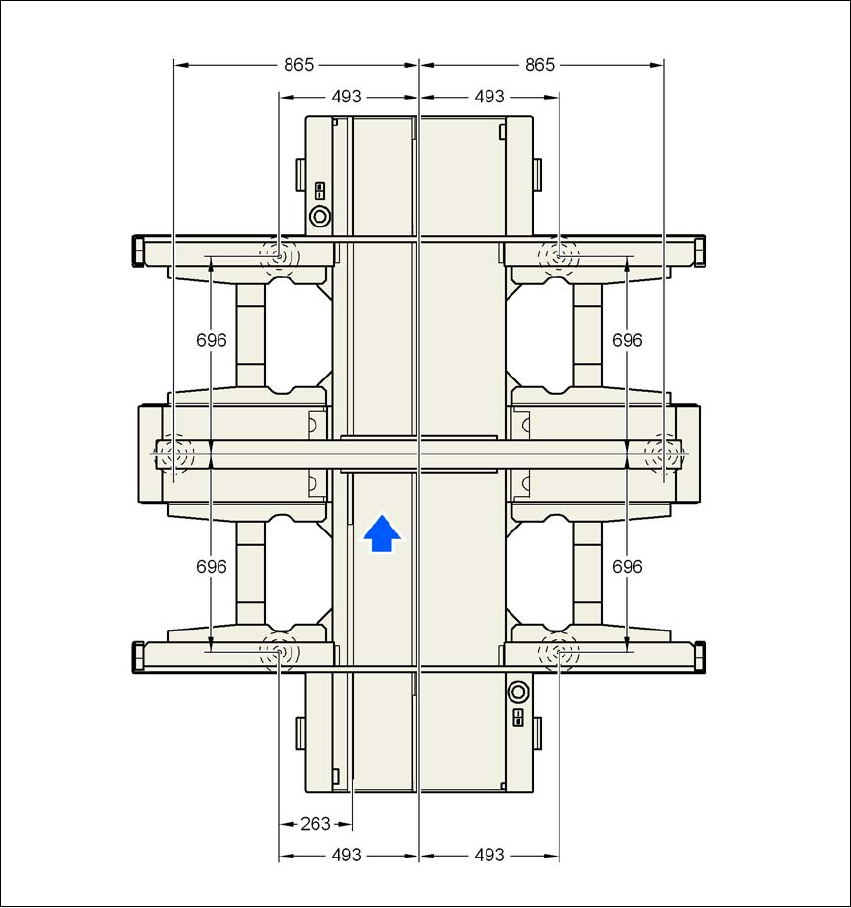

Abb. 4.3 - 3 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des LP-Einfachtransports
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
172
4.3.7.2 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des
LP-Einfachtransports
4
Abb. 4.3 - 4 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des LP-Einfachtransports
