4.3.8 Den Automaten in die Linie integrieren
→ Beachten Sie die Warnhinweise, die in Abschnitt 4.3.2, Seite 165 beschrieben sind.
→ Werkzeuge und Hilfsmittel finden Sie in Abschnitt 4.3.3
, Seite 166.
4.3.8.1 Gabelstapler positionieren
→ Positionieren Sie den Gabelstapler quer zur Leiterplatten-Transportrichtung und öffnen Sie
die Gabel so weit, dass die Auflageflächen des Automaten gleichmäßig auf der Gabel auflie-
gen (siehe Abb. 4.3 - 7
).
WARNUNG 4
Beachten Sie vor dem Anheben des Automaten unbedingt folgende Punkte, um irreversible Schä-
den am Automaten zu vermeiden:
– Der Gabelabstand muss zwischen 800 und 900 mm liegen. Die Ansatzflächen für den Gabel-
stapler sehen Sie in Abb. 4.3 - 7
, Seite 176. Der mittlere Abstand der Auflageflächen beträgt
840 mm. Es ist ausdrücklich untersagt, den Gabelabstand so weit zu vergrößern, dass der
Automat an den Seitenteilen des Maschinenrahmens angehoben wird. Eine Verformung des
Maschinenrahmens wäre die Folge.
→ Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belastet wird.
Eine feste Unterlage zwischen Gabel und Automat verhindert das Kippen des Automaten
beim Anheben. So lässt sich eine einseitige Belastung der Maschinenfüße vermeiden, was
zu einer Verformung der Befestigung der Maschinenfüße führen würde. Wir empfehlen, dass
eine zweite Person das Anheben des Automaten beobachtet und sicherstellt, dass der Auto-
mat beim Anheben durch den Gabelstapler nicht zur Seite kippt.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
176
4

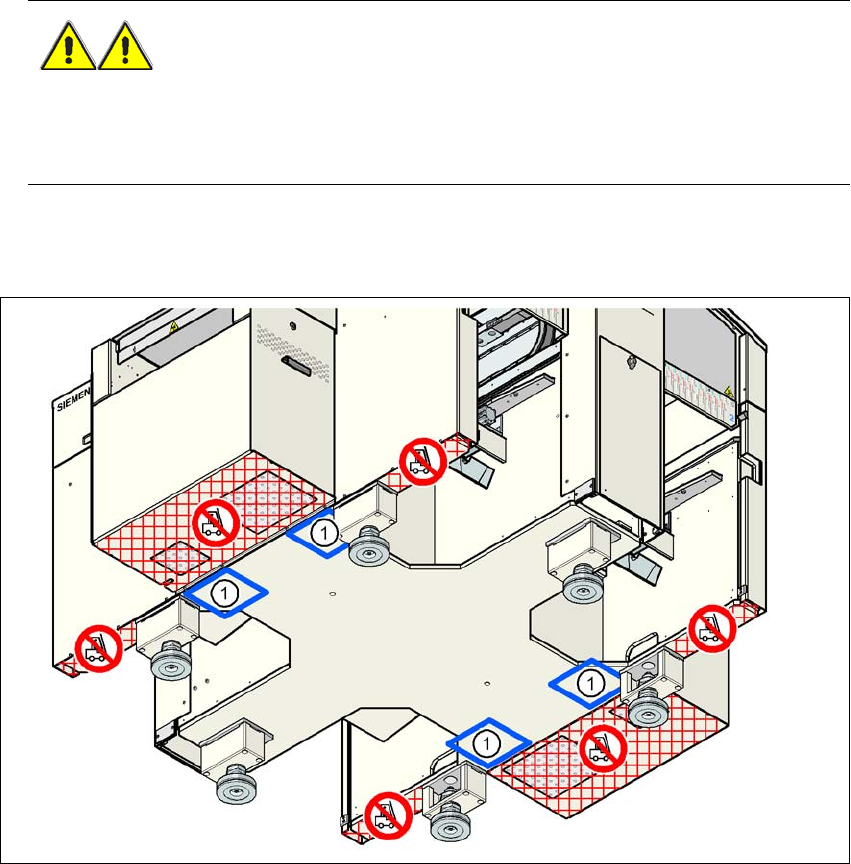

Abb. 4.3 - 7 Auflageflächen - Gabel quer zur Leiterplatten-Transportrichtung
(1) Auflageflächen für die Gabel des Gabelstaplers
4
4
4
4.3.8.2 Was Sie beim Transport unbedingt beachten sollten
WARNUNG 4
Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem Boden
schweben. Schleifen die Maschinenfüße während des Transports auf dem Boden oder stoßen
diese gegen ein Hindernis, könnte die Befestigung der Maschinenfüße im Automatenrahmen
beschädigt werden.
Betriebsanleitung SIPLACE D4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
177
4.3.8.3 Den Automaten zur Linie ausrichten
→ Positionieren Sie den Automaten mit dem Gabelstapler auf dem freien Stellplatz in der Linie.
WARNUNG 4
Senken Sie den Automaten langsam ab. Eine zweite Person kontrolliert unterdessen, dass
die Maschinenfüße alle gleichzeitig auf dem Boden aufsetzen. Ein einseitiges, schnelles Auf-
schlagen der Maschinenfüße führt zu Verformungen an der Befestigung der Maschinenfüße.
4.3.8.4 Den Automaten mit dem Luftkissen-Transportsystem ausrichten
4
Abb. 4.3 - 8 Auflagepositionen für das Luftkissen-Transportsystem
(1) Auflageflächen für das Luftkissen-Transportsystem
→ Legen Sie die vier Luftkissen des Luftkissen-Transportsystems unter den Maschinenrahmen.
→ Heben Sie den Automaten an und richten Sie ihn zur Linie aus.
→ Kontrollieren Sie den Abstand zum Leiterplatten-Transportsystems der benachbarten Auto-
maten. Er soll zwischen 1 mm und 3 mm betragen.
→ Senken Sie den Automaten ab.
