Betriebsanleitung SIPLACE D4 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.605.xx Ausgabe 07/2 008 DE 4.4 BE-Wagen an die LP-Transporthöhe anpassen 183 4.4.4 LP-T ransporthöhe 830 mm 4 Abb. 4.4 - 2 BE-Wagen: LP-T…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4
4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
182
4

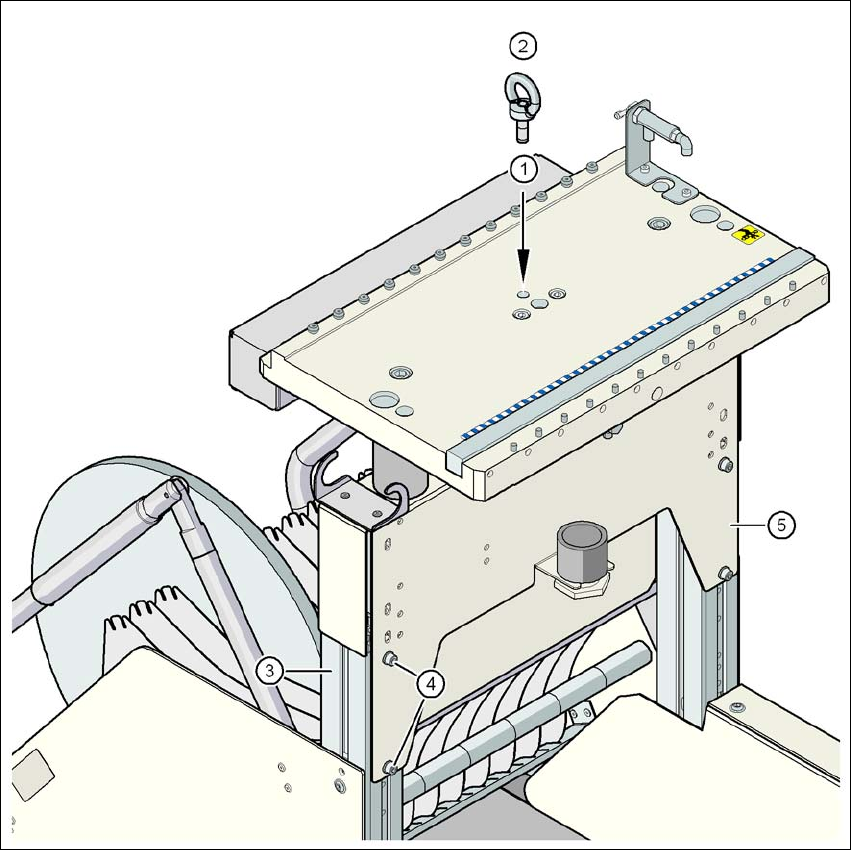

Abb. 4.4 - 1 Position der Ringschraube am BE-Wagen
(1) M12-Bohrung für Ringschraube
(2) Ringschraube DIN 580 M12-St
(3) Vertikaler Profilholm
(4) Innensechskantschraube, M6x12 mit Scheibe, 8 Stück
(5) Brücke
Betriebsanleitung SIPLACE D4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.4 BE-Wagen an die LP-Transporthöhe anpassen
183
4.4.4 LP-Transporthöhe 830 mm
4
Abb. 4.4 - 2 BE-Wagen: LP-Transporthöhe 830 mm - Rückansicht, Lage der Innensechskantschraube und Kontroll-
bohrung
(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Rückseite)
(2) Aufkleber mit den Höhenangaben 830, 900, 930 und 950 mm für die Kontrollbohrungen
(3) 4 Kontrollbohrungen für die Voreinstellung der geforderten Höhe. Die gewählte Höhe ist dann
richtig voreingestellt, wenn die Kontrollbohrung durch den vertikalen Profilholm (Pos. 4) nicht
abgedeckt wird. (Siehe Pfeil in der Abbildung)
(4) Vertikaler Profilholm
(5) Brücke
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4
4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
184
4
Abb. 4.4 - 3 BE-Wagen: LP-Transporthöhe 830 mm - Frontansicht, Lage der Innensechskantschrauben
(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Frontseite)
