4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4 4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 184 4 Abb. 4.4 - 3 BE-Wagen: LP-T ransporthöhe 830 mm - F rontans…

Betriebsanleitung SIPLACE D4 4 Aufstellen und Inbetriebnahme

Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.4 BE-Wagen an die LP-Transporthöhe anpassen

183

4.4.4 LP-Transporthöhe 830 mm

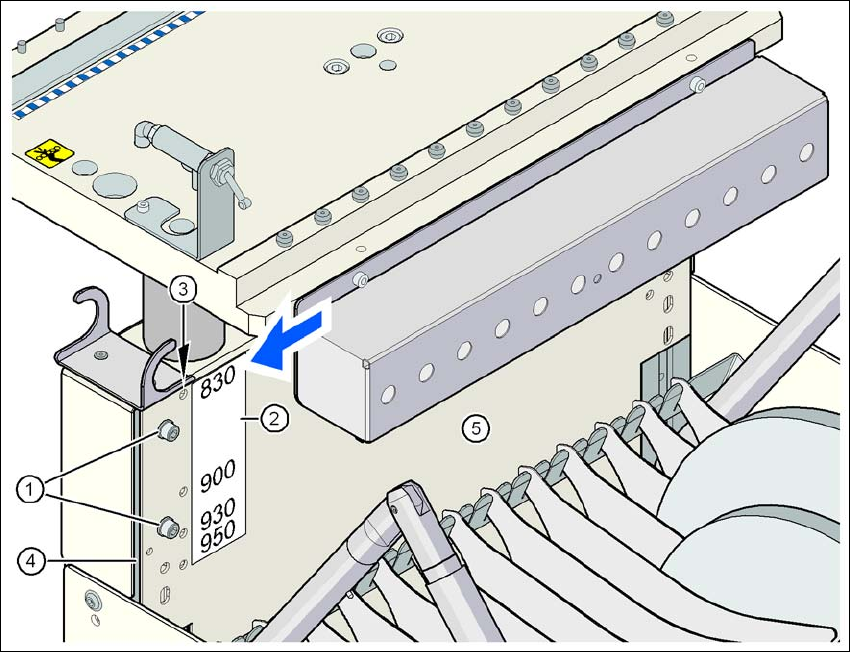

Abb. 4.4 - 2 BE-Wagen: LP-Transporthöhe 830 mm - Rückansicht, Lage der Innensechskantschraube und Kontroll-

bohrung

(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Rückseite)

(2) Aufkleber mit den Höhenangaben 830, 900, 930 und 950 mm für die Kontrollbohrungen

(3) 4 Kontrollbohrungen für die Voreinstellung der geforderten Höhe. Die gewählte Höhe ist dann

richtig voreingestellt, wenn die Kontrollbohrung durch den vertikalen Profilholm (Pos. 4) nicht

abgedeckt wird. (Siehe Pfeil in der Abbildung)

(4) Vertikaler Profilholm

(5) Brücke

4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4

4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE

184

Abb. 4.4 - 3 BE-Wagen: LP-Transporthöhe 830 mm - Frontansicht, Lage der Innensechskantschrauben

(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Frontseite)
