4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4 4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 190 4 Abb. 4.4 - 9 BE-Wagen: LP-T ransporthöhe 950 mm - F rontans…
Betriebsanleitung SIPLACE D4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.4 BE-Wagen an die LP-Transporthöhe anpassen
189
4.4.7 LP-Transporthöhe 950 mm
4

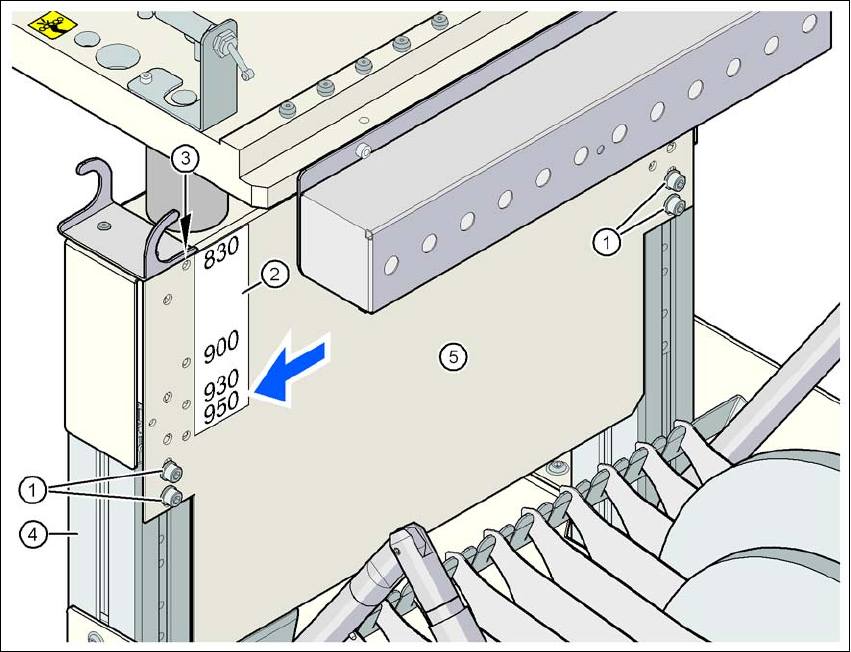

Abb. 4.4 - 8 BE-Wagen: LP-Transporthöhe 950 mm - Rückansicht, Lage der Innensechskantschraube und
Kontrollbohrung
(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Rückseite)
(2) Aufkleber mit den Höhenangaben 830, 900, 930 und 950 mm für die Kontrollbohrungen
(3) 4 Kontrollbohrungen für die Voreinstellung der geforderten Höhe. Die gewählte Höhe ist dann
richtig voreingestellt, wenn die Kontrollbohrung durch den vertikalen Profilholm (Pos. 4) nicht
abgedeckt wird. (Siehe Pfeil in der Abbildung)
(4) Vertikaler Profilholm
(5) Brücke
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4
4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
190
4

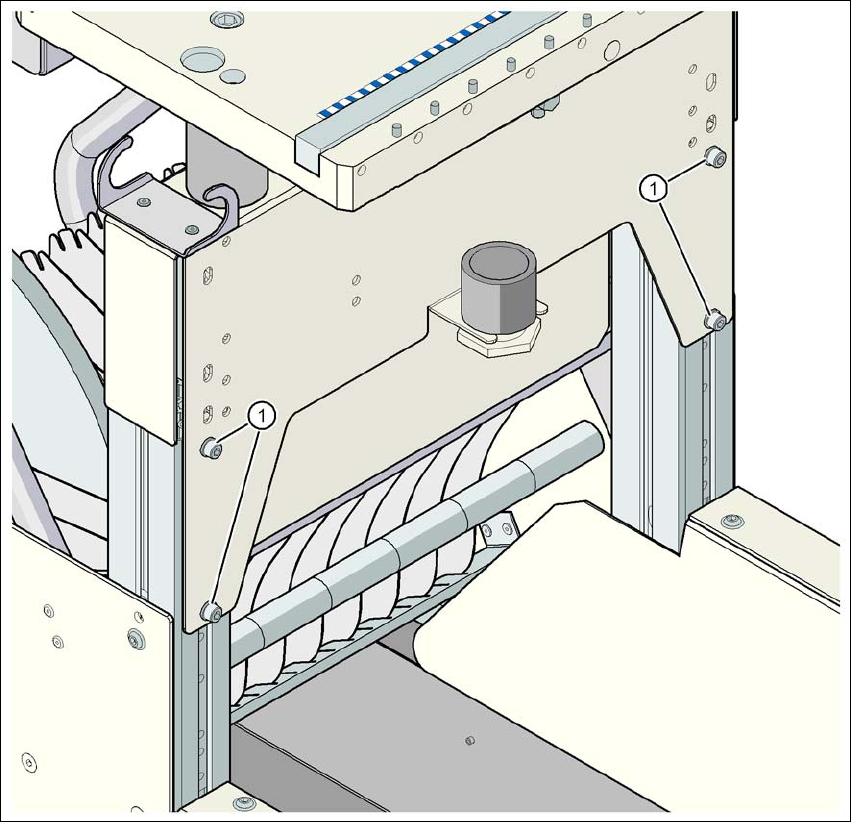

Abb. 4.4 - 9 BE-Wagen: LP-Transporthöhe 950 mm - Frontansicht, Lage der Innensechskantschrauben
(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Rückseite)
Betriebsanleitung SIPLACE D4 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.5 Den Automaten in Betrieb nehmen
191
4.5 Den Automaten in Betrieb nehmen
4.5.1 Den Automaten beim Kunden in Betrieb nehmen
→ Prüfen Sie alle Baugruppen auf richtigen Sitz.
→ Wischen Sie vor dem Entfernen der Transportsicherung der X/Y-Achse die Linearführungs-
schienen mit einem fusselfreien Tuch ab. Verwenden Sie dazu keine Lösungsmittel (siehe
Abschnitt 4.3.11
, Seite 179.
→ Schalten Sie die Maschine ein und führen Sie einen Referenzlauf durch.
→ Kopieren Sie das Bestückprogramm auf den Rechner und testen Sie es.
→ Überprüfen Sie den Maschinen-Nullpunkt nach einer Warmlaufzeit von 3 - 4 h.
→ Rüsten Sie mit dem Bedienpersonal des Kunden die Zuführmodule anhand des Bestückpro-
gramms des Kunden.
→ Führen Sie in die Handhabung der Zuführmodule anhand des JobGuide ein.
→ Prüfen Sie alle kundenspezifisch eingebauten Optionen (insbesondere Software) auf Funk-
tion und bestellen Sie gegebenenfalls mit dem Bestellformular oder per Fax benötigte Ersatz-
teile.
4.5.2 Kundenpersonal einweisen
→ Erläutern Sie alle kundenspezifisch eingebauten Optionen, insbesondere Software / Soft-
warekompatibilität.
→ Erklären Sie Programmierern die Programmeditoren des Linienrechners / SIPLACE Pro.
→ Unterweisen Sie Bediener und Einrichter in die Stationssoftware.
→ Erläutern Sie den Passwortschutz.
→ Unterweisen Sie das Kundenpersonal in Instandhaltung und Pflege anhand des JobGuide.
4.5.3 Testlauf bzw. Start der Produktion
→ Testen Sie die Linie mit der Testleiterplatte oder einer Leiterplatte des Kunden.
→ Nehmen Sie Kundenprodukt- und Leistungsdaten auf, bereiten Sie die Daten auf und doku-
mentieren Sie die Daten im Installation Report.
→ Sichern Sie die Daten und übergeben Sie dem Kunden die Sicherungskopien.
