5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D4 5.10 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 220 → Schließen Sie die Schutzhaube. → S tarten Sie den Automaten mit der S t…
Betriebsanleitung SIPLACE D4 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.10 BE-Wagen an- bzw. abdocken
219
5.10.2 BE-Wagen andocken
HINWEIS 5
Kürzen Sie die Gurte am Frontende der S-Zuführmodule auf etwa 1 cm, bevor Sie den BE-
Wagen andocken.
VORSICHT 5
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wagen-Verfahrbereichs befindet.
→ Kontrollieren Sie, dass die linke und rechte Auflagefläche (Pos. 7 in Abb. 5.10 - 1
, Seite 217)
für die BE-Tischplatte sauber ist.
→ Kontrollieren Sie, dass auch die Auflageflächen an der Unterseite der BE-Tischplatte sauber
sind.
→ Schieben Sie den BE-Wagen vorsichtig in den Automaten ein.
→ Stecken Sie das Versorgungskabel des BE-Wagens am Stecker (Pos. 2 in Abb. 5.10 - 1
, Seite
217
) des Automaten an.
→ Öffnen Sie die Abdeckklappe über dem Drucktaster zum Anheben des BE-Tisches (Pos. 1 in
Abb. 5.10 - 1
, Seite 217).
→ Stellen Sie den Schalter am BE-Tisch (Pos. 4 in Abb. 5.10 - 1
, Seite 217) nach unten.
→ Drücken Sie den Taster so lange, bis die BE-Tischplatte die obere Endstellung erreicht hat.
→ Schieben Sie den BE-Wagen vorsichtig bis zum Anschlag in den Automaten.
→ Prüfen Sie, ob sich die Zentrierbohrungen der BE-Tischplatte genau über den Zentrierbolzen
des Automaten befinden (Pos. 8 in Abb. 5.10 - 1
, Seite 217).
WARNUNG QUETSCHGEFAHR 5
Greifen Sie beim Absenken der BE-Tischplatte niemals in den Spalt zwischen den Zuführmo-
dulen und dem Leergurtleitkanal. 5
→ Betätigen Sie den Schalter zum Absenken der BE-Tischplatte (Pos. 4 in Abb. 5.10 - 1
, Seite
217
).
→ Achten Sie darauf, dass die Zentrierbolzen in die Zentrierbohrungen der BE-Tischplatte grei-
fen und sich die BE-Tischplatte vollständig abgesenkt hat.
→ Schließen Sie die Abdeckklappe über dem Drucktaster (Pos. 1 in Abb. 5.10 - 1
, Seite 217).
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D4
5.10 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
220
→ Schließen Sie die Schutzhaube.
→ Starten Sie den Automaten mit der Starttaste.
→ Schieben Sie die Hülse (Pos. 1 in Abb. 5.10 - 3
, Seite 220) an beiden Griffen nach oben und
schwenken Sie den Griff nach unten (Pos. 2 in Abb. 5.10 - 3
, Seite 220).
5

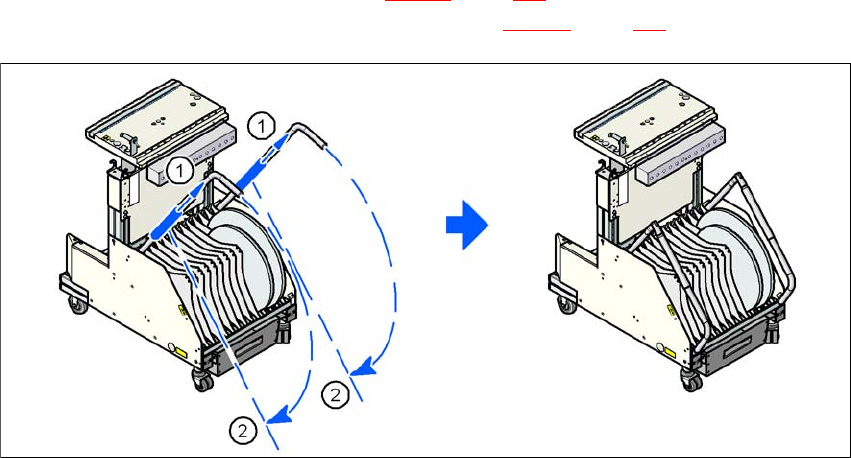

Abb. 5.10 - 3 BE-Wagen - Griffe nach unten schwenken
(1) Hülse nach oben schieben
(2) Griffe nach unten klappen
Betriebsanleitung SIPLACE D4 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler für den 12-Segment Collect&Place Kopf
221
6 Stationserweiterungen
6.1 Pipettenwechsler für den 12-Segment Coll-
ect&Place Kopf
Artikel-Nr. 00119888-xx Pipettenwechsler, 12-Segment C&P Kopf, Satz
Artikel-Nr. 00119161-xx Pipettenwechsler, 12-Segment C&P Kopf, 1 Stück
Mit Pipettenwechslern lässt sich die Flexibilität der Bestückköpfe für die Verarbeitung unterschied-
licher Bauelementetypen ganz erheblich steigern. Wird aufgrund des Bestückprogramms ein Pi-
pettenwechsel nötig, so legt der Bestückkopf automatisch die alte Pipette in die Pipettengarage
zurück und holt die neue ab. Zudem können die bei der Vakuumprüfung ausgesonderten Pipetten
rasch gewechselt werden.
Das Aufnehmen von Pipetten aus einem Pipettenwechsler ist wesentlich exakter und schneller,
als dies manuell möglich wäre. Für den Bestückprozess von kleinen Bauelementen ist es unab-
dingbar, dass die radiale Exzentrizität bei der Pipettenrotation minimal ist.
6

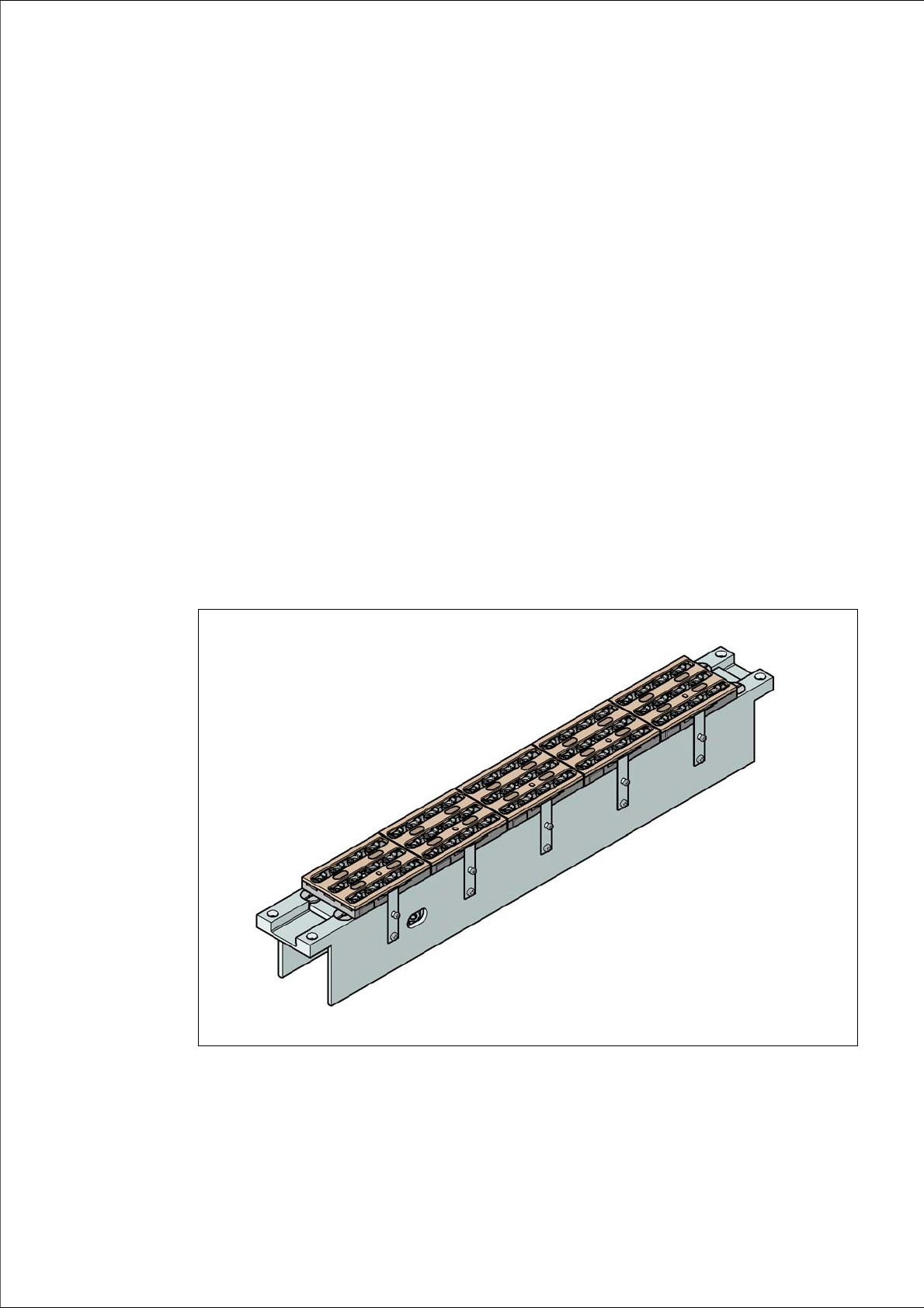

Abb. 6.1 - 1 Pipettenwechsler für den 12-Segment Collect&Place Kopf
