Betriebsanleitung SIPLACE D4 6 Stationserweiterung en Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler für den 12-Segment Collect&Place Kopf 223 6.1.3 Lage der Pipettenwech sler für den C&P12 …
6 Stationserweiterungen Betriebsanleitung SIPLACE D4
6.1 Pipettenwechsler für den 12-Segment Collect&Place Kopf Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
222
6.1.1 Beschreibung
Dieser Pipettenwechsler kann bis zu 5 Magazine mit jeweils 12 Pipettengaragen aufnehmen. Die
Magazine sitzen auf einem gemeinsamen Träger (siehe Abb. 6.1 - 1
, Seite 221). Sie sind mit zwei
Zylinderstiften zentriert und mit Klammern fixiert.
Optional kann an jedem Stellplatz ein zweiter Pipettenwechsler installiert werden (siehe Pos. 6 in
Abb. 6.1 - 2
, Seite 223).
6.1.2 Technische Daten
6
Pipettenwechsler für den 12-Segment Collect&Place Kopf
Abmessungen (Länge x Breite x Höhe) 472,5 x 63 x 77 mm³
Anzahl der Magazine 5 mit je 12 Pipettengaragen
Pipettentypen 9xx
Pipettenwechselzeit ca. 2 s pro Pipette
Druckluftanschluss 0,48 MPa (4,8 bar)
Betriebsanleitung SIPLACE D4 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.1 Pipettenwechsler für den 12-Segment Collect&Place Kopf
223
6.1.3 Lage der Pipettenwechsler für den C&P12 Kopf
An den Stellplätzen 1 bis 4 können je zwei Pipettenwechsler für den 12-Segment Collect&Place
Kopf installiert werden (Pos. 1 und 6 in Abb. 6.1 - 2
). Dies ergibt eine Gesamtkapazität von 8 Pi-
pettenwechslern mit 40 Magazinen und 480 Pipettengaragen.
6

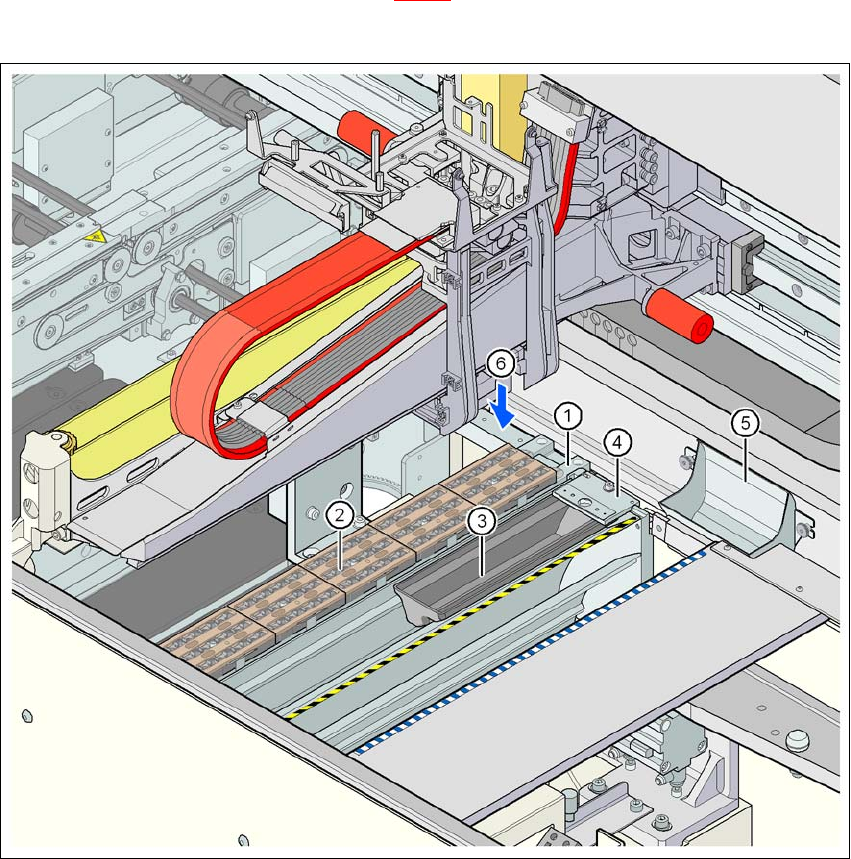

Abb. 6.1 - 2 Lage der Pipettenwechsler für den 12-Segm. Collect&Place Kopf
6
(1) Pipettenwechsler
(2) Pipettenmagazin
(3) Abwurfbehälter für Pipetten
(4) Abzugsvorrichtung für Pipetten
(5) Abwurfbehälter für Bauelemente
(6) Einbauplatz für zweiten Pipettenwechsler
6 Stationserweiterungen Betriebsanleitung SIPLACE D4
6.1 Pipettenwechsler für den 12-Segment Collect&Place Kopf Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
224
6.1.4 Montage
Die Pipettenwechsler (siehe Abb. 6.1 - 2) sind jeweils am Leergurtleitkanal befestigt.
6
Abb. 6.1 - 3 Montageposition
(1) Federhaken zeigt zum Bediener
(2) Halteklammer zeigt zum LP-Transport
→ Richten Sie den Pipettenwechsler so aus, dass die beweglichen Federhaken immer zum Be-
diener zeigen, die Halteklammern immer zum LP-Transport.
6.1.5 Hinweise zur Bedienung
→ Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
HINWEIS 6
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur komplette
Magazine. 6
→ Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
→ Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
