6 Stationserweiterungen Betriebsanleitung SIPLACE D4 6.2 Leiterplatten-Barcodeleser Ab Softwa reversion SR.605.xx Ausgabe 07/2008 DE 234 6.2.6.4 Positionieren entlang der LP-Breite - Lesestrahl quer zur T ransportrichtun…
Betriebsanleitung SIPLACE D4 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.2 Leiterplatten-Barcodeleser
233
6.2.6.2 Positionieren entlang der LP-Längsseite -
Lesestrahl längs zur Transportrichtung
6
Abb. 6.2 - 5 Positionieren entlang der LP-Längsseite - Lesestrahl längs zur Transportrichtung
6.2.6.3 Überstand der Leiterplatte über die Maschine beim Doppeltransport
6
Abb. 6.2 - 6 Überstand der Leiterplatte über die Maschine beim Doppeltransport
LP-Barcodeleser L [mm]
1D oben 320 - 350
1D unten 380 - 410
LP-Barcodeleser Überstand [mm]
2D unten beim Doppeltransport 17
Eingabeseite der nachfolgenden Maschine
Ausgabeseite der vorhergehenden Maschine
6 Stationserweiterungen Betriebsanleitung SIPLACE D4
6.2 Leiterplatten-Barcodeleser Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
234
6.2.6.4 Positionieren entlang der LP-Breite -
Lesestrahl quer zur Transportrichtung
6
Abb. 6.2 - 7 Positionieren entlang der LP-Breite - Lesestrahl quer zur Transportrichtung
6.2.6.5 Positionieren entlang der LP-Breite -
Lesestrahl längs zur Transportrichtung, LP-Barcodeleser 1D oben
6
Abb. 6.2 - 8 Positionieren entlang der LP-Breite - Lesestrahl längs zur Transportrichtung
LP-Barcodeleser 1D oben
LP-Barcodeleser LQ [mm] RQ [mm]
2D oben 3 3
1D oben 3 3
2D unten 5 5
1D unten 5 5
LP-Maße/Transport LO [mm] RO [mm]
460 mm / ET 3 20
508 mm / ET 3 44
216 mm / DT1 3 24
242 mm / DT1
380 mm / SM1
358
216 mm / DT2 3 3
242 mm / DT2
380 mm / SM2
33
Betriebsanleitung SIPLACE D4 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.2 Leiterplatten-Barcodeleser
235
6.2.6.6 Positionieren entlang der LP-Breite -
Lesestrahl längs zur Transportrichtung, LP-Barcodeleser 1D unten
6

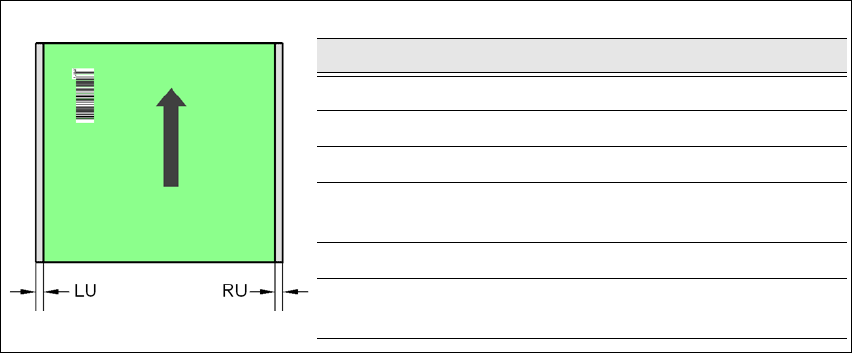

Abb. 6.2 - 9 Positionieren entlang der LP-Breite - Lesestrahl längs zur Transportrichtung
LP-Barcodeleser 1D unten
ET Einfachtransport
DT1 Doppeltransport, Spur 1
DT2 Doppeltransport, Spur 2
SM1 Doppeltransport im Modus Einfachtransport, Spur 1
SM2 Doppeltransport im Modus Einfachtransport, Spur 2
LP-Maße/Transport LU [mm] RU [mm]
460 mm / ET 20 3
508 mm / ET 44 3
216 mm / DT1 3 3
242 mm / DT1
380 mm / SM1
33
216 mm / DT2 24 3
242 mm / DT2
380 mm / SM2
58 3
