Betriebsanleitung SIPLACE D4 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.5 Sicherheitshinweise zum Betrieb des Automaten
57
2.5.8 Sicherheitshinweise zum Gurtschneidgerät
2
Abb. 2.5 - 5 Sicherheitshinweise zum Gurtschneidgerät
WARNUNG SCHNEIDGEFAHR! 2
→ Greifen Sie niemals von oben mit der bloßen Hand in den Leergurtleitkanal (Pos. 1), auch
wenn der Automat ausgeschaltet ist.
→ Greifen Sie auch bei ausgeschaltetem Automaten nicht von unten mit der bloßen Hand in die
Auswurföffnung des Gurtschneidgeräts (Pos. 2), um z.B. Leergurtabfall zu entnehmen.
→ Wenn Sie Leergurtabfall entfernen, so schalten Sie unbedingt den Automaten aus und ziehen
Sie sehr feste Schutzhandschuhe über, da die Balken des Gurtschneidgeräts messerscharf
sind.
2 Betriebssicherheit Betriebsanleitung SIPLACE D4
2.6 Sicherheitseinrichtungen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
58
2.6 Sicherheitseinrichtungen
2.6.1 Schutzhauben
2

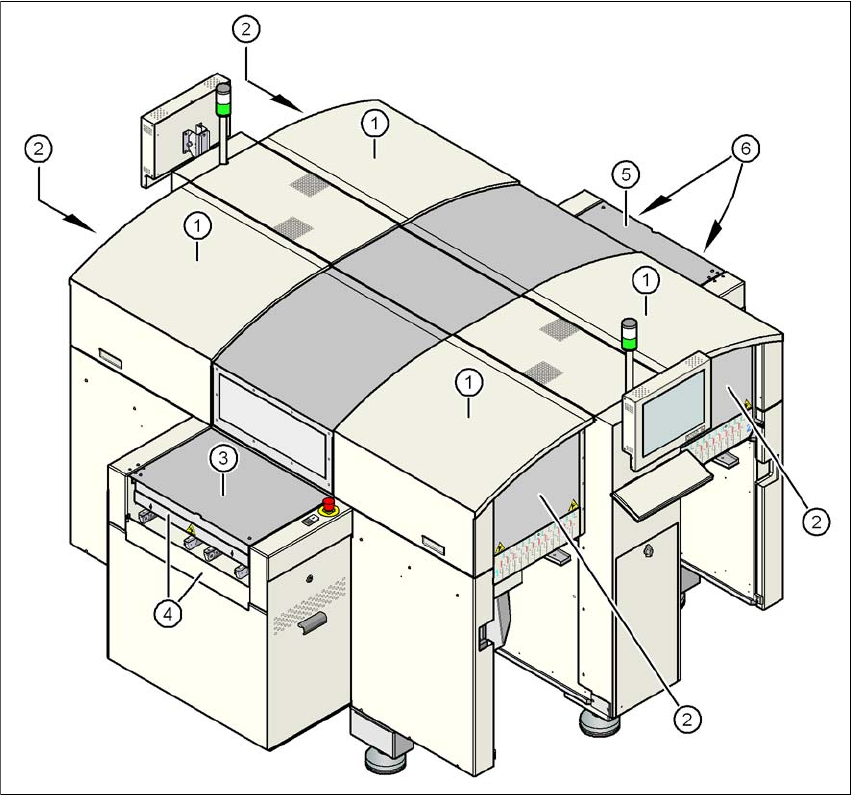

Abb. 2.6 - 1 Schutzhauben
(1) Schutzhauben
(2) Schutzscheiben
(3) Abdeckklappe am Eingabeband
(4) Eingreifschutz am Eingabeband
(5) Abdeckklappe am Ausgabeband
(6) Eingreifschutz am Ausgabeband
Betriebsanleitung SIPLACE D4 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.6 Sicherheitseinrichtungen
59
Der Verfahrbereich der Portale ist mit vier nach oben schwenkbaren Schutzhauben abgedeckt.
Seitenscheiben sollen einen Zugriff in den Innenraum des Automaten von der Seite her verhin-
dern. Die nach oben klappbaren Abdeckungen über dem Ein- bzw. Ausgabeband des Leiterplat-
tentransports und der Eingreifschutz an Ein- bzw. Ausgabeband sichern den Zugriff zum
Leiterplattentransport.
Funktion 2
Wird eine der Schutzhauben nach oben geschwenkt oder eine der Abdeckklappen am Leiterplat-
tentransport angehoben, so wird die Stromversorgung der Portalachsen sofort unterbrochen. Die
Portalachsen bleiben stehen. Am Bildschirm wird die Meldung "Abdeckung schließen" ausgege-
ben.
→ Schließen Sie die Schutzhauben und drücken Sie einen der Starttaster, um die Bestückung
fortzusetzen.
2

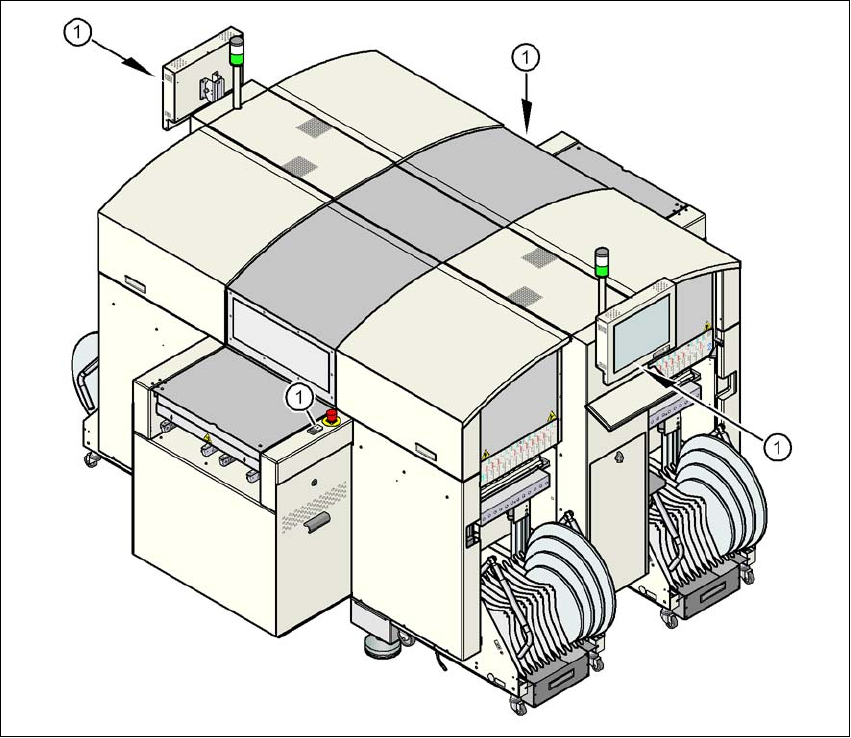

Abb. 2.6 - 2 Lage der Starttaster (weiß) am Automaten
(1) Starttaster (weiß) am Automaten
