Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD 9. 安装 MEC-XPF-2.1S 152 XPF 机械手册 9.4 数据传送电缆的接线 ( 以太网 ) 9.4.1 要点 为了传输程序和收集生产记录， 在主机和主电脑之间，用以太网以 双股通信电缆 ( 分类 5) 来进行连接。 9.4.2 方法 1. 将主机在主电脑上进行线路描述符的注册 。 备注 )有关对生产线描述…
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
MEC-XPF-2.1S 9. 安装
XPF 机械手册 151
变压器的接线
1. 请打开变压器箱的盖板。
2. 把变压器的初端接线，正确地接到与供电电压相对应的接线头上。
PP
0(&6
㤤
Փ⫼
㶎ϱߔ
ޓ
ǂǂⳌ⬉㒓
ǂഄ㒓
Ⲫᵓ
⬉⑤⬉㓚
ǂ⬉⑤⬉㓚
ഄ⬉㓚
Џᓔ݇
0(&6
বय़఼ㆅ
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
9. 安装 MEC-XPF-2.1S
152 XPF 机械手册
9.4 数据传送电缆的接线 ( 以太网 )
9.4.1 要点
为了传输程序和收集生产记录，在主机和主电脑之间，用以太网以双股通信电缆 ( 分类 5)
来进行连接。
9.4.2 方法
1. 将主机在主电脑上进行线路描述符的注册。
备注 )有关对生产线描述符的注册方法，请参考主电脑的手册。

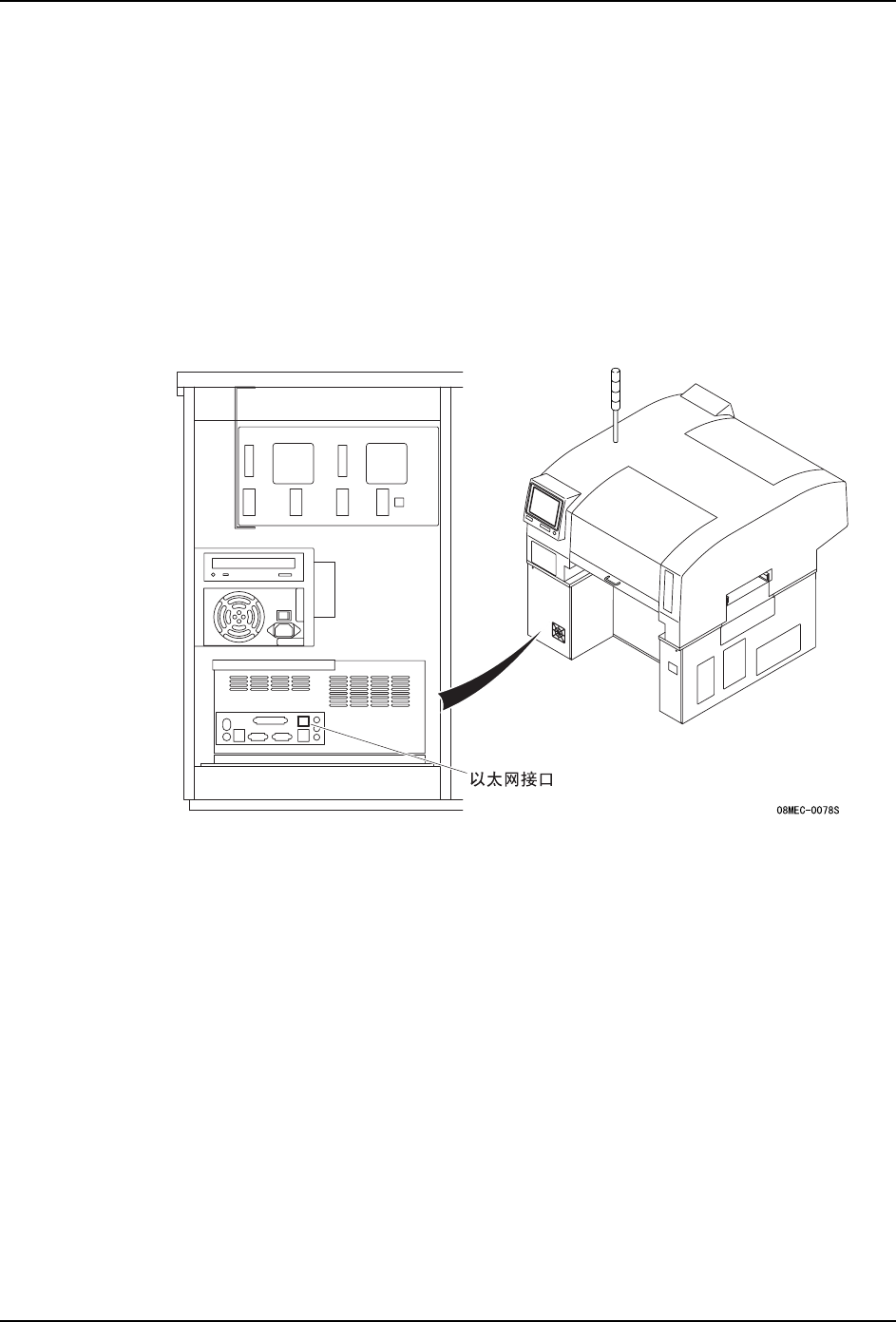

2. 把传送电缆一侧的接插件接到主电脑的以太网端口，并把另一端的接插件接到以太网的
接插件上。
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
MEC-XPF-2.1S 9. 安装
XPF 机械手册 153
9.5 电路板搬运 I/F·传送信号接插件的连接
9.5.1 要点
为了传输机器间电路板的交接信号，在机器之间要用电路板搬运 I/F 信号接插件进行连接。
9.5.2 方法

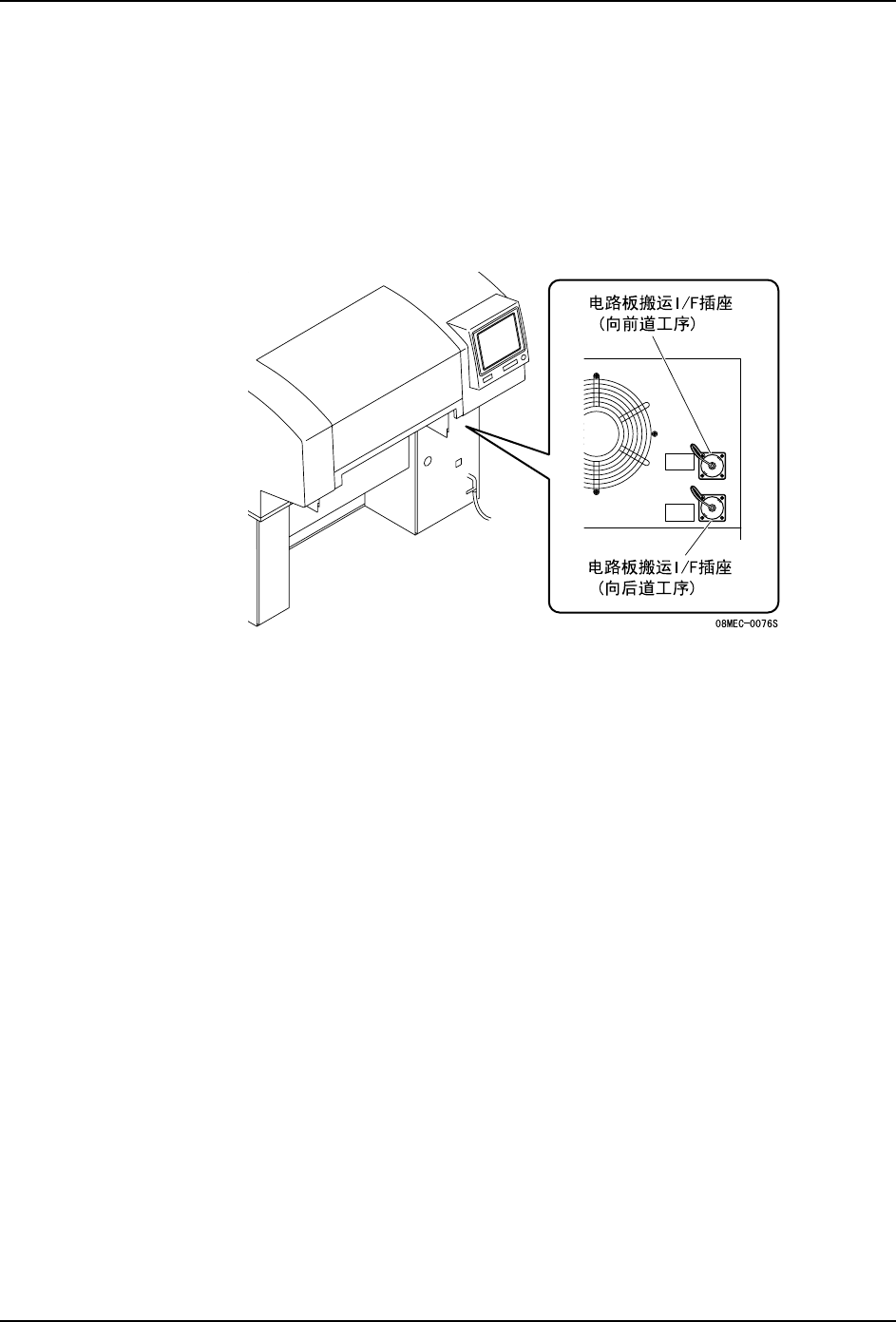

1. 打开机器后面右侧的盖板，右上方有电路板搬运 I/F 信号接插件。请取下盖板后连接信
号电缆。
