3.7 BTU-A
3.7.1 使用上的注意点

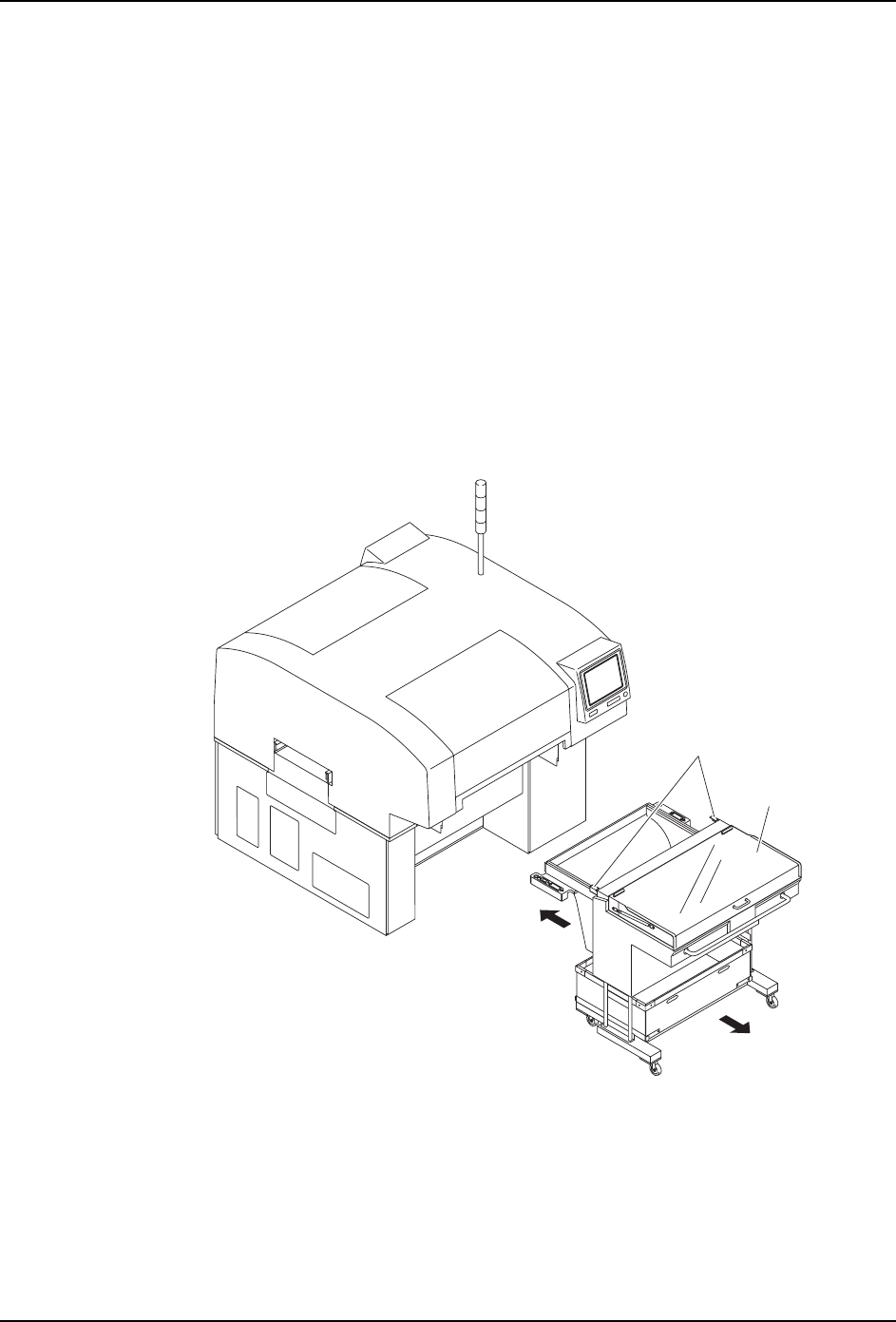

BTU-A( 平板料盘单元 ) 的使用注意点
1. 请取下料盘台之后装卸 BTU-A。在料盘台上装载元件的状态下，进行 BTU 的装卸时，有可
能料盘内的元件会飞出。
2. 请慢慢地进行拔插。急剧地拉的话，有操作者被夹在 BTU-A 和壁等之间的危险性。另外，
如果急剧地压入搭载的话，有损坏 XPF 主机的危险性。
3. 装载料盘台到 BTU-A 上的时候，请注意不要使料盘台碰到确认传感器套件。
4. 请轻轻地关闭 BTU-A 的盖板。用力猛关的话，设定的元件有飞出到料盘外边的可能性。

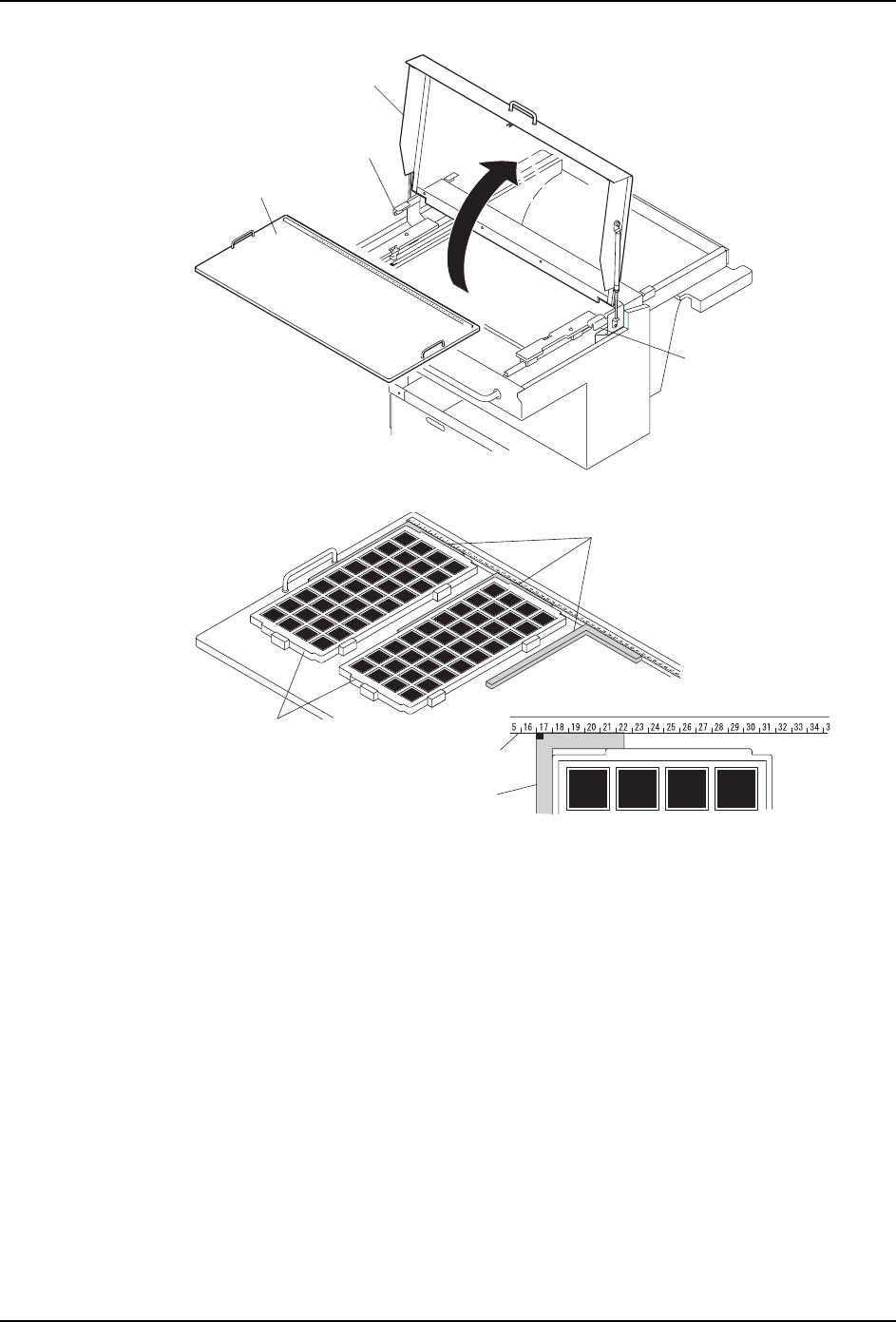

5. 请设定 L 字磁铁进行料盘定位。请设定角落的红箭头以使其尽量地到左角落。短侧为横、
长侧为纵。请将箭头的前头与料站显示板上的号码正确地吻合。同时，请别在显示板和
L 字块之间空开间隙。请在 L 字块和相反侧以及供应侧面前设置小型定位块进行固定以使
料盘不要移动。
0(&6
Ⲫᵓ
ᅝ㺙⹂䅸Ӵᛳ఼
