xix 3.3 ラベル貼付け位置製品を正しく安全にご使用いただくため、本体各部に下記のような警告表示をしています。常に正しく読めるようにしていただき、この警告表示内容を遵守してください。 n 要点機種により多少ラベルの内容および貼付け位置が違いますが、基本的には下図の場所に貼付けられています。警告表示ラベル YS12正面 ■ 開閉カバー内部 ■ フィーダーセット部 ■ コンベア開口部 (左右) ■ カッター部 ■ カッターダク…

xviii

■注意内容

注意

フロッピーディスクや USB などのメディアを使ってデータをコピーする場合は、必ずメディア挿入後にドアを閉めてから行なっ

てください。メディア挿入口への埃の付着防止やメディアを静電ノイズ等から保護する必要があります。

■ 対象マシン 　YG シリーズ全マシン

カバーを閉じて作業する

90K41-000530

■注意内容

注意

設定された電圧で接続してください。設定外の電圧で接続すると機械へのダメージおよび動作不良となります。

■ 対象マシン 　全マシン

AC208V INPUT

接続電圧に注意

91118-LC-00

xix

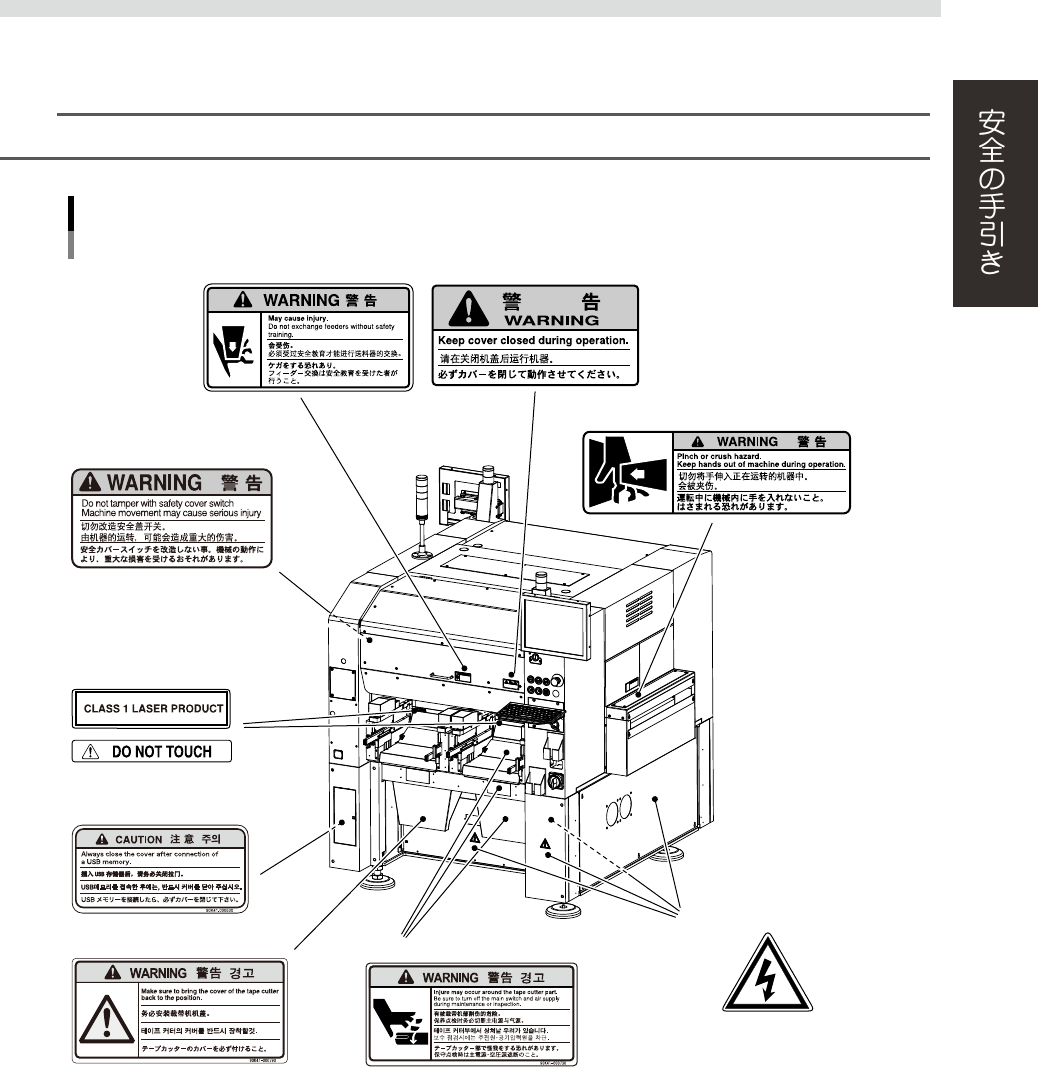

3.3 ラベル貼付け位置

製品を正しく安全にご使用いただくため、本体各部に下記のような警告表示をしています。常に正しく読める

ようにしていただき、この警告表示内容を遵守してください。

要点

機種により多少ラベルの内容および貼付け位置が違いますが、基本的には下図の場所に貼付けられています。

警告表示ラベル

YS12正面

■ 開閉カバー内部

■ フィーダーセット部

■ コンベア開口部 (左右)

■ カッター部

■ カッターダクト部

■ 開閉カバー

■ 下パネル部および内部

■ パネル内部

91201-L5-00

■ラベル貼り付け位置

警告表示ラベル

YS12背面

■ 開閉カバー内部

■ 開閉カバー

■ 下パネル部

■ 開閉カバー

■ コンベア開口部

■ フィーダーセット部

■ カッターダクト部

■ カッター部

91202-L5-00
