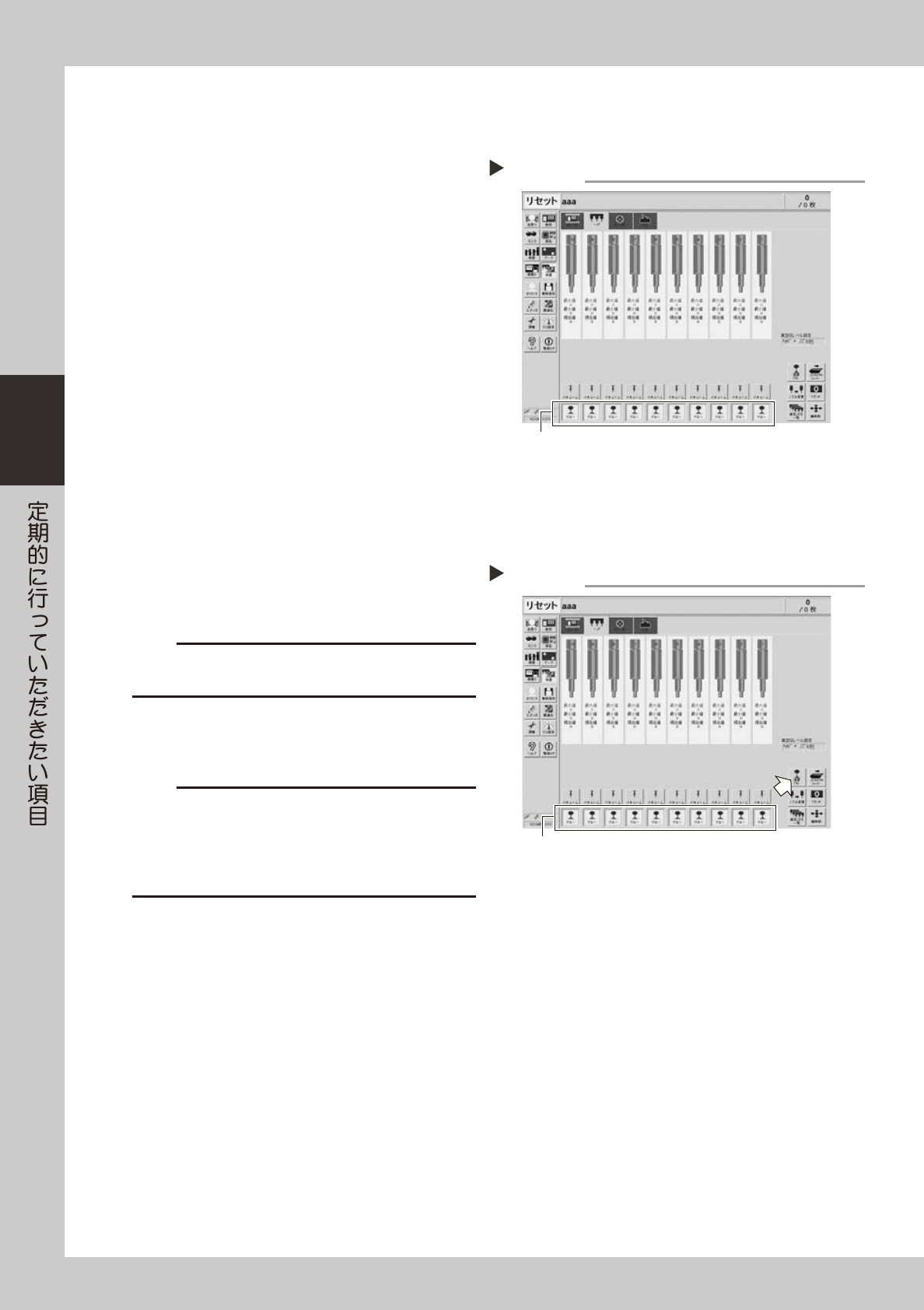

3.1.2 ブローバルブの動作確認 ( 各ヘッド単体 )
エジェクターユニットの各エジェクター単体でのブローレベルを確認し、状態を判断します。
1
ブローエアが正常に排気されるか確認
します。
エジェクターユニット下部ジョイント部よりブ
ローエアが均等に排出されているか確認します。
「装置」ー「ヘッド」タブを開き、各ヘッドの [ ブ
ロー ] ボタンを押してください。
52307-L5-00
3.1.3 清掃用ブローバルブの動作確認 ( 連動 )
スプラインシャフトの清掃ブロー機能が正常に動作するか確認します。
1
各ヘッドの [ ブロー ] ボタンを押します。
「装置」ー「ヘッド」タブを開き、各ヘッドの [ ブ
ロー ] ボタンを押してください。
c
注意
排気ブローエアを顔面に受ける場合がありますので、必ず
保護めがねを装着してください。
2
すべてのヘッドからノズルを取り外し
ます。
c
注意
清掃ブローでは強いエアが排出されます。清掃ブローを行
う場合は、必ず、装着しているノズルをすべて取り外して
から行ってください。ノズルを付けたまま清掃ブローを行
うと、ヘッドからノズルが抜けて、破損したり紛失する場
合があります。
3
[ 清掃ブロー ] ボタンを押してブローエ
アを確認します。
「装置」ー「ヘッド」タブ画面右下の [ 清掃ブロー ]
ボタンを押して、全ヘッドの清掃ブロー時のブ
ローエアを確認してください。
52308-L5-00
ブローエアの排気確認
各ヘッドの[ブロー]ボタンを押す
Step 1
ブローエアの確認
Step 1-3
各ヘッドの[ブロー]ボタンを押す
3-19
3
3.2 スプラインシャフト内の清掃・給油
スプラインシャフトのエア経路内に異物が付着したり、汚れなどが付着して吸装着エラー発生の原因となる場
合があります。供給エアの状態や可動時間にもよりますが、通常 3 ヶ月程度でスプラインシャフト内を清掃し
てください。
c
注意
スプラインシャフトの作動が不安定動作や異音等発生した場合には販売代理店もしくはヤマハに連絡してください。お客様での
分解清掃は保障の対象外となります。
3.2.1 スプラインシャフト内の洗浄
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
ヘッドを作業しやすい位置に移動しま
す。
n
要点
スキャンカメラを汚さないように左右どちらかに退避させ
ておいてください。
3
すべてのヘッドからノズルを取り外し
ます。
ノズルを手で取り外してください。
参考
ノズルステーション ( オプション ) を装備しているマシンは、
ノズルを手で取り外しノズルステーションに戻してくださ
い。
4
エアホースを取り外します。
各ヘッドのスプラインシャフトの上部に差し込ん
であるエアホースを取り外してください。

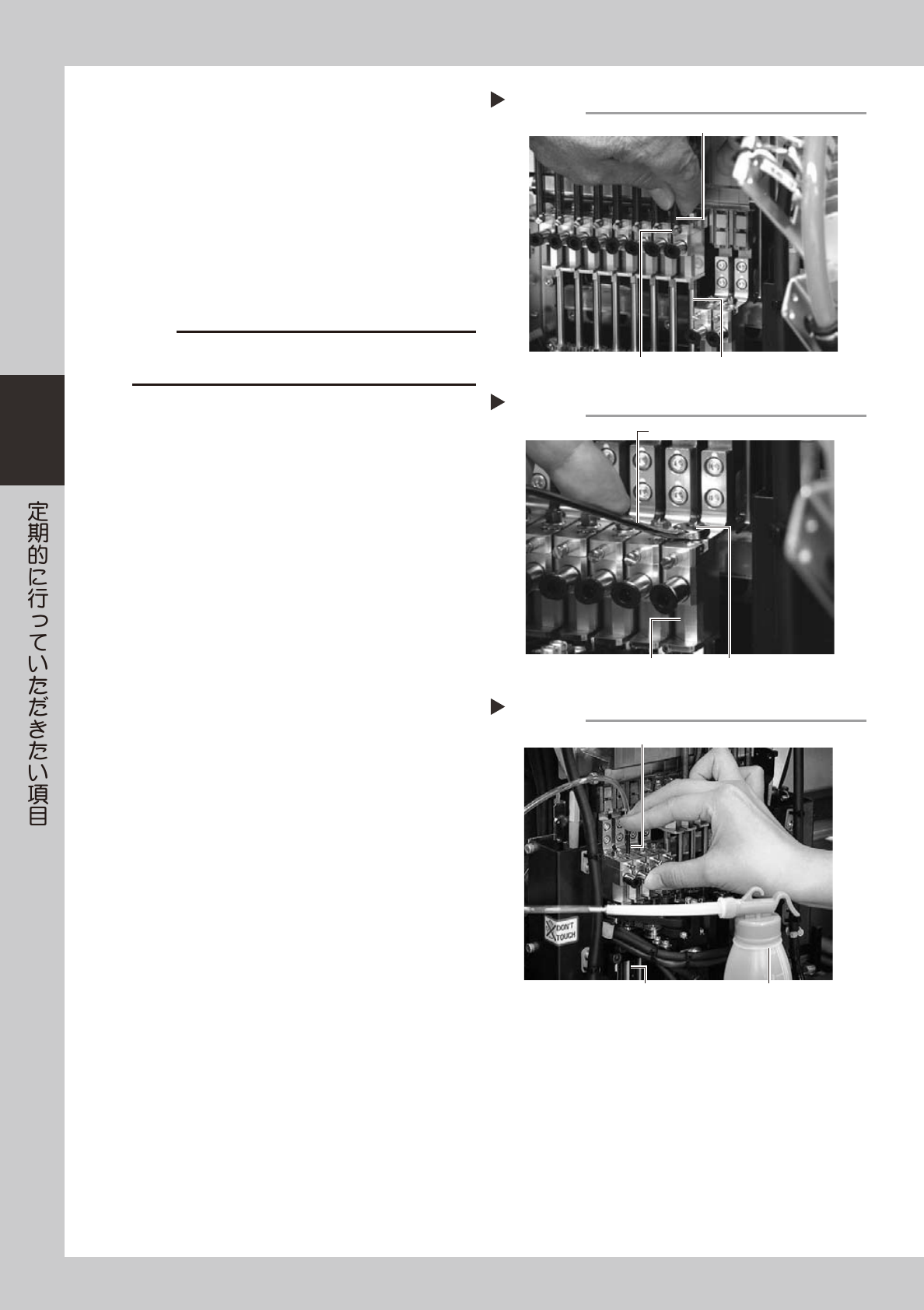

51318-L5-00
5
エジェクターユニットステイを取り外
します。
6 角レンチまたは T 型レンチでエジェクターユ
ニットステイを固定しているボルト (4 本 ) を外し
てください。
51309-L5-00
6
クリーニングキット (KHN-M8860-00X)
を用意します。
1. クリーニングキットの容器に IPA( イソプロ
ピルアルコール ) を入れます。
2. 作業位置の真下にウェスを敷いておきます。
51319-L5-00
c
注意
IPA( イソプロピルアルコール ) 以外の溶剤は使用しないで
ください。
エアホースの取り外し
Step 4
エアホース
スプラインシャフトのエアジョイント
スプラインシャフト
クリーニングキット
Step 6
ポンプ
ノズル
エジェクターユニットステイの取り外し
Step 5
６角レンチまたは
T型レンチ
エジェクターユニットステイ
エジェクターバルブ

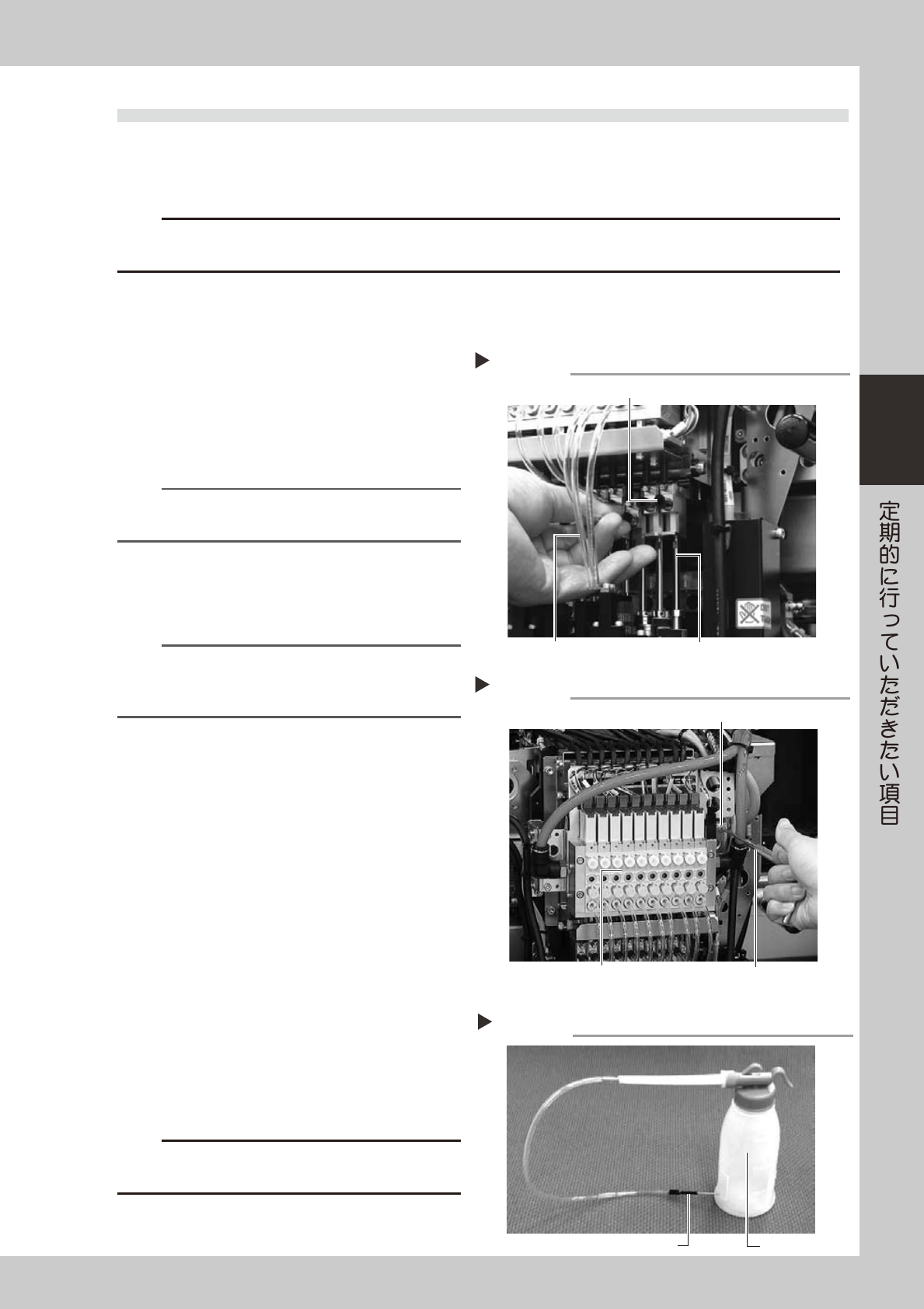

3-20
3
7
スプラインシャフトを吊り上げている
スプリングを取り外します。
手でスプリングピンフックからスプリングを取り
外してください。
51320-L5-00
8
スプラインシャフト洗浄用のキャップ
ボルトを外します。
精密スパナでキャップボルト (6 角 ) を外します。
51321-L5-00
c
注意
キャップボルトには、ワッシャーパッキンがはまっていま
すので落とさないようにしてください。
9
スプラインシャフト内部を洗浄します。
1. スプラインシャフトにクリーニングキットの
ノズルを挿入します。
2. IPA を注入してスプラインシャフトのエア経
路を洗い流します。
51322-L5-00
スプリングの取り外し
Step 7
スプリングピンフック
スプリング
スプラインシャフト
キャップボルトの取り外し
Step 8
精密スパナ（同梱工具）
キャップボルト
スプライン上部ブロック
スプラインシャフトの洗浄
Step 9
クリーニングキットのノズル
スプラインシャフト クリーニングキットのポンプ
